Номер по Госреестру СИ: 64465-16
64465-16 Датчики вибрации
(модели PVS 3)
Назначение средства измерений:
Датчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виброскорости.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 16.11.2021
Срок свидетельства - 29.06.2026
Номер записи - 155746
ID в реестре СИ - 378146
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PVS 3,
Производитель
Изготовитель - Фирма "GRUNDFOS Holding A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2528 от 2021.11.11 О внесении изменений в сведения об утвержденном типе средств измерений (64465-16)
№806 от 2016.06.29 Об утверждении типов средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№634 от 2021.04.29 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Датчики вибрации (модели PVS 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GRUNDFOS Holding A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64465-16 29.06.2026 |
Датчики вибрации, модели PVS 3 Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65351-16 06.10.2026 |
Датчики концентрации воды в масле, WIO Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65804-16 05.12.2026 |
Датчики давления, RPI, RPS, DPS, DPI Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67995-17 06.07.2022 |
Датчики расхода, VFS, VFI Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
72987-18 30.10.2024 |
Датчики давления, RPI+T, DPI V.2+T, RPS, DPS Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
73668-18 29.12.2024 |
Датчики расхода вихревые, VFS и VFS QT Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Датчики вибрации (модели PVS 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Датчики вибрации (модели PVS 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
(ПО) служит для считывания цифрового выходного сигнала с встроенного вибропреобразователя, обработки данных и перевода информации в аналоговый выходной сигнал.Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой датчика и процессом измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровеню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
[VIB Sensor] |
|
Номер версии (идентификационный номер) ПО |
не ниже [V01.00.05] |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам вибрации модели PVS 3Техническая документация GRUNDFOS Holding A/S.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Датчики представляют собой трёхосевые вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В корпусе датчика заключены три чувствительных элемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную матрицу.
Встроенный в датчик микроконтроллер производит однократное интегрирование и одновременно обрабатывает данные виброскорости по трём осям и переводит их в интегральный аналоговый токовый выходной сигнал 4-20 мА, пропорциональный суммарной виброскорости по осям X, Y, Z.

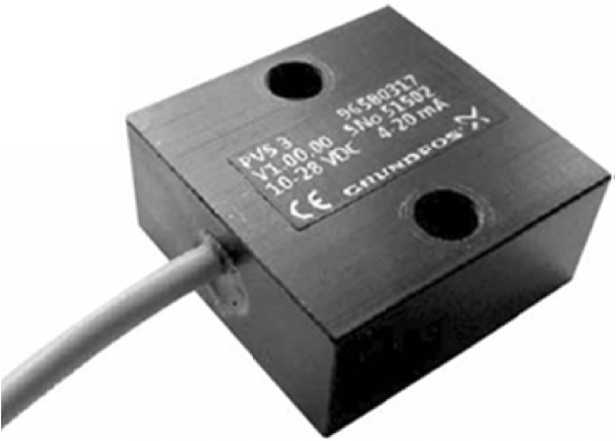

Общий вид датчиков вибрации модели PVS 3 представлен на рисунке 1.
