Номер по Госреестру СИ: 73668-18
73668-18 Датчики расхода вихревые
(VFS и VFS QT)
Назначение средства измерений:
Датчики расхода вихревые моделей VFS и VFS QT (далее - датчики) предназначены для измерений объемного расхода и температуры жидкости (далее - измеряемая среда) в трубопроводах и передачи результатов измерения в виде аналогового выходного сигнала.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
VFS и VFS QT
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 8dbcac9d-eaaa-e7ac-129d-44477b3281b0 | 73668-18 | 2023-12-04 | — | актуальная |
| 6968fb06-2cd4-b7c5-c872-78ec359b9f54 | 73668-18 | 2023-03-31 | 2023-12-04 | архивная |
| 9f72ad89-e7a1-6f91-d9c9-277a211b6c92 | 73668-18 | 2022-03-29 | 2023-03-31 | архивная |
| a77ea581-6401-30c4-3df0-4b5053578c87 | 73668-18 | 2020-05-07 | 2022-03-29 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.


Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения (ПО) |
Software VFS |
|
Идентификационное наименование ПО/ Номер версии (идентификационный номер) ПО |
96736551/У04.03.ХХ 97786703/У00.00.ХХ 96927498/У02.01.ХХ 96736553/У01.00.ХХ 96575120/У02.01.ХХ 96575122/У02.02.ХХ 96619906/У02.04.ХХ 96642155/У02.05.ХХ 98932559/У1.0.00.ХХ 96619958/У01.00.ХХ 98444563/У00.02.ХХ 98976336/У00.02.ХХ 98622590/У00.02.ХХ 98822186/У02.05.ХХ 98822189/У02.06.ХХ 98493988/У01.01.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам расхода вихревым моделей VFS и VFS QT
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с
Техническая документация фирмы изготовителя
осуществляется по документу МЦКЛ.0245.МП «Датчики расхода вихревые моделей VFS и VFS QT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 13.07.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер 27362-04);
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер 20580-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Принцип действия датчиков основан на преобразовании частоты колебаний давления, возникающих в процессе вихреобразования за установленным в потоке телом обтекания. В проточной части датчика установлено тело обтекания, при обтекании которого с обеих его сторон попеременно возникают срывающиеся вихри, создающие пульсации давления, частота которых пропорциональна объемному расходу. Канал измерений температуры реализован на базе мостовой схемы Уитстона с включенными в нее тензорезисторами, соответствующим образом изменяющими свое электрическое сопротивление под действием температуры измеряемой среды, и эталонным резистором, расположенным вне зоны температурного воздействия измеряемой среды. При помощи микропроцессорного блока датчик высчитывает температуру и объемный расход измеряемой среды и преобразует измеренные значения в унифицированные выходные сигналы напряжения постоянного тока.
Конструктивно датчики состоят из трубопровода с телом обтекания и датчиком измерений перепадов давления с каналом измерения температуры измеряемой среды.
Датчики модели VFS комплектуются композитным подающим трубопроводом и датчиком давления с каналом измерения температуры и кабелем. Датчики модели VFS QT комплектуются композитной вставкой, подающим трубопроводом из нержавеющей стали и датчиком давления с каналом измерения температуры и кабелем.
Фотографии общего вида датчиков приведены на рисунках 1 и 2.
Защиту от несанкционированного доступа к внутренним элементам датчиков обеспечивает наклейка (не повредив которую невозможно разобрать датчик). Место нанесения наклейки изготовителя в соответствии с рисунком 3.

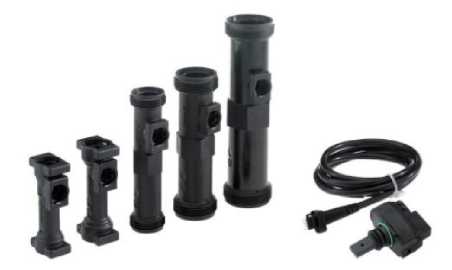

Рисунок 1 - Общий вид датчиков модель VFS

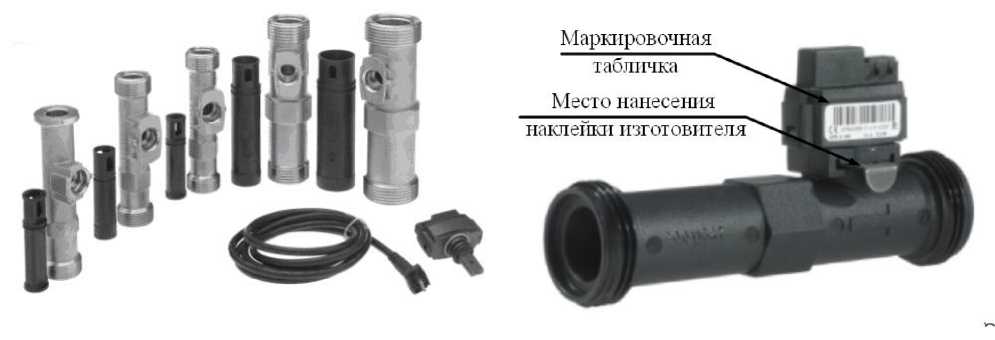

Рисунок 2 - Общий вид датчиков модель VFS QT
Рисунок 3 - Место нанесения наклейки изготовителя
Номенклатура типоразмеров датчиков в зависимости от диаметра условного прохода (Ду), диапазоны измерений температуры и объемного расхода, пределы допускаемой приведенной к диапазону измерений погрешности измерений объемного расхода (g) и пределы допускаемой абсолютной погрешности измерений температуры, приведены в таблице 2.
Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
|
Типоразмер датчика |
Ду, мм |
Диапазон измерений |
g, % | |
|
VFS |
10 |
от 0,06 до 1,2 м3/ч |
±1,5 | |
|
от 0,12 до 2,4 м3/ч | ||||
|
от 0,3 до 6 м3/ч | ||||
|
от 0,6 до 12 м3/ч | ||||
|
от 1,2 до 24 м3/ч | ||||
|
VFS QT |
от 0,06 до 0,72 м3/ч | |||
|
от 0,06 до 0,9 м3/ч | ||||
|
от 0,12 до 2,4 м3/ч | ||||
|
от 0,3 до 6 м3/ч | ||||
|
от 0,6 до 12 м3/ч | ||||
|
Канал измерения температуры | ||||
|
Диапазон измерений температуры, °С |
от 0 до +100 | |||
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±2 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал: - напряжение постоянного тока, В |
от 0,5 до 3,5 |
|
Напряжение питания постоянного тока, В |
от 4,75 до 5,25 |
|
Потребляемая мощность, Вт, не более |
0,05 |
|
Измеряемая среда |
вода |
|
Рабочие условия измерений (для всех моделей):
|
от 0 до +100 от -25 до +60 95 от 84,0 до 106,7 1,6 |
|
Г абаритные размеры, мм, не более |
180х47,3х80 |
|
Масса, г, не более |
535 |
|
Длина кабеля, м, не более |
3 |
|
Степень защиты по ГОСТ 14254-2015:
|
IP 44 IP 20 |
|
Среднее время наработки на отказ, ч, не менее |
20000 |
