Номер по Госреестру СИ: 65351-16
65351-16 Датчики концентрации воды в масле
(WIO)
Назначение средства измерений:
Датчики концентрации воды в масле WIO (далее - датчики) предназначены для автоматического измерения массовой доли воды в масле в агрегатах насосного оборудования.
Внешний вид.
Датчики концентрации воды в масле
Рисунок № 1
Общие сведения
Дата публикации - 14.09.2021
Срок свидетельства - 06.10.2026
Номер записи - 156721
ID в реестре СИ - 379121
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WIO,
Производитель
Изготовитель - Фирма "GRUNDFOS Holding A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 39
Выдано извещений - 4
Кол-во периодических поверок - 16
Кол-во средств измерений - 19
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1442 от 2016.10.06 Об утверждении типов средств измерений
№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Датчики концентрации воды в масле (WIO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "GRUNDFOS Holding A/S"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64465-16 29.06.2026 |
Датчики вибрации, модели PVS 3 Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65351-16 06.10.2026 |
Датчики концентрации воды в масле, WIO Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
65804-16 05.12.2026 |
Датчики давления, RPI, RPS, DPS, DPI Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
67995-17 06.07.2022 |
Датчики расхода, VFS, VFI Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
72987-18 30.10.2024 |
Датчики давления, RPI+T, DPI V.2+T, RPS, DPS Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
|
73668-18 29.12.2024 |
Датчики расхода вихревые, VFS и VFS QT Фирма "GRUNDFOS Holding A/S" (ДАНИЯ ) |
ОТ МП |
1 год |
Аннотация!
Отчет представляет собой выгрузку обработанных статистических данных по поверкам средств измерений за выбранный год. Выгрузка формируется в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";".
Размер выгрузки может быть значительным и достигать до 1 миллиона строк.
Структура выгружаемых данных включает следующие поля:
Условный шифр знака поверки
Наименование организации-поверителя
Номер типа СИ ФРШИН
Общее количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности
Количество поверок для юридических лиц
Наименование типа СИ
Отчет предназначен для анализа результатов поверочной деятельности за выбранный календарный год. Использование в качестве идентификатора условного шифра знака поверки обеспечивает устойчивую и однозначную идентификацию поверителя по данным поверок и извещений о непригодности, в том числе в случаях отсутствия или неполноты сведений о записи в реестре аккредитованных лиц.
Сформированный файл может быть открыт в текстовых редакторах и табличных процессорах, включая Notepad++, Блокнот и MS Excel. Для открытия файла в MS Excel следует перейти на вкладку «Данные», выбрать команду «Из текста/CSV» и указать путь к файлу выгрузки.
Кто поверяет Датчики концентрации воды в масле (WIO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 26 | 10 | 16 | 4 | 14 | 9 | 5 | ||
| ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики концентрации воды в масле (WIO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по монтажу и эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам концентрации воды в масле WIO
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Техническая документация изготовителя «GRUNDFOS Holding A/S», Дания.
Поверка
Поверкаосуществляется по документу МП 74-241-2016 «ГСИ. Датчики концентрации воды в масле WIO. Методика поверки», утвержденному ФГУП «УНИИМ» «15» июня 2016 г.
Основные средства поверки:
Государственный первичный эталон единиц массовой доли, массовой (молярной) концентрации воды в твердых и жидких веществах и материалах ГЭТ 173-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «GRUNDFOS Holding A/S», Дания Poul Due Jensens Vej 7, DK-8850 Bjerringbro
Тел. +4587501400, факс +4587501402. «Selektro A/S», Дания, Erhvervsvej 29-35 DK-9632 M0ldrup
Заявитель
ООО «Грундфос» 109544, г. Москва, ул. Школьная, 39-41, стр. 1
Телефон +7 (495) 737 30 00
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Принцип действия датчиков основан на емкостном методе измерения относительной диэлектрической проницаемости масла. В основу работы датчиков положено свойство конденсатора изменять свою ёмкость при изменении диэлектрической проницаемости, т.е. при изменении состава диэлектрика - смеси воды и масла (эмульсии воды и масла, образовавшейся в результате работы насоса в масляной камере).
Результаты измерений в виде токового сигнала от 4 до 20 мА могут быть переданы на приёмное устройство, работающее с данным типом сигнала, включая персональные компьютеры, регистраторы данных, шкафы управления, внешние дисплеи.
Датчик погружного типа, выполнен в виде защитного корпуса из нержавеющей стали, в котором размещен первичный преобразователь с кабелем для подключения к приемному устройству.
Датчик измеряет массовую долю воды в масле насосного оборудования для обеспечения защиты насоса от повреждений, также подает аварийный сигнал - 22 мА - при выходе значений за границы заданного пользователем диапазона. Датчики могут быть откалиброваны также на индикацию массовой концентрации воды в масле.
В зависимости от характеристик насосного оборудования датчики выпускаются в нескольких исполнениях, различающихся подключаемыми кабелями. Фотография внешнего вида датчика представлена на рисунке 1. Пломбирование датчиков не предусмотрено.
Программное обеспечение отсутствует.

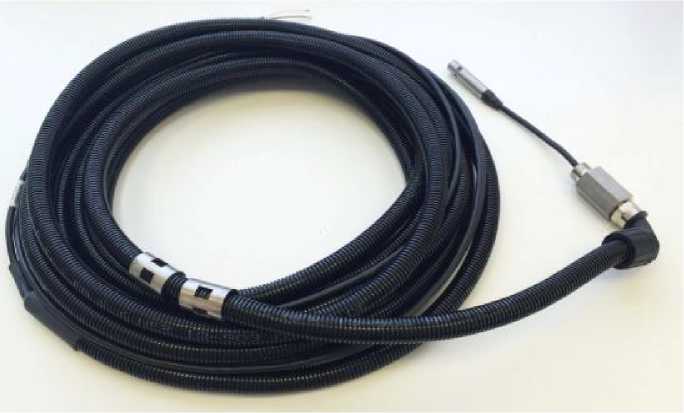

Рисунок 1 - Внешний вид датчика концентрации воды в масле WIO
