Номер по Госреестру СИ: 65024-16
65024-16 Анализаторы нефтепродуктов в воде
(ОСМА-500, ОСМА-550)
Назначение средства измерений:
Анализаторы нефтепродуктов в воде ОСМА-500, ОСМА-550 и (далее «анализаторы») предназначены для измерения массовой концентрации нефтепродуктов в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок.
Внешний вид.
Анализаторы нефтепродуктов в воде
Рисунок № 1
Внешний вид.
Анализаторы нефтепродуктов в воде
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.09.2021
Номер записи - 156356
ID в реестре СИ - 378756
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Анализаторы нефтепродуктов в воде, OCMA-550,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2016.09.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы нефтепродуктов в воде (ОСМА-500, ОСМА-550)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65024-16 Анализаторы нефтепродуктов в воде (ОСМА-500, ОСМА-550) Фирма "Horiba Ltd." (ЯПОНИЯ ) |
79557-20 Концентратомеры (КН) Общество с ограниченной ответственностью "СИБЭКОПРИБОР" (ООО "СИБЭКОПРИБОР") (РОССИЯ г. Новосибирск) |
Все средства измерений Общество с ограниченной ответственностью "СИБЭКОПРИБОР" (ООО "СИБЭКОПРИБОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2029 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Концентратомеры (КН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Концентратомеры (КН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
4331 | 4331 |
Программное обеспечение
Анализаторы оснащены микропроцессорами, на которые на заводе-изготовителе установлено программное обеспечение, предназначенное для управления работой анализаторов и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация программного обеспечения осуществляется при включении или по запросу пользователя через меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OcmaMth.hex |
|
Номер версии ПО, не ниже |
Не ниже 1.10 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений Техническая документация фирмы-изготовителя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов в воде ОСМА-500, ОСМА-550
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2006-2016 «Анализаторы нефтепродуктов в воде ОСМА-500, ОСМА-550. Методика поверки», утвержденному ФГУП «ВНИИМ им.
Д.И.Менделеева» 22 апреля 2016 г.
Основные средства поверки: Стандартные образцы ГСО 9374-2009 раствора нефтепродуктов (смесь бензола, изооктана и гексадекана) в полихлортрифторэтилене.

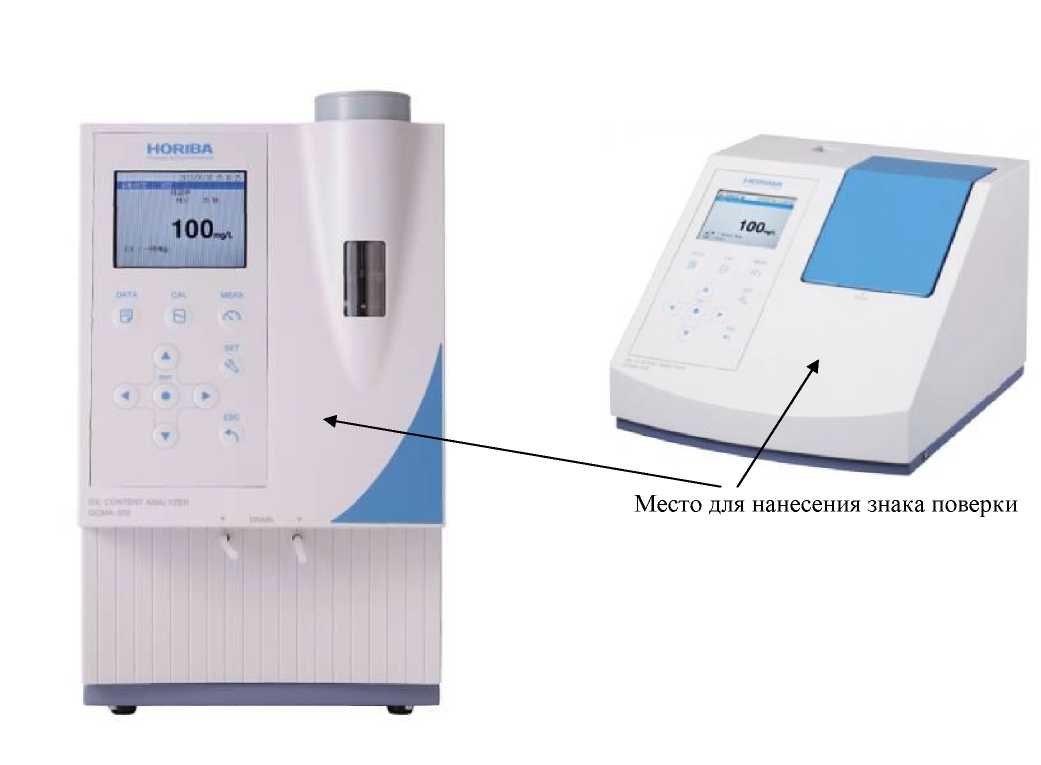

Знак поверки наносится на переднюю панель анализатора, как показано на рисунках 1 и 2. В случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего интервала между поверками, допускается наносить знак поверки на свидетельство о поверке.
Изготовитель
Фирма «HORIBA Ltd.», Япония Agpec:Miyanohigashi, Kisshoin, Minami-ku, Киото, Япония.
Тел. 81 (75) 313-8123
Заявитель
АО «НеваЛаб», г. Санкт-Петербург, ИНН 7810272943
Юр.адрес: 196158, Санкт-Петербург, Московское шоссе, дом 46, офис 249.
Почтовый адрес: 196158, Санкт-Петербург, Московское ш., д.10, п/о 158, а/я № 10.
Тел.: (812) 336-3200. Факс: (812) 336-3223.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева» Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет http://www.vniim.ru
Адрес электронной почты: info@vniim.ru,
Принцип действия анализаторов - недисперсионная ИК-спектрофотометрия. Регистрация поглощения молекул углеводородов осуществляется в инфракрасной области спектра 3,4 — 3,5мкм (2857 - 2941 см-1). Нефтепродукты экстрагируют из пробы полностью замещенным галоген-производным растворителем - смесью димера и тримера хлортрифторэтилена Cl-(CF2-CFCl)2-Cl и Cl-(CF2-CFCl)3-Cl (коммерческое название - HORIBA S-316®) - нетоксичным, нелетучим, негорючим и спектрально чистым в аналитической области. Стандартное соотношение объемов пробы и экстрагента 2:1, оно может быть изменено пользователем в зависимости от массовой концентрации нефтепродукта в пробе. Модель анализатора ОСМА-500 имеет встроенный узел ввода и блок экстракции, режим работы которого (время, интенсивность экстракции, длительность разделения слоев) задается пользователем с помощью программного обеспечения. Для модели ОСМА 550 предусмотрена внешняя экстракция в делительных воронках. Экстракт отделяют от пробы и пропускают через колонку с активированной окисью алюминия, если это предусмотрено методикой измерений.
Подготовленный экстракт помещают в кювету прибора. ИК-излучение проходит через слой экстракта, при этом часть излучения на длине волны характеристического поглощения углеводородов поглощается. Оптическая плотность пропорциональна содержанию нефтепродукта в экстракте; массовая концентрация нефтепродукта в воде определяется по градуировочному графику, заложенному в память анализатора с учетом коэффициента концентрирования k>1 при экстракции (соотношение объемов пробы и экстрагента
экстрагент
Анализаторы представляют собой автономные, лабораторные приборы, состоящие из кюветного отделения, электронного блока обработки сигналов и платы индикации. Панель управления (верхняя панель анализатора) служит для ввода команд и контрольных параметров. Анализаторы градуируются по градуировочным смесям «углеводороды-экстрагент» или стандартным образцам состава раствора нефтепродуктов. При известном источнике нефтяного загрязнения для более точного учета сортности нефти (нефтепродукта) допустима градуировка по смесям «нефть (нефтепродукт) — экстрагент». Для контроля градуировочной зависимости используются смеси или стандартные образцы, не входящие в набор для градуировки.
Внешний вид анализаторов приведен на рисунках 1 и 2.
Для контроля несанкционированного доступа внутрь анализатора может быть опломбирован любой из винтов крепления на задней крышке анализатора.
Рисунок 1. Общий вид анализатора ОСМА-500 Рисунок 2. Общий вид анализатора ОСМА-550
|
Наименование |
Количество |
|
Анализатор ОСМА-500 или OCMA-550 |
1 шт. |
|
ГСО 9374-2009 состава раствора нефтепродуктов (смесь бензола, изооктана и гексадекана) в полихлортрифторэтилене (ампул) |
5 шт |
|
Руководство по эксплуатации на русском языке |
1 экз. |
|
МП 242-2006-2016 «Анализаторы нефтепродуктов в воде ОСМА-500, ОСМА-550. Методика поверки», утвержденнаяФГУП «ВНИИМ им. Д.И.Менделеева». |
1 экз. |
|
Комплект расходных материалов в соответствии со спецификацией изготовителя |
1 набор |
Лист № 4 Всего листов 4
|
Наименование характеристики |
Значение характеристики | |
|
ОСМА-500 |
ОСМА-550 | |
|
Диапазон показаний массовой концентрации нефтепродуктов в экстракте, мг/дм3 |
от 0 до 200 | |
|
Диапазон измерений массовой концентрации нефтепродуктов в экстракте, мг/дм3 |
от 1 до 200 | |
|
Пределы допускаемой абсолютной погрешности анализатора при определении массовой концентрации нефтепродуктов в экстракте в диапазоне от 1,0 до 20,0 мг/дм3 включ., мг/дм3 |
±0,8 | |
|
Пределы допускаемой относительной погрешности анализатора при определении массовой концентрации нефтепродуктов в экстракте в диапазоне свыше 20 до 200 мг/дм3, % |
±4 | |
|
Г абаритные размеры (ДхШхВ), мм, не более |
200x313x342 |
253x292x195 |
|
Масса, кг, не более |
7,0 |
5,0 |
|
Потребляемая мощность, В^А, не более |
90 |
60 |
|
Напряжение питания переменного тока частотой (50±1 Гц), В |
220+22-зз | |
|
Условия эксплуатации в лабораторном помещении, мобильной лаборатории или укрытии: o - диапазон температур окружающей среды, C -диапазон относительной влажности, % при температуре +25 °С -диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 90 от 84 до106 | |
|
Срок службы, лет |
10 | |
|
Средняя наработка на отказ, ч |
8000 | |
