Номер по Госреестру СИ: 75185-19
75185-19 Газоанализаторы
(APXA-370)
Назначение средства измерений:
Газоанализаторы APXA - 370 предназначены для измерений массовой концентрации и/или объемной доли сероводорода (H2S), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOX) в пересчете на NO2, аммиака (NH3), оксида углерода (CO), озона (O3), диоксида углерода (СО2), метана (CH4), суммы углеводородов (СН) в пересчете на метан, суммы углеводородов за вычетом метана (НСН), общей серы (TRS) в пересчете на SO2 в атмосферном воздухе.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 03.06.2029
Номер записи - 172046
ID в реестре СИ - 667087
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
APSА-370 SO2/ H2S, APSА-370, APSA-3740 SO2/H2S, APSA-370 Н2S, APSA-370 SO₂/H₂S, APSA-370 SO2/H2S, APSA-370 SO2, APSA-370 H2S, APSA-370 (2 канала: SO2, H2S), APSA-370, APOA-370, APNА-370 NH3, APNА-370, APNA-370 NOx, APNA-370 NH3, APNA-370, APMА-370, APMA-370 CO, APMA-370, APHA-370,
Производитель
Изготовитель - Фирма "Horiba Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 369
Выдано извещений - 3
Кол-во периодических поверок - 267
Кол-во средств измерений - 159
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№3259 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2205 от 2020.12.23 О внесении изменений в описание типа на Комплексы измерительные газоаналитические контроля загазованности ат-мосферного воздуха - посты ПКЗ-А
№1307 от 2019.06.03 Приказ об утверждении типов средств измерений
№2653 от 2023.12.08 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (15)
Наличие аналогов СИ: Газоанализаторы (APXA-370)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Horiba Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16655-06 01.09.2011 |
Анализаторы нефтепродуктов в воде, OCMA-310 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
16655-97 01.10.2002 |
Анализаторы нефтепродуктов в воде, OCMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-01 01.06.2006 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
21331-07 01.03.2012 |
Анализаторы серы в нефтепродуктах, SLFA-20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
22322-01 01.12.2006 |
Анализаторы размеров частиц лазерные, LA-920 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
25289-03 |
Анализатор следов серы в нефти, SFLA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
27455-04 10.10.2016 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
27455-04 01.08.2009 |
Анализаторы рентгенофлуоресцентные, SLFA мод. 2100 и 2800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
29370-05 |
Стенд газоаналитический, CTSJ-2003.12 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
33875-07 |
Системы анализа отработавших газов автомобилей, MEXA-9200/9500 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
35263-07 01.07.2012 |
Анализаторы нефтепродуктов в воде, ОСМА-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
40786-09 01.07.2014 |
Анализаторы серы в нефти и нефтепродуктах, SLFA-UV21 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
41640-09 01.11.2014 |
Спектрометры рентгенофлуоресцентные, XGT мод. 1000WR, 1700WR, 5000, 5000WR, 5700WR, 7000V Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
47575-11 22.07.2021 |
Анализаторы жидкостей, U-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
53202-13 11.04.2018 |
Анализаторы рентгенофлуоресцентные, SLFA 20 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54154-13 11.07.2018 |
Анализаторы нефтепродуктов в воде, OCMA-350, OCMA-310 и OCMA-25 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54532-13 08.08.2018 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
54533-13 08.08.2018 |
Газоанализаторы, VA-3000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
57265-14 25.04.2019 |
Газоанализаторы, PG-300 мод. PG-320, PG-324, PG-325, PG-330, PG-335, PG-337, PG-340, PG-344, PG-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
58825-14 06.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA 60 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
1 год | |
|
63040-16 |
Анализаторы газообразных выбросов, ENDA-5610 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
65024-16 09.09.2021 |
Анализаторы нефтепродуктов в воде, ОСМА-500, ОСМА-550 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
67531-17 17.05.2022 |
Генераторы газовых смесей, GDC-703 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68220-17 07.08.2022 |
Анализаторы размеров частиц, HORIBA LA-350 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
68561-17 07.09.2022 |
Анализаторы углерода и серы, EMIA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69388-17 23.11.2022 |
Газоанализаторы, МЕХА-584L Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71157-18 21.05.2024 |
Системы отбора постоянных объемов пробы, CVS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71264-18 21.05.2024 |
Системы газоаналитические, МЕХА-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71444-18 07.06.2024 |
Системы автоматического пробоотбора, MDLT-130хTMA Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
71445-18 07.06.2024 |
Устройства пробоотборные, DLS-7000 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72645-18 27.09.2024 |
Анализаторы рентгенофлуоресцентные, SLFA-6100 и SLFA-6800 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72804-18 17.10.2024 |
Системы газоаналитические, MEXA-ONE Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75185-19 03.06.2029 |
Газоанализаторы, APXA-370 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77652-20 25.02.2025 |
Анализаторы рентгенофлуоресцентные, MESA-50 Фирма "Horiba Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Газоанализаторы (APXA-370)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 37 | 11 | 4 | 0 | 11 | 7 | 4 | |||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 51 | 1 | 0 | 49 | 1 | 41 | 0 | 39 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 23 | 0 | 20 | 0 | 20 | 0 | 20 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 44 | 10 | 0 | 44 | 0 | 44 | 0 | 44 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 4 | 4 | 1 | 7 | 3 | 4 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 31 | 2 | 0 | 31 | 0 | 31 | 0 | 31 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 34 | 25 | 9 | 0 | 34 | 25 | 9 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 42 | 0 | 29 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 2 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 17 | 8 | 9 | 0 | 16 | 7 | 9 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "СМЦ" (RA.RU.312796) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 3 | 0 | 6 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы (APXA-370)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
1350 | 3962 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6942 | 3962 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6109 | 3962 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1446 | 3962 |
Знак утверждения типа
Знак утверждения типананосится на табличку, расположенную на задней панели газоанализатора, и способом компьютерной графики на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплутационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам APXA - 370Приказ Минприроды России от № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2275-2018 «ГСИ. Газоанализаторы APXA - 370. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 ноября 2018 г.
Основные средства поверки:
-
- генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-03-03 (регистрационный номер в Федеральном информационном фонде 62151-15);
-
- стандартные образцы состава газовых смесей в баллонах под давлением: Н^/N (ГСО 10546-2014), SО2/N2 (ГСО 10546-2014), NH3/N2 (ГСО 10546-2014), NO/N2 (ГСО 10546-2014), NO2/N2 (ГСО 10546-2014), СОМ (ГСО 10546-2014), CH4/N2 (ГСО 10540-2014), СО2М (ГСО 10546-2014);
-
- рабочий эталон 1-го разряда - генератор газовых смесей MGC101 модификация MGC101P (регистрационный номер в Федеральном информационном фонде 52452-13) для получения ГС на основе озона;
-
- генератор нулевого воздуха ГНГ-01 (регистрационный номер в Федеральном информационном фонде 26765-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на газоанализатор, как указано на рисунке 1, или на свидетельство о поверке.
Изготовитель
Фирма HORIBA Ltd., Япония
Адрес: Head Office/Factory 2, Miyanohigashi, Kisshoin Minami-Ku Kyoto 601-8510, Japan Телефон: +81 75 313 8121
Факс +81 75 321 8312
Заявитель
Общество с ограниченной ответственностью «ХОРИБА» (ООО «ХОРИБА»)
ИНН 7715900891
Адрес: 127106, г. Москва, Алтуфьевское шоссе, д. 13, корп. 5
Телефон: +7 (495) 221-87-71
Факс: +7 (495) 221-87-68
E-mail: info@horiba.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Газоанализаторы APXA - 370 (далее - газоанализаторы) представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.
Газоанализаторы выпускаются нескольких модификаций, отличающихся обозначением и принципом действия, и приведены в таблице 1.
Таблица 1 - Принцип действия газоанализаторов
|
Модификация |
Определяемый компонент (измерительный канал) |
Принцип действия |
|
APSA-370 APSA-370 SO2/H2S |
Диоксид серы (SO2) |
Флуоресцентный |
|
APSA-370 H2S APSA-370 SO2/H2S |
Сероводород (H2S) |
Флуоресцентный со встроенным конвертером (CU-1) |
|
APSA-370 TRS APSA-370 SO2/TRS |
Общая сера (TRS) в пересчете на SO2 |
Флуоресцентный со встроенным конвертером (CU-1) |
|
APNA-370 |
Оксид азота (NO) |
Хемилюминесцентный |
|
Диоксид азота (NO2) | ||
|
Сумма оксидов азота (N Ох) в пересчете на NO2 | ||
|
APNA-370 NH3 |
Аммиак (NH3) |
Хемилюминесцентный c конвертером (CU-2) |
|
APMA-370 |
Оксид углерода (CO) |
Оптико-абсорбционный (в ИК области спектра) |
|
АРСА-370 |
Диоксид углерода (СО2) |
Оптико-абсорбционный (в ИК области спектра) |
|
APОA-370 |
Озон (O3) |
Оптико-абсорбционный (в УФ области спектра) |
|
APHA-370 |
Метан (CH4), сумма углеводородов (СН) в пересчете на метан, сумма углеводородов за вычетом метана (4CH) |
Пламенно-ионизационный |
Конструктивно газоанализатор выполнен в одном блоке за исключением модификации APNA-370 NH3, APSA-370 TRS и APSA-370 SO2/TRS, APSA-370 H2S APSA-370 SO2/H2S, где конвертер и анализатор располагаются в двух отдельных блоках.
На лицевой панели газоанализаторов расположены органы управления, сенсорный графический жидкокристаллический экран, разъем для карты памяти типа CF, корпус основного фильтра, служебный последовательный порт.
На задней панели газоанализаторов расположены последовательный порт ввода/вывода данных RS-232C, аналоговый выход 4-20 мА (опционально) и порт Ethernet.
Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Газоанализаторы применяются только во взрывобезопасных помещениях.
В газоанализаторах предусмотрены возможность автоматической корректировки нулевых показаний и чувствительности, автоматического определения диапазона измерения для аналогового выхода.

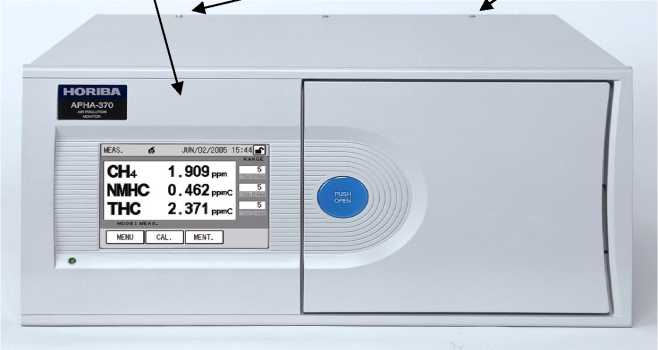

Внешний вид газоанализаторов представлен на рисунке 1.
Место нанесения знака поверки
Место пломбирования
2.371 рртС
СН+ 1.909ррт NMHC 0.462 рртС
ТНС
Рисунок 1 - Общий вид газоанализаторов APXA - 370 модификации АРНА-370
Таблица 7 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор 1) |
APXA-370 |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-2275-2018 |
1 экз. |
|
Комплект фильтров (24 шт) |
- |
2 комплекта |
|
1) Модификация газоанализатора определяется при заказе. | ||
