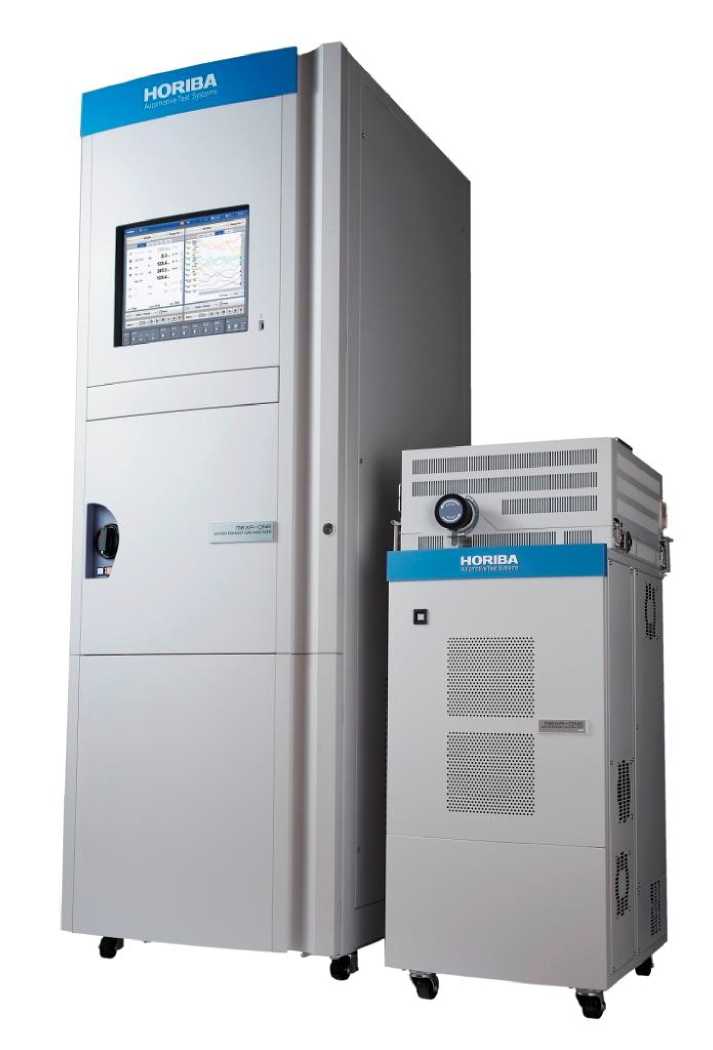

Определяемый компонент

Модель газоанализатора

Принцип действия газоанализатора

Оксид углерода (СО)

33^п, AIA-41¹⁾, А1А-43¹⁾

инфракрасный оптикоабсорбционный

Диоксид углерода (СО2)

AIA-22¹⁾, AIA-32¹⁾, AIA-33^u, AIA-42^u,

AIA-43¹⁾₄,₎R-EGR-01⁴⁾, R-EGR-02H⁴⁾,

R-TR-01⁴⁾

инфракрасный оптикоабсорбционный

Кислород (О₂)

MPA-01¹-*

магнитопневматический

Метан (СН₄)

GFA-01SL^U, GFA-01¹⁾

хроматографический с пламенно-ионизационным детектором

FIA-02H-ND²⁾, FIA-02H-NC²⁾, FIA-02O-

ND³⁾, FIA-02O-NC³⁾

пламенно-ионизационный

Углеводороды (СНх)

AIA-14¹⁾, AIA-34¹⁾

инфракрасный оптикоабсорбционный

FIA-01SL¹⁾, FIA-01¹⁾, fia-oih²⁾, fia-02H-ND²⁾, FI₃A₎-02H-NC²⁾, FI₃A₎-01O³⁾, FIA-02О-ND³⁾, FIA-02О-NС³⁾

пламенно-ионизационный

Определяемый компонент

Модель газоанализатора

Принцип действия газоанализатора

Оксид азота, диоксид азота и сумма оксидов азота (NO, N₂O NOx)

CLA-01¹⁾, C2LA-01SL¹⁾, CLA-01HV²⁾,

CLA-02₃H₎ V²⁾, CLA-01OV₃₎-2³⁾, CLA-   ₃₎

01OV-3³⁾, CLA-01OV-4³⁾, CLA-02OV-3³⁾

хемилюминесцентный

AIA-15¹⁾

инфракрасный оптикоабсорбционный

QL-N2O⁴⁾

лазерная инфракрасная спектроскопия

• ¹⁾ Газоанализаторы без функции подогрева, монтируются в основной шкаф.

• ²⁾ Газоанализаторы с функцией подогрева, монтируются в основной шкаф.

• ³⁾ Газоанализаторы монтируются в отдельных модулях OVN, обеспечивающих подогрев газоанализаторов и газовых линий до температуры от +185 до +197 °С.

• ⁴⁾ Газоанализаторы монтируются в отдельные модули.

Модификация системы

Количество линий отбора/ тип пробы ГС

Наличие дополнительных линий отбора (дополнительных газоанализаторов)

MEXA-ONE-D1

1/НГС

-

MEXA-ONE-D2

2/НГС

-

MEXA-ONE-D1-OV

1/НГС

1*

MEXA-ONE-D2-OV

2/НГС

1*

MEXA-ONE-D1-EGR

1/НГС

1**

MEXA-ONE-EGR

1/НГС

1**

Модификация

системы

Количество линий отбора/ тип пробы ГС

Наличие дополнительных линий отбора (дополнительных газоанализаторов)

MEXA-ONE-D2-EGR

2/НГС

1**

MEXA-ONE-D1-OV-EGR

1/НГС

1*

1**

MEXA-ONE-D2-OV-EGR

2/НГС

1*

1**

MEXA-ONE-C1

1/РГС

-

MEXA-ONE-C2

2/РГС

-

MEXA-ONE-DC

1/РГС

1/НГС

-

MEXA-ONE-C1-OV

1/РГС

1*

MEXA-ONE-C2-OV

2/РГС

1*

MEXA-ONE-DC-OV

1/РГС

1/НГС

1*

MEXA-ONE-DC-TR

1/РГС

1/НГС

1***

MEXA-ONE-DC-ETR

1/РГС

1/НГС

1**

1***

* Дополнительная линия отбора пробы на отдельно стоящий модуль OVN;

** Дополнительная линия отбора для измерения объемной доли CO2 на входе в двигатель (включает или дополнительный анализатор AIA-32 для CO2 в основном шкафу или один из модулей R-EGR-01/R-EGR-02)

*** Дополнительная линия отбора для измерения объемной доли CO2 в неразбавленной пробе отработавших газов автомобиля (включает или дополнительный анализатор AIA-32 для CO2 в основной стойке или модуль R-TR-01)

Примечание - Обозначения в таблице:

1. НГС - неразбавленная газовая смесь из выхлопной трубы автомобиля или двигателя;

2 .РГС - разбавленная газовая смесь - газовая смесь из выхлопной трубы автомобиля, предварительно разбавленная чистым воздухом.

Наименование

Обозначение

Количество

Система газоаналитическая \1EXA-ONT.¹’

-

1 шт.

Комплект запасных принадлежностей²'

-

1 шт.

Комплект эксплуатационных документов²'

-

1 шт.

Методика поверки

МП-242-2210-2018

1 экз.

¹' Состав систем газоаналитических МЕХА-ONE согласовывается при заказе.

²⁾ Комплекты принадлежностей и эксплуатационных документов согласовываются

при заказе.

Определяемый компонент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q, дм ³/мин

^Т0,9д^{, с}

абсолютной

относительной

AIA-22

от 0 до 0,10 % включ. св. 0,10 до 6 %

±0,006 %

±6 %

1,5

4,0

AIA-32

от 0 до 0,5 % включ.

±0,020 %

-

1,7

1,0

AIA-33

св. 0,5 до 20 %

-

±4 %

СО2

AIA-42

от 0 до 1,0 % включ.

±0,04 %

-

1,7

1,1

AIA-43

св. 1,0 до 20 %

-

±4 %

R-EGR-01

R-TR-01 R-EGR-02H

от 0 до 2,5 % включ.

±0,10 %

-

2,0

оо оо

св. 2,5 до 20 %

-

±4 %

AIA-11SL

от 0 до 25 млн^-1 включ.

±2,0 млн^-1

-

2,3

6,0

св. 25 до 1000 млн^-1

-

±8 %

СО

AIA-11

от 0 до 200 млн^-1 включ. св. 200 до 5000 млн^-1

±8 млн^-1

±4 %

2,8

1,3

AIA-31

от 0 до 0,5 % включ.

±0,015 %

-

1,7

1,1

AIA-33

св. 0,5 до 12 %

-

±3 %

AIA-41

от 0 до 2,5 % включ.

±0,10 %

-

1,7

1,1

AIA-43

св. 2,5 до 20 %

-

±4 %

О₂

MPA-01

от 0 до 1,0 % включ.

±0,03 %

-

1,5

1,4

св. 1,0 до 25 %

-

±3 %

Определяемый компонент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q, дм ³/мин

^Т0,9д^{, с}

абсолютной

относительной

СН4

GFA-01SL

от 0 до 20 млн^-1

±2,0 млн^-1

-

1,5

15,5

от 0 до 100 млн^-1 включ. св. 100 до 500 млн^-1

±8 млн^-1

±8 %

GFA-01

от 0 до 25 млн^-1 включ. св. 25 до 50 млн^-1

±2,0 млн^-1

±8 %

1,5

15,5

от 0 до 80 млн^-1 включ. св. 80 до 3000 млн^-1

±4 млн^-1

±5 %

СН4

FIA-02H-NC

FIA-02O-NC

от 0 до 40 млн^-1 включ. св. 40 до 1000 млн^-1

±2,0 млн^-1

±5 %

1,5

1,4

от 0 до 400 млн^-1 включ. св. 400 до 5000 млн^-1

±20 млн^-1

±5 %

FIA-02H-ND

FIA-02O-ND

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,4

от 0 до 4000 млн^-1 включ. св. 4000 до 25000 млн^-1

±200 млн^-1

±5 %

СНх (по

метану)

FIA-01SL

от 0 до 20 млн^-1 включ.

±2,0 млн^-1

-

1,5

2,4

от 0 до 80 млн^-1 включ. св. 80 до 500 млн^-1

±4 млн^-1

±5 %

СНх (по

метану)

FIA-01

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,2

от 0 до 1000 млн^-1 включ. св. 1000 до 30000 млн^-1

±40 млн^-1

±4 %

СНх (по

метану)

FIA-01H* FIA-02H-ND

FIA-01O*

FIA-02O-ND

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,2

1,0

1,0

1,0

от 0 до 1000 млн^-1 включ. св. 1000 до 60000 млн^-1

±40 млн^-1

±4 %

СНх (по

метану)

FIA-01H**

FIA-01O**

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,0

1,2

от 0 до 1000 млн^-1 включ. св. 1000 до 30000 млн^-1

±40 млн^-1

±4 %

СНх (по

метану)

FIA-02H-NC

FIA-02O-NC

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,0

от 0 до 1000 млн^-1 включ. св. 1000 до 5000 млн^-1

±40 млн^-1

±4 %

СНх (по

метану)

AIA-14

от 0 до 1000 млн^-1 включ. св. 1000 до 5000 млн^-1

±50 млн^-1

±5 %

1,8

2,4

СНх (по

метану)

AIA-34

от 0 до 5000 млн^-1 включ. св. 5000 до 25000 млн^-1

±250 млн^-1

±5 %

1,7

2,4

NO

NOx

CLA-01SL

от 0 до 20 млн^-1

±2,0 млн^-1

-

1,5

2,0

от 0 до 100 млн^-1 включ. св. 100 до 500 млн^-1

±8 млн^-1

±8 %

NO

NOx

CLA-01

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

±4 млн^-1

±5 %

1,5

1,5

от 0 до 800 млн^-1 включ. св. 800 до 10000 млн^-1

±40 млн^-1

±5 %

Определяемый компонент

Модель газоанализатора

Диапазон измерений объемной доли компонента

Пределы допускаемой погрешности

Q, дм ³/мин

^Т0,9д^{, с}

абсолютной

относительной

2! % о О

CLA-01HV

CLA-02HV

CLA-01OV-2 CLA-01OV-3

CLA-01OV-4

CLA-02OV-3

от 0 до 80 млн^-1 включ. св. 80 до 1000 млн^-1

_{±4 млн}^-1

±5 %

2,5

1,2

1,2

1,6

1,3

1,6

1,2

от 0 до 800 млн^-1 включ. св. 800 до 10000 млн^-1

±40 млн^-1

±5 %

N2O

AIA-15

от 0 до 800 млн^-1 включ. св. 800 до 5000 млн^-1

±40 млн^-1

±5 %

1,8

2,0

N2O

QL-N2O

от 0 до 5 млн^-1

±1 млн^-1

-

3,0

4,5

от 0 до 100 млн^-1 включ. св. 100 до 200 млн^-1

±2 млн^-1

±5 %

* Для газоанализаторов FIA-01H, FIA-ОЮ в случаях применения их для анализа неразбавленных газовых смесей и использования для корректировки показаний и поверки газовых смесей состава пропан/азот верхний предел измерений составляет 60000 млн^-1;

** Для газоанализаторов FIA-01H, FIA-01 О в случаях применения их для анализа разбавленных газовых смесей и использования для корректировки показаний и поверки газовых смесей состава пропан/воздух верхний предел измерений составляет 30000 млн^-1.

Примечания:

• 1 Обозначения в таблице:

Q - расход газовой смеси, подаваемой на вход газоанализатора, дм³/мин;

Т0,9д - предел допускаемого времени установления показаний, с;

• 2 Для газоанализаторов, приведенных в таблице, соблюдают требования в соответствии с эксплуатационными документами:

- перед выполнением измерений (но не реже 1 раза в 24 часа) и в случае изменения рабочего диапазона измерений газоанализатора проводится проверка и при необходимости автоматическая корректировка показаний газоанализатора с использованием азота высокой чистоты по ТУ 2114-004-05798345-2009 или газа поверочного нулевого воздуха марки А по ТУ 6-21-5-82 и газовой смеси с содержанием определяемого компонента (80±5) % от верхней границы диапазона измерений. Отношение погрешности, с которой устанавливается содержание компонента в газовой смеси к пределу допускаемой погрешности проверяемого газоанализатора должно быть не более 1:2.

• 3 Перечень определяемых компонентов, газоанализаторов и диапазонов измерений зависит от модификации системы и согласовывается при заказе.

Наименование характеристики

Значение

Предел допускаемого изменения показаний за 8 ч непрерывной работы¹^ в долях от предела допускаемой погрешности

0,25

Время прогрева, мин, не более

120

Электрическое питание от сети переменного тока

• - напряжение, В

• - частота, Гц

от 207 до 250

50±1

Параметры анализируемой газовой смеси при подаче пробы на вход газоанализаторов: температура газовой смеси, °С, не более

+220

Наименование характеристики

Значение

Потребляемая мощность, кВ-А, не более:

- основной шкаф

2,0

(дополнительно каждый газоанализатор с функцией подогрева)

0,5

- модуль OVN с газоанализаторами

3,2

- модуль R-EGR-01

0,6

- модуль R-EGR-02H

1,3

- модуль R-TR-01

0,6

Габаритные размеры (Ширина^Глубина^Высота), мм, не более: - основной шкаф

655x880x1970

- модуль OVN с газоанализаторами

430x568x1120

- модуль R-EGR-01

380x400x600

- модуль R-EGR-02H

380x515x600

- модуль R-TR-01

380x400x600

Масса, кг, не более:

- основной шкаф

350

- модуль OVN с газоанализаторами

160

- модуль R-EGR-01

50

- модуль R-EGR-02H

65

- модуль R-TR-01

50

Средняя наработка на отказ, ч

30000

Средний срок службы, лет

5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность окружающего воздуха (без конденсации), %, не более

80

- атмосферное давление, кПа

от 80 до 106,7

¹⁾ Для газоанализаторов AIA-22, AIA-11SL, GFA-01SL, FIA-01SL, CLA-01SL пре-

дел допускаемого изменения показаний за 4 ч непрерывной работы, в долях от предела до-

пускаемой погрешности 0,5.
