Принцип действия установок состоит в следующем: сжиженный газ из резервуара подводится к патрубку жидкой фазы и через механический или электромагнитный клапан, фильтр, сепаратор поступает в поршневой измеритель объема с генератором импульсов или расходомер массовый, из которого через дифференциальный клапан, электромагнитный клапан, визир, разрывную муфту, раздаточный шланг с краном поступает в бак транспортного средства. Газовая фаза после сепаратора поступает обратно в резервуар.

При протекании сжиженного газа через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронный блок установки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.

Принцип работы массовых расходомеров основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы сжиженного газа и скорости его движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый сжиженный газ

Установки состоят из следующих основных элементов: корпуса, гидравлического модуля и блока электроники.

Поршневой счетчик, фильтр с сепаратором газовой фазы, клапаны и раздаточный шланг с краном конструктивно    представляют    собой    гидравлический модуль

V-line 8960x.xxx/LPG.

Массовой расходомер, фильтр с сепаратором газовой фазы, клапаны и раздаточный шланг с краном конструктивно представляют собой гидравлический модуль V-line 8960x.xxx/LPG/M.

Выходной измерительный сигнал с массового расходомера (гидравлического модуля V-line 8960x.xxx/LPG/M) поступает в электронный блок установки, на цифровом табло которого индицируется количество отпущенного газа, его цена и стоимость.

Для исключения попадания газовой фазы в раздаточный шланг, давление сжиженного газа на выходе массового расходомера превышает давление газовой фазы не менее чем на 100 кПа. Это превышение обеспечивается автоматически при помощи дифференциального клапана.

Установка оснащена манометром для контроля давления жидкой фазы газа на выходе перед раздаточным шлангом.

Задание дозы сжиженного газа и включение установок производит оператор на пульте, находящемся непосредственно на установке или с пульта дистанционного управления.

Установка показаний на цифровом табло разового учета выданного объема сжиженного газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ.

Основными элементами гидравлического модуля установок V-line 47хх.ххх/LPG, V-line 899х.ххх/LPG являются:

• - измеритель объема поршневого типа М406.25Р/1, (с механической калибровкой и датчиком импульсов ADAST 40 или ADAST 44 «Adast Systems, a.s.», Чешская Республика), или измеритель объема поршневого типа М406.25ЕР/1 (с электронной калибровкой и датчиком импульсов ADAST 40 или ADAST 44 «Adast Systems, a.s.», Чешская Республика), производства фирмы «Adast Systems a.s.», Чешская Республика;

• - фильтр тонкой очистки 10 или 20 мкм;

• - сепаратор газовой фазы;

• - дифференциальный клапан;

• - раздаточный шланг с краном длиной не менее 4 м, выдерживающий давление не менее 10 МПа (100 бар).

Основными элементами гидравлического модуля установок V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М являются:

• - счетчик-расходомер массовый Micro Motion (далее - массовый расходомер), модели F, с DN 15 мм, производства фирмы «Emerson Process Management/Micro Motion Inc.», США, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-16, выходной сигнал по протоколу MODBUS;

• - расходомер массовой LPGMass (далее - массовый расходомер), с DN 15 мм, производства фирмы «Endress+Hauser Flowtec AG», Швейцария, регистрационный номер 37965-14;

• - электронно-вычислительное устройство серии ADP, производства фирмы «Beta Control s.r.o.», Чешская Республика;

• - фильтр тонкой очистки 10 или 20 мкм;

• - сепаратор газовой фазы;

• - дифференциальный клапан;

• - раздаточный шланг с краном длиной не менее 4 м, выдерживающий давление не менее 10 МПа (100 бар).

Блок электроники в установках представляет собой электронно-вычислительное устройство серии ADP (ADP1/T, ADP2/T, ADP1/L), производства фирмы «Beta Control s.r.o.», Чешская Республика.

Массовый расходомер подключен к ADP2/T-LPG через модуль CNG/T, который преобразует выходные данные от массового расходомера по протоколу MODBUS в данные, соответствующие протоколу ADP2/T-LPG. Модуль дает возможность подключения двух от массовых расходомеров.

Для обеспечения искробезопасности массовый расходомер подключен к модулю CNGT через барьер искробезопасности.

Установки безопасны для окружающей среды.

Установки V-line 899х.ххх/LPG, V-line 899х.ххх/LPGZМ, в зависимости от количества гидравлических схем и раздаточных шлангов выпускаются в модификациях, указанных в таблице 1, и конструктивно имеют два исполнения (дизайн) MINOR и POPULAR.

Таблица 1 - Обозначение модификаций V-line 899x.xxx/LPG, V-line 899x.xxx/LPG/M

Установки V-line 47xx.xxx/LPG, V-line 47xx.xxx/LPG/M, в зависимости от количества гидравлических схем и раздаточных шлангов выпускаются в модификациях, указанных в таблице 2, и конструктивно имеют дизайн MAJOR в двух исполнениях V-line H 47 и V-line R 47.

Таблица 2 - Обозначение модификаций V-line 47xх.ххх/LPG, V-line 47xх.ххх/LPG/М

Установки при заказе имеют следующее обозначение:

V-line 899х.ххх/LPG, V-line 899х.ххх/LPG/М,

где V-line 899 - обозначение модели установки; первый х - 1, 2, 3, 4, 5 - обозначение модификации:

1 - MONO, 2 - QUATTRO, 3 - DUO, 4 - DUPLEX, 5 - DUO;

второй х - вид присоединения шланга - всегда 6 - на боковой стенке установки; третий х - всегда 2; 2 - серии ADP;

четвертое х - исполнение 2 или 3: 2 - POPULAR или 3 - MINOR;

V-line х 47хх.ххх/LPG, V-line х 47хх.ххх/LPG /М,

где V-line 47 - обозначение модели установки;

первый х - исполнение: R - низкое с возвратным шлангом, Н - высокое с подвесным шлангом;

второй, четвертый и шестой х - всегда 0;

третий х - количество продуктов 1 (MONO или DUO) или 2 (DUPLEX);

пятый х - количество раздаточных шлангов 1 или 2 (с каждой стороны).

Пример условного обозначения установки при заказе:

V-line Н 4701.020/LPG/М

Установка топливораздаточная модели V-line 47, с двумя подвесными раздаточными шлангами, с массовым расходомером.

В установках предусмотрено опломбирование измерителя объема поршневого, массового расходомера, микропроцессора электронного отсчетного устройства и указателя суммарного учета, модуля CNGT и барьера искробезопасности массового расходомера.

Общий вид исполнений установок представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 2 - 10.

Исполнение MINOR

Исполнение MAJOR

Исполнение MAJOR

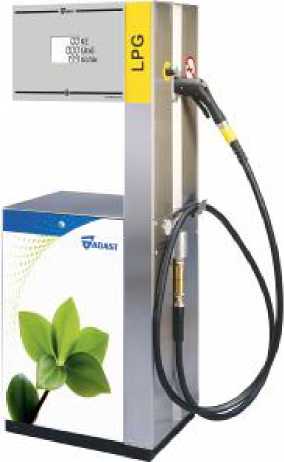

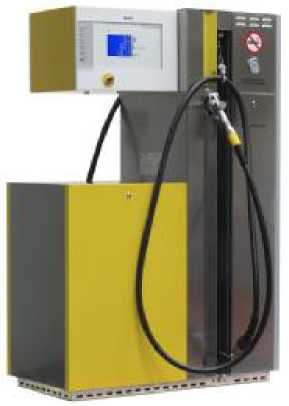

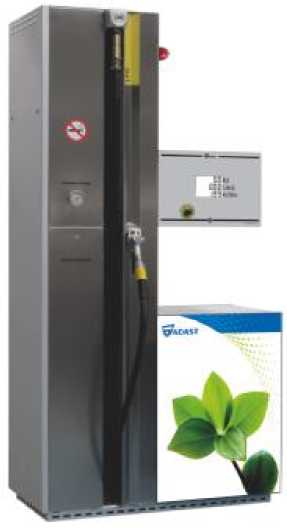

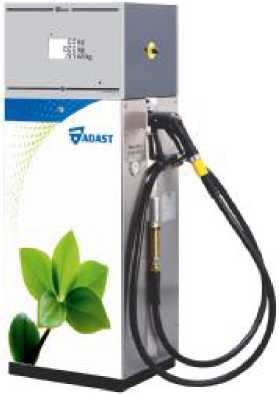

Рисунок 1 - Общий вид установок

Для устойчивой работы при отрицательных TeMnepaTypax окружающего eo3gyxa электронно-вычислительное устройство может комплектоваться электронагревателем мощностью 250 В-А.

Для питания электронагревателя используется самостоятельный кабель.

Для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, в установках предусмотрено пломбирование измерителя объема поршневого с датчиком импульсов, массового расходомера, защитной крышки электронно-вычислительного устройства и счетчика суммарного учета, как показано на рисунках 2 - 9.

В зависимости от комплектации установки могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, считывателями штрих-кода.

M406.25P/1

М406.25ЕР/1

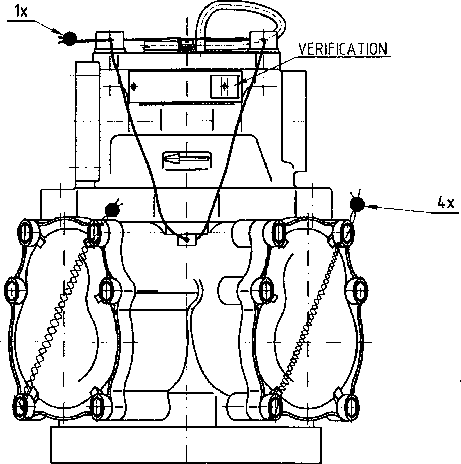

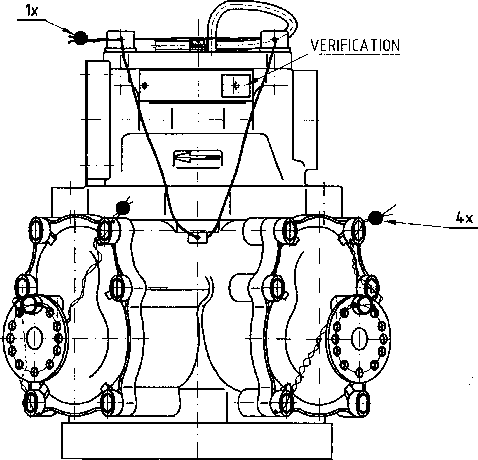

Рисунок 2 - Схемы пломбировки поршневых измерителей объема с датчиком импульсов

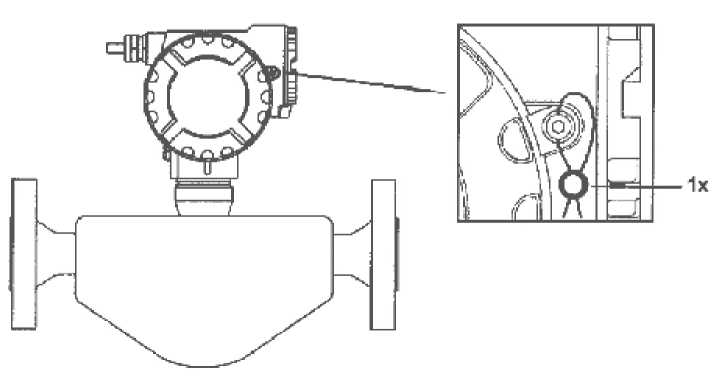

Рисунок 3 - Схемы пломбировки массового расходомера LPGMass

Вариант 1

Вариант 2

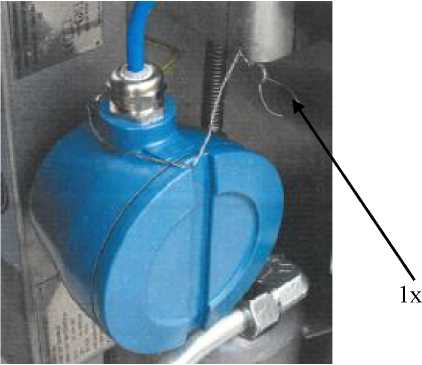

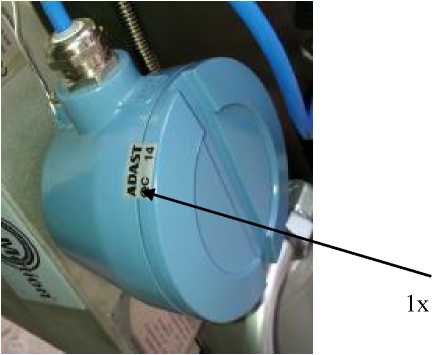

Рисунок 4 - Схемы пломбировки массового расходомера Micro Motion

Вариант 1

Вариант 2

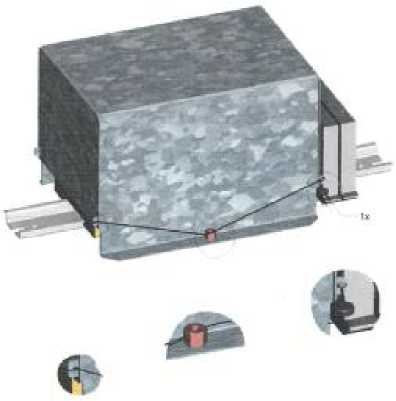

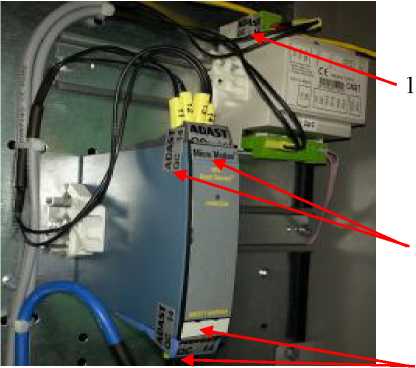

Рисунок 5 - Схемы пломбировки модуля CNGT и барьера искробезопасности массового расходомера

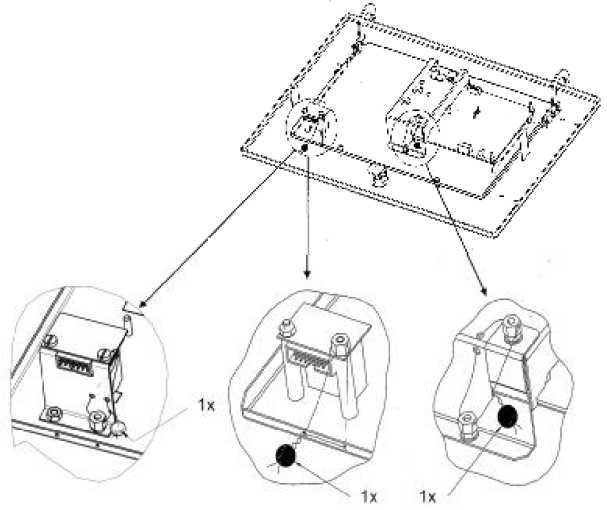

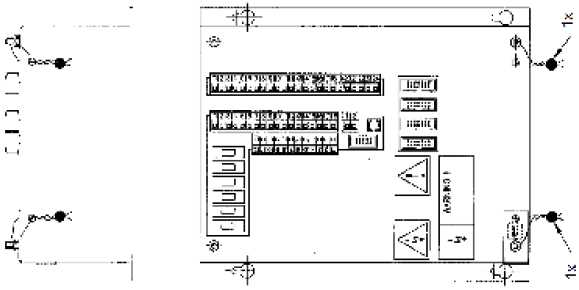

Рисунок 6 - Схема пломбировки защитной крышки электронно-вычислительных устройств ADP1/T, ADP2/T и ADP2/T-LPG

Рисунок 7 - Схема пломбировки электронно-вычислительного устройства ADP1/L

Вариант 1

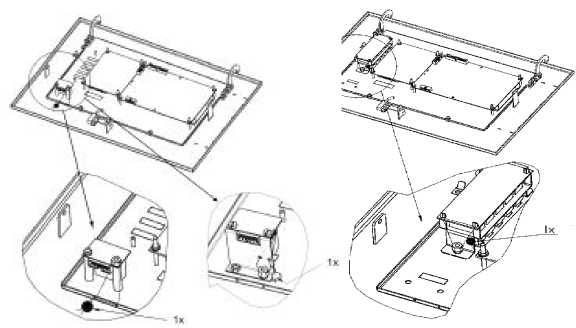

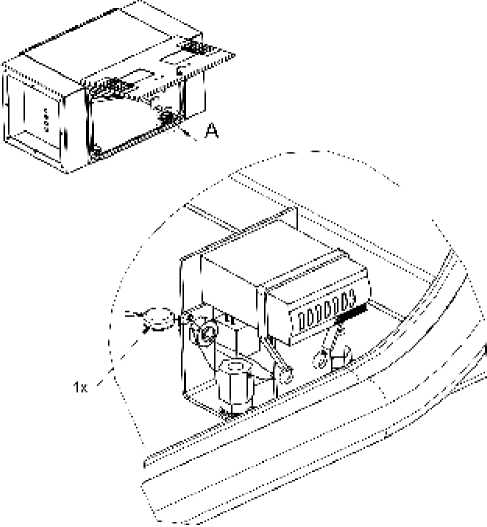

Рисунок 8 - Схемы пломбировки счетчика суммарного учета ADP

Вариант 2

Рисунок 9 - Схемы пломбировки счетчика суммарного учета ADP

Таблица 4 -

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Габаритные размеры и масса установок указаны в таблице 6.

Таблица 6 - Габаритные размеры и масса установок

Продолжение таблицы 6
