Номер по Госреестру СИ: 76034-19
76034-19 Установки раздаточные сжатого природного газа
(V-line 47xx.xxx/CNG)
Назначение средства измерений:
Установки раздаточные сжатого природного газа V-line 47хх.ххх/СNG (далее -установка) предназначены для измерения массы сжатого природного газа (метан) ГОСТ 27577-2000 при выдаче его в топливные баки транспортных средств на автогазозаправочных станциях с учетом требований учетно-расчетных операций.
Внешний вид.
Установки раздаточные сжатого природного газа
Рисунок № 1
Внешний вид.
Установки раздаточные сжатого природного газа
Рисунок № 2
Внешний вид.
Установки раздаточные сжатого природного газа
Рисунок № 3
Внешний вид.
Установки раздаточные сжатого природного газа
Рисунок № 4
Внешний вид.
Установки раздаточные сжатого природного газа

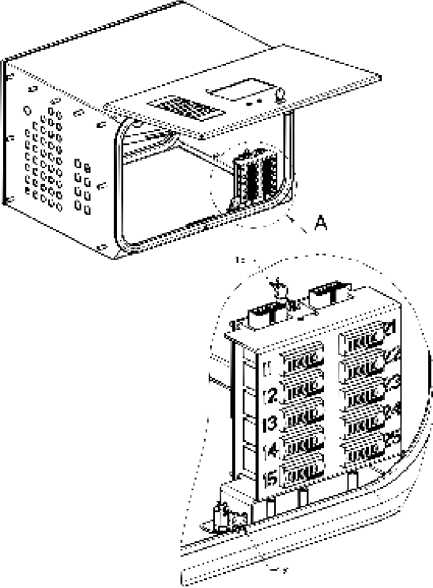

Рисунок № 5
Внешний вид.
Установки раздаточные сжатого природного газа
Рисунок № 6
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства - 12.09.2029
Номер записи - 173289
ID в реестре СИ - 816547
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
V-line 47,
Производитель
Изготовитель - Фирма "Adast Systems, a.s."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2125 от 2019.09.12 Об утверждении типов средств измерений
№1585 от 2024.07.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Установки раздаточные сжатого природного газа (V-line 47xx.xxx/CNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76034-19 Установки раздаточные сжатого природного газа (V-line 47xx.xxx/CNG) Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
71015-18 Колонки для отпуска сжатого природного газа (Шельф …CNG) ООО "НПК "ШЕЛЬФ" (РОССИЯ г.Шахты) |
Все средства измерений ООО "НПК "ШЕЛЬФ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75916-19 19.08.2029 |
Колонки топливораздаточные, V-line 46xx.xxxx, V-line 47xx.xxxx, V-line 899x.xxx, E-line 46xx.xxxx, E-line 47xx.xxxx, E-line 899x.xxxx Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
76035-19 12.09.2029 |
Установки раздаточные сжиженного газа, V-line 899x.xxx/LPG, V-line 899x.xxx/LPG/M, V-line 47xx.xxx/LPG, V-line 47xx.xxx/LPG/M Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
76034-19 12.09.2029 |
Установки раздаточные сжатого природного газа, V-line 47xx.xxx/CNG Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
76033-19 12.09.2029 |
Установки раздаточные жидкости, V-line R AdBlue® 47xx.xxx/x/xx, V-line 8664.xx/AdBlue®/xx/xx, E-line 899x.xxx/AdBlue® Фирма "Adast Systems, a.s." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Кто поверяет Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
1260 | 1260 |
Программное обеспечение
Программное обеспечение (ПО) установок является встроенным, имеет функции управления клапанами, определения массы выданного газа, вычисления объема выданного газа, вывода информации о массе и стоимости выданного газа на дисплей, передачи результатов измерения через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, настройки, самодиагностики установок, количества и характер отказов.
ПО реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве установки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется. Кроме того, ПО защищено паролем администратора и паролем юстировки. Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики установки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования
Конструкция установок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ADP1/T-CNG, ADP2/T-CNG |
|
Номер версии идентификационный номер) ПО |
хх.хх |
|
Цифровой идентификатор ПО |
-* |
|
где х - принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку установки электрохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам раздаточным сжатого природного газа V-line 47xx.xxx/CNGПриказ Минпромторга России от 18.06.2017 г. N 2321 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Техническая документация фирмы изготовителя «Adast Systems a.s.»
Поверка
Поверкаосуществляется по документу МЦКЛ.0271.МП «ГСИ. Установки раздаточные сжатого природного газа V-line 47хх.ххх/CNG. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.05.2019 г.
Основные средства поверки:
- весы неавтоматического действия среднего класса точности по ГОСТ OIML R 76-1-2011, максимальная нагрузка 100 кг, погрешность не более ±0,3% при измерениях массы свыше 2 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов, крышки электронно-вычислительных устройств и счетчика суммарного учета, как показано на рисунках 2 - 5.
Изготовитель
Фирма «Adast Systems a.s.», Чешская Республика
Адрес: c.p. 496, 679 04 Adamov, Ceska Republika
Телефон: +420 516 519 201.
Факс: +420 516 519 243
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия установок состоит в следующем: природный газ из накопителя автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к патрубку установки и через фильтр, механический или электромагнитный клапан, поступает в массовый расходомер (далее - расходомер), из которого через разрывную муфту и раздаточный шланг с краном поступает в баллон транспортного средства.
Принцип работы расходомеров массовых основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы жидкости и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массовому расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Сигнал после массового расходомера поступает в электронный блок установки, на цифровом табло которого индицируется масса отпущенного газа, его цена и стоимость.
Установки оснащены расчетным модулем, который по заказу потребителя может производить вычисление объема выданной разовой дозы отпущенного газа, приведенного к стандартным условиям.
Установка оснащена манометром для контроля давления газа на выходе перед раздаточным шлангом и обогревателем с регулятором температуры, для обеспечения нормального функционирования оборудования в зимних условиях.
Для увеличения производительности установка может подключаться через блок клапанов к одному, двум или трем накопителям.
Задание дозы газа и включение установок производит оператор непосредственно с установки или с пульта дистанционного управления с протоколом EASYCALL или через интерфейс IFSF.
Установка показаний на цифровом табло разового учета выданной массы газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ.
Установки состоят из следующих основных элементов: корпуса, гидравлического модуля V-line 8960х.ххх/CNG и блока электроники.
Блок электроники представляет собой электронно-вычислительное устройство серии ADP1/T/CNG или ADP2/T/CNG, производства фирмы «Beta Control s.r.o.», Чешская Республика;
Основными элементами гидравлического модуля являются:
-
- массовой расходомер CNG 050, регистрационный номер 45115-16 в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) производства фирмы «Micro Motion Inc.», США, или CNGmass 15 или CNGmass 25, регистрационный номер 37965-14, изготовитель «Endress+Hauser Flowtec AG», Швейцария;
-
- электромагнитного клапана (G291B420MV100F8, ASCO, Нидерланды)
-
- датчик давления; (тип: 8292.84.2511.05.19.58.92, Trafag sensors&controls, Швейцария)
-
- манометр; (WIKA 213.53.063 0/600 bar-CNG, WIKA Alexander Wiegand SE & Co. KG, Германия, или 358G pr.63 0-600 bar, Thermis, spol. s r.o., Чешская Республика);
-
- фильтр CNG;
-
- дифференциальный клапан;
- раздаточный шланг с краном длиной не менее 2.0 м ; Установки безопасны для окружающей среды.
Установки выпускаются с одним или двумя раздаточными шлангами. Установки с двумя раздаточными шлангами имеют два самостоятельных измерительных канала.
Установки при заказе имеют следующее обозначение:
V-line х 47xx.xxx/CNG, где V-line х 47 - тип установки;
первый х - R или H возвратный или подвесной шланг; второй и шестой х - всегда 0;
третий х - всегда 1; четвертый х - количество раздаточных шлангов для установок с расходом 30 кг/мин;
пятый х - количество раздаточных шлангов для установок с расходом 70 кг/мин. Общий вид установок представлен на рисунке 1.
Рисунок 1 - Общий вид установок
В установках предусмотрено опломбирование расходомера массового, защитной крышки электронно-вычислительного устройства и указателя суммарного учета.
Схемы пломбирования расходомера массового, защитной крышки электронновычислительного устройства и счетчика суммарного учета представлены на рисунках 2 - 5 соответственно.
Рисунок 2 - Схема пломбировки расходомера массового CNG 050 производства фирмы «Micro Motion Inc.», США

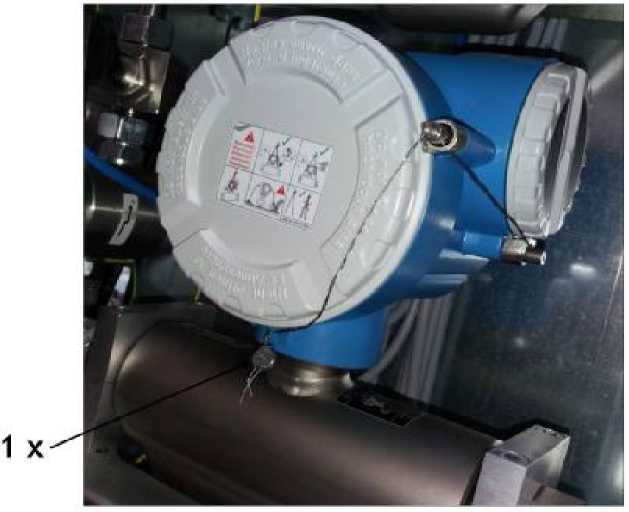

Рисунок 3 - Схема пломбировки расходомера массового CNG mass 15, CNG mass 25, фирмы «Endress+Hauser Flotec AG», Швейцария
ADP1/T/ADP2/T/CNG

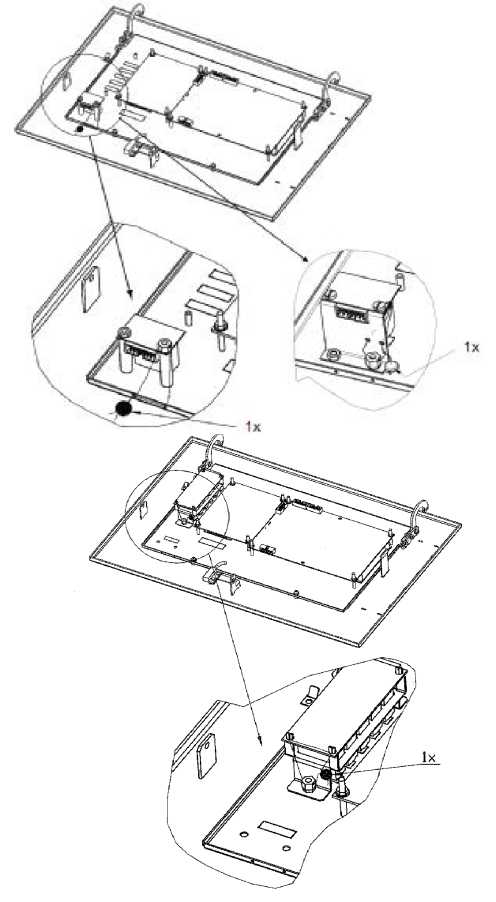

Рисунок 5 - Схема пломбирования счетчика суммарного учета

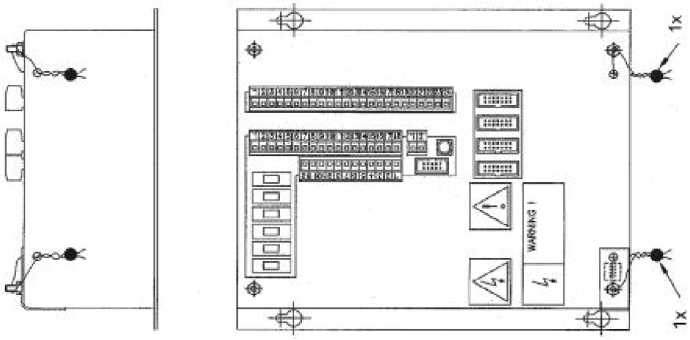

Рисунок 4 - Схема пломбирования защитной крышки электронно-вычислительного устройства
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Максимальный расход, кг/мин |
30 |
70 |
|
Минимальный расход, кг/мин |
0,3 |
0,77/1,0 |
|
Минимальная доза выдачи, кг |
2 |
2/5 |
|
Пределы допускаемой относительной погрешности, % |
±1,0 | |
|
Сходимость измерений, %, не более |
1 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Верхний предел показаний счётчика разового учёта: | |
|
- массы отпущенной дозы, кг |
999999 |
|
- цены за 1 кг, руб. |
9999 |
|
- стоимости отпущенной дозы, руб. |
999999 |
Продолжение таблицы 3
|
1 |
2 |
|
Верхний предел показаний счетчика суммарного учета1-*, л: | |
|
- электронного |
99 999 999 999 |
|
- электромеханического |
9 999 999 |
|
1) - Электронный указатель суммарного учета не сбрасываемый, информация при отключении | |
|
питания сохраняется в течение одного года | |
|
Дискретность отсчета счетчика разового учета: | |
|
- массы отпущенной дозы, кг |
0,01 |
|
- цены за 1 кг, руб. |
0,01 |
|
- стоимости отпущенной дозы, руб. |
0,01 |
|
Дискретность отсчета счетчика суммарного учета, л, не менее |
1. |
|
Максимальное рабочее давление, МПа |
30 |
|
Минимальное рабочее давление, МПа |
7 |
|
Рабочие условия эксплуатации: | |
|
- относительная влажность окружающего воздуха, % |
от 30 до 100 при 25 оС |
|
- температура окружающего воздуха, оС |
от -40 до +50 |
|
Параметры электропитания от сети переменного тока: | |
|
- напряжение, В |
от 195,5 до 253 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, В • А, не более |
250 |
|
Маркировка взрывозащиты |
Ех II Gb II A T3 |
Таблица 4 - Габаритные размеры и масса установок
|
Модификация |
Г абаритные размеры мм (Д х Ш х В) |
Масса, кг, не более |
|
V-line H 4701.100/CNG |
1100 х 540 х 2200 |
240 |
|
V-line H 4701.110/CNG |
1340 х 540 х 2200 |
280 |
