Сведения о средстве измерений: 77650-20 Трансформаторы тока

Номер по Госреестру СИ: 77650-20
77650-20 Трансформаторы тока
(IMB 123)

Назначение средства измерений:
Трансформаторы тока IMB 123 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 09.08.2023
Срок свидетельства -
Номер записи - 176520
ID в реестре СИ - 1140696
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

IMB 123,

Производитель

Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OR_1 Приказы Росстандарта

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 63
Выдано извещений - 0
Кол-во периодических поверок - 63
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 944 дн.

Приказы РСТ, где упоминается данный тип СИ

№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)

№390 от 2020.02.25 Об утверждении типов средств измерений 113

Наличие аналогов СИ: Трансформаторы тока (IMB 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Power Technologies AB"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15852-06
01.07.2011
 Трансформаторы напряжения, CPA 72-550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		8 лет
15853-06
01.07.2011
 Трансформаторы напряжения, CPB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		8 лет
32002-06
01.07.2011
 Трансформаторы тока, IMB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		8 лет
32003-06
01.07.2011
 Трансформаторы напряжения, EMF 52-170
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		8 лет
51061-12

 Трансформаторы напряжения, СРВ 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
8 лет
51391-12

 Трансформаторы напряжения, CPA 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
8 лет
68549-17

 Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
4 года
68632-17

 Трансформаторы тока, TPU 40.13
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
4 года
71813-18

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
74034-19

 Трансформатор тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
74866-19

 Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
75527-19

 Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
76152-19

 Трансформаторы тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
77650-20

 Трансформаторы тока, IMB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
78968-20

 Трансформаторы напряжения, CPA 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
78966-20

 Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
78903-20

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
80241-20

 Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
81471-21

 Трансформаторы тока, IMB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
85047-22

 Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
86681-22

 Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
86728-22

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
88047-23

 Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
88248-23

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
90917-23

 Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
90918-23

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
93993-24

 Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
94961-25

 Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) 		ОТ
МП 		4 года
Отчет - CL_1 Количество калибровок средств измерений в динамике по годам (аналитический)
тест

Бесплатный

Кто поверяет Трансформаторы тока (IMB 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Тверской ЦСМ"
(RA.RU.311253)		 РСТ
  • IMB 123
    		•  54 0 54 0 27 0 27
    ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В ДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКЕ"(ФБУ "ДОНЕЦКИЙ ЦСМ")
  • IMB 123
    		•  9 9 0 9 0 9 0 9

    Стоимость поверки Трансформаторы тока (IMB 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.

    Лист № 3

    Всего листов 3

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока IMB 123

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    Фирма "ABB Power Technologies AB", Швеция
    Адрес: SE-77180, Ludvika, Sweden

    Заявитель


    Общество с ограниченной ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-caftr: www.ackye.ru E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96 Web-caftr: www.rostest.ru

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Конструкция трансформаторов тока представляет собой основание в виде алюминиевого бака с сердечниками вторичной обмотки и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Выводы вторичной        обмотки        расположены        в        коробке        выводов

    на корпусе бака трансформаторов тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

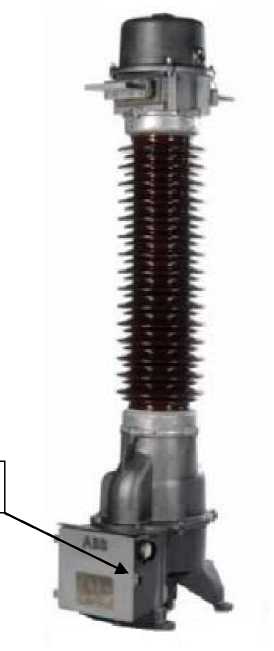

    Общий вид средства измерений и схема пломбировки от несанкционированного

    доступа приведены на рисунке 1.

    Место пломбировки

    Внешний вид. Трансформаторы тока (IMB 123), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    IMB 123

    27 шт.

    Паспорт

    IMB 123

    27 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    8679852,

    8679830,

    8679836,

    8679838,

    8679829,

    8679845

    8679846, 8679825, 8679827, 8679849, 8679844, 8679834, 8679822, 8679821, 8679847, 8679815, 8679839, 8679832, 8679842, 8679823, 8679831, 8679840, 8679818, 8679819, 8679817, 8679824, 8679826

    Номинальное напряжение, кВ

    110

    110

    Номинальный первичный ток 11ном, А

    1000

    750

    Номинальный вторичный ток 12ном, А

    1

    1

    Номинальная частота £ном, Гц

    50

    50

    Класс точности вторичной обмотки для измерений и учета

    0,2S

    0,2S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    20

    20

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -50 до +40
