Номер по Госреестру СИ: 81471-21
81471-21 Трансформаторы тока
(IMB)
Назначение средства измерений:
Трансформаторы тока IMB (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180698
ID в реестре СИ - 1387460
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации, IMB 800, IMB 245,
Производитель
Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 12
Выдано извещений - 1
Кол-во периодических поверок - 12
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 1318 дн.
Приказы РСТ, где упоминается данный тип СИ
№1155 от 2024.05.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (IMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Power Technologies AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15852-06 01.07.2011 |
Трансформаторы напряжения, CPA 72-550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
15853-06 01.07.2011 |
Трансформаторы напряжения, CPB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32002-06 01.07.2011 |
Трансформаторы тока, IMB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32003-06 01.07.2011 |
Трансформаторы напряжения, EMF 52-170 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
51061-12 |
Трансформаторы напряжения, СРВ 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
51391-12 |
Трансформаторы напряжения, CPA 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
68549-17 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
68632-17 |
Трансформаторы тока, TPU 40.13 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
71813-18 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74034-19 |
Трансформатор тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74866-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
75527-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
76152-19 |
Трансформаторы тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
77650-20 |
Трансформаторы тока, IMB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78968-20 |
Трансформаторы напряжения, CPA 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78966-20 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78903-20 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
80241-20 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
81471-21 |
Трансформаторы тока, IMB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
85047-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86681-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86728-22 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88047-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88248-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90917-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90918-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
93993-24 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
94961-25 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Трансформаторы тока (IMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока (IMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора тока
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока IMBТехническая документация изготовителя
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой основание в виде алюминиевого бака с сердечниками вторичной обмотки и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Выводы вторичной обмотки расположены в коробке выводов на корпусе бака трансформаторов тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. На корпусе бака размещена табличка с указанием заводских номеров и технических данных.
Трансформаторы тока выпущены в следующих модификациях IMB 245, IMB 800, которые отличаются друг от друга значениями номинального напряжения и номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации IMB 245 зав. № 8704 321, 8704 322, 8704 323 и модификации IMB 800 зав. № 8674 013, 8674 014, 8674 015.

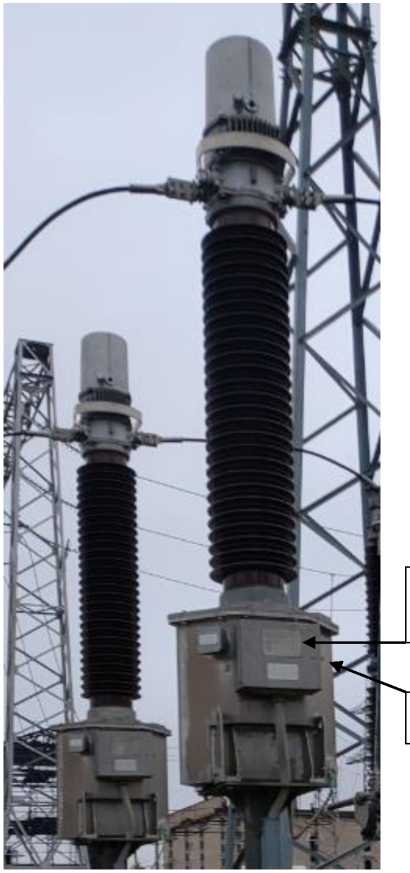

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1.1 - Метрологические характеристики IMB 245
|
Наименование характеристики |
Значение для заводских номеров |
|
8704 321, 8704 322, 8704 323 | |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 1.2 - Метрологические характеристики IMB 800
|
Наименование характеристики |
Значение для заводских номеров |
|
8674 013, 8674 014, 8674 015 | |
|
Номинальное напряжение, кВ |
750 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
