Сведения о средстве измерений: 94961-25 Трансформаторы напряжения

Номер по Госреестру СИ: 94961-25
94961-25 Трансформаторы напряжения
(CPB 123)

Назначение средства измерений:
Трансформаторы напряжения CPB 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 24.03.2025
Срок свидетельства -
Номер записи - 196755
ID в реестре СИ - 1424296
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CPB 123,

Производитель

Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№555 от 2025.03.21 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Трансформаторы напряжения (CPB 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Power Technologies AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15852-06
01.07.2011
Трансформаторы напряжения, CPA 72-550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
15853-06
01.07.2011
Трансформаторы напряжения, CPB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32002-06
01.07.2011
Трансформаторы тока, IMB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32003-06
01.07.2011
Трансформаторы напряжения, EMF 52-170
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
51061-12

Трансформаторы напряжения, СРВ 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
51391-12

Трансформаторы напряжения, CPA 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
68549-17

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
68632-17

Трансформаторы тока, TPU 40.13
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
71813-18

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74034-19

Трансформатор тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74866-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
75527-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
76152-19

Трансформаторы тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
77650-20

Трансформаторы тока, IMB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78968-20

Трансформаторы напряжения, CPA 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78966-20

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78903-20

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
80241-20

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
81471-21

Трансформаторы тока, IMB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
85047-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86681-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86728-22

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88047-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88248-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90917-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90918-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
93993-24

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
94961-25

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Кто поверяет Трансформаторы напряжения (CPB 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • CPB 123
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения (CPB 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.

    не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция

    Юридический адрес: SE-77180. Ludvika. Sweden

    Изготовитель

    Фирма «ABB Power Technologies AB», Швеция
    Адрес: SE-77180. Ludvika. Sweden

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция
    Юридический адрес: SE-77180. Ludvika. Sweden

    Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на делении высокого Трансформаторы преобразователей

    напряжения переменного тока с помощью емкостного делителя. напряжения относятся к классу масштабных измерительных электрических величин.

    К трансформаторам напряжения данного типа относятся

    трансформаторы напряжения CPB 123 зав. № 1HSE 8795219, 1HSE 8795220, 1HSE 8795221, 1HSE 8795222, 1HSE 8795223, 1HSE 8795224, 1HSE 8795225, 1HSE 8795226, 1HSE 8795227, 1HSE 8795228, 1HSE 8795229, 1HSE 8795230.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.

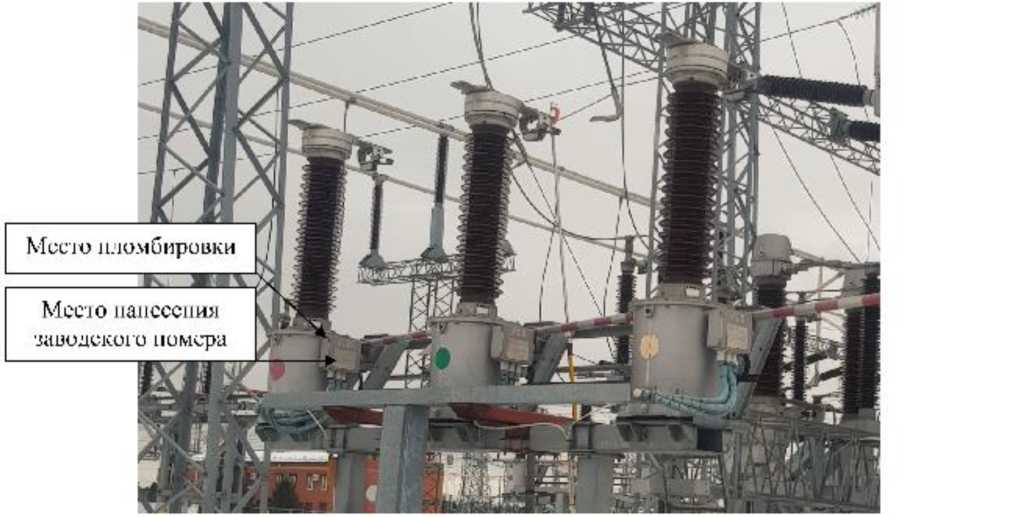

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Mcc jo н.юмбироики

    Внешний вид. Трансформаторы напряжения (CPB 123), http://oei-analitika.ru

    КГ

    Мссю наисссиим заиодекого номера

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    CPB 123

    1 шт.

    Паспорт

    CPB 123

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983-2015

    0,5

    Номинальная мощность основной вторичной обмотки,

    В^А

    100

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40

    Нанесение знака утверждения типа на трансформаторы напряжения
