Сведения о средстве измерений: 51061-12 Трансформаторы напряжения

Номер по Госреестру СИ: 51061-12
51061-12 Трансформаторы напряжения
(СРВ 123)

Назначение средства измерений:
Трансформаторы напряжения СРВ 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

сертификация программного обеспечения

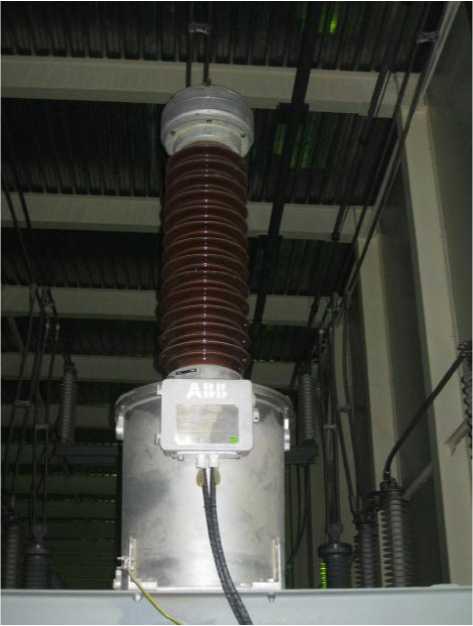

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 140629
ID в реестре СИ - 363029
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
