Сведения о средстве измерений: 77918-20 Трансформаторы напряжения

Номер по Госреестру СИ: 77918-20
77918-20 Трансформаторы напряжения
(НКФ 220-58)

Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения)               предназначены               для               применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 24.12.2021
Срок свидетельства -
Номер записи - 176819
ID в реестре СИ - 1177719
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ-220-58 У1, НКФ 220-58 У1, НКФ 220-58, Без модификации,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MM_1 Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)

Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.

В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.

В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 1971
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)

№899 от 2022.04.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)

№662 от 2024.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2655 от 2024.11.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

№603 от 2020.03.24 Об утверждении типов средств измерения

№3275 от 2022.12.26 ПРИКАЗ_Об утверждении типов средств измерений (28)

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 220-58)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

 Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
8961-82

 Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
71793-18

 Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
72908-18

 Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		1 год
73515-18

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73512-18

 Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73510-18

 Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73057-18

 Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
74030-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75071-19

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75606-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
76104-19

 Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77076-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77918-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78218-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78537-20

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78712-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78970-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80014-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80602-20

 Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80601-20

 Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81434-21

 Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81619-21

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81881-21

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
82593-21

 Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
83128-21

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
84424-22

 Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
85873-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86331-22

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
87314-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
88465-23

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89357-23

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89932-23

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
91049-24

 Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
93500-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94964-25

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94998-25

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
Отчет - ET_4 Государственные первичные эталоны РФ

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • Наименование организации-держателя эталона
  • Количество эталонов
  • Количество видов измерений
  • Количество ГПЭ
  • Кол-во ГПСЭ
  • Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
  • Перечень видов измерений эталонов, принадлежащих метрологическому институту

Бесплатный

Кто поверяет Трансформаторы напряжения (НКФ 220-58)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ЭТЦ "ТЕХАУДИТ"
(RA.RU.311598)
  • НКФ 220-58
    		•  6 0 6 0 6 0 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
  • НКФ-220-58 У1
    		•  10 0 10 0 10 0 10
    ООО "ЭНЕРГОКОМПЛЕКС"
    (RA.RU.311677)
  • НКФ 220-58 У1
  • НКФ 220-58
    		•  4 3 0 4 0 0 0 0

    Стоимость поверки Трансформаторы напряжения (НКФ 220-58)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 220-58

    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    МНПО «Электрозавод» (изготовлены в 1969-1980 гг.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Заявитель


    Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
    Телефон: +7 (495) 620-08-38
    Факс: +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-cайт: www.rostest.ru

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.

    Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.

    Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.

    Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.

    Общий вид средства измерений и схема пломбировки от несанкционированного

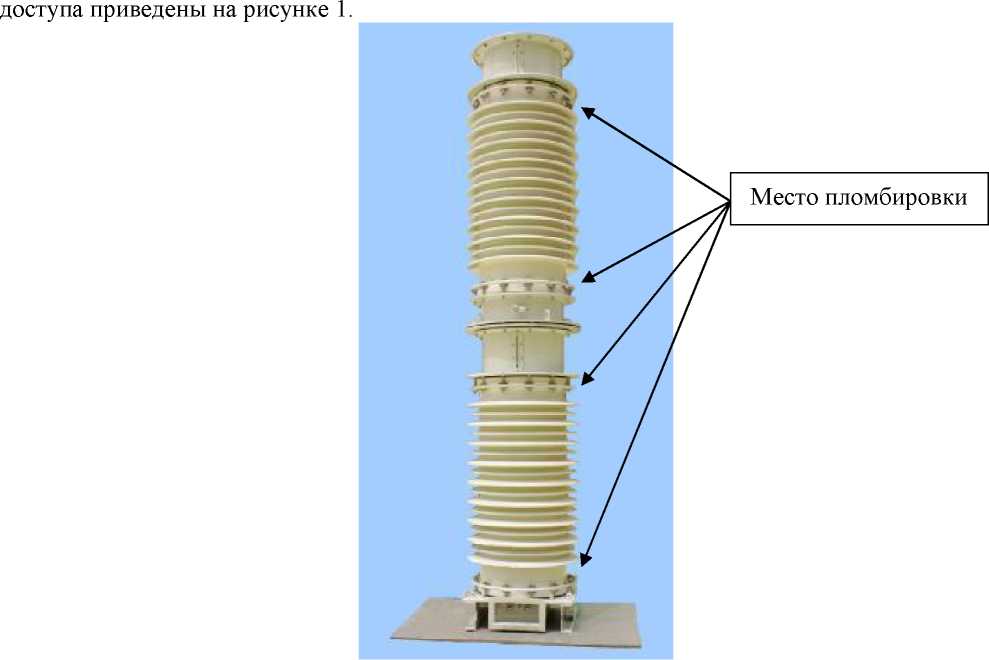

    Внешний вид. Трансформаторы напряжения (НКФ 220-58), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    (заводские номера: 1022911, 1022904, 1022923, 1005281, 1003869, 949367, 980644, 980658)

    НКФ 220-58

    8 шт.

    Трансформатор напряжения

    (заводские номера: 1119701, 1102041, 1095955, 1134070, 1134069, 1134068, 1134067, 1145087, 1137919, 1041191, 1131258, 1125309, 1150906, 1032534)

    НКФ 220-58 У1

    14 шт.

    Паспорт

    НКФ 220-58

    8 экз.

    Паспорт

    НКФ 220-58 У1

    14 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном, кВ

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота £ном, Гц

    50

    Класс точности основной вторичной обмотки

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
