Сведения о средстве измерений: 93024-24 Трансформаторы напряжения

Номер по Госреестру СИ: 93024-24
93024-24 Трансформаторы напряжения
(НТМИ)

Назначение средства измерений:
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194833
ID в реестре СИ - 1418367
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MM_1 Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)

Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.

В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.

В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)

№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1228 от 2025.06.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1481 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

Наличие аналогов СИ: Трансформаторы напряжения (НТМИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

 Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
8961-82

 Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
71793-18

 Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
72908-18

 Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		1 год
73515-18

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73512-18

 Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73510-18

 Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73057-18

 Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
74030-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75071-19

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75606-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
76104-19

 Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77076-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77918-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78218-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78537-20

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78712-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78970-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80014-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80602-20

 Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80601-20

 Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81434-21

 Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81619-21

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81881-21

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
82593-21

 Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
83128-21

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
84424-22

 Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
85873-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86331-22

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
87314-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
88465-23

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89357-23

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89932-23

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
91049-24

 Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
93500-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94964-25

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94998-25

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
Отчет - SO_14 Каталог ГСО УНИИМа по видам и областям применений

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Бесплатный

Кто поверяет Трансформаторы напряжения (НТМИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения (НТМИ)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

МНПО «Электрозавод»

Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Изготовитель

МНПО «Электрозавод» (изготовлены в 1967-1987 гг.)
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

МНПО «Электрозавод»
Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:

  • - НТМИ-6-66 зав. № 367;

  • - НТМИ-10-66 зав. № 3125, 1167;

  • - НТМИ-10-66У3 зав. № 1716, 3107, 3480, 322, 5611, 5648, 3273, 5526, 1028.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Внешний вид. Трансформаторы напряжения (НТМИ), http://oei-analitika.ru

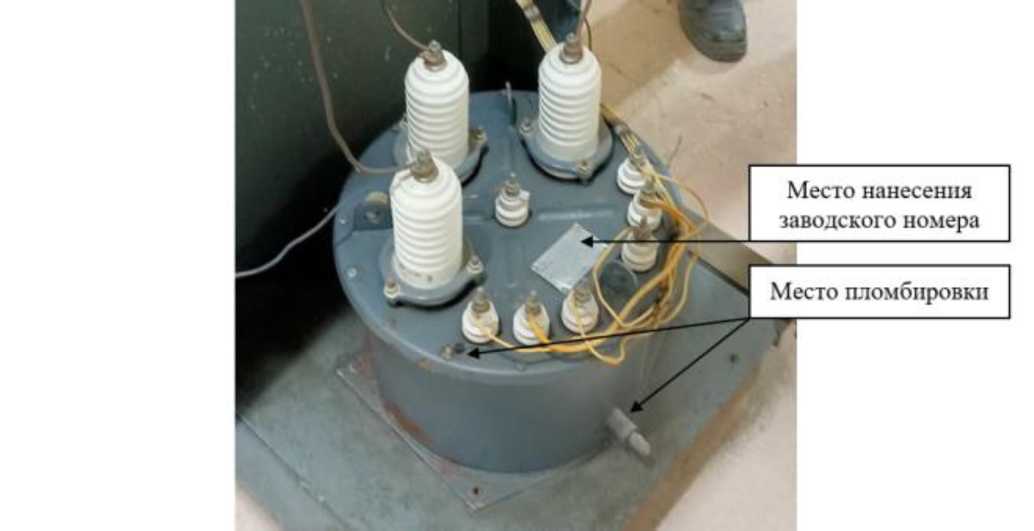

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Трансформатор напряжения

НТМИ-6-66; НТМИ-10-66; НТМИ-10-66У3

1 шт.

Паспорт

НТМИ-6-66; НТМИ-10-66; НТМИ-10-66У3

1 экз.


Таблица 1.1 -

НТМИ-6-66

Наименование характеристики

Значение для заводского номера

367

Номинальное напряжение первичной обмотки Uihom, кВ

6

Номинальное напряжение вторичной обмотки и2ном, В

1ОО

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, В^А

80

Таблица 1.2 -

НТМИ-10-66

Наименование характеристики

Значение для заводских номеров

3125,1167

Номинальное напряжение первичной обмотки и1ном, кВ

10

Номинальное напряжение вторичной обмотки и2ном, В

100

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, В^А

120

Таблица 1.3 - Метрологические характеристики трансформаторов напряжения НТМИ-10-66У3

Наименование характеристики

Значение для заводских номеров

1716, 3107, 3480, 322, 5611, 5648,

3273, 5526, 1028

Номинальное напряжение первичной обмотки и1ном, кВ

10

Номинальное напряжение вторичной обмотки Пзном, В

100

Номинальная частота Гном, Гц

50

Класс точности основной вторичной обмотки по ГОСТ 1983

0,5

Номинальная мощность основной вторичной обмотки, В^А

120

Таблица 2 - Основные технические

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40
