Номер по Госреестру СИ: 78537-20
78537-20 Трансформаторы напряжения
(НТМИ-10-66У3)
Назначение средства измерений:
Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1976 по 1985 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 24.12.2021
Срок свидетельства -
Номер записи - 177601
ID в реестре СИ - 1364405
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НТМИ-6-66 У3, НТМИ-6-66 УЗ, НТМИ-10-66У3, НТМИ-10-66 УЗ, НТМИ-10-66 УЗ, НТМИ-10, Без модификации, -,
Производитель
Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 14
Выдано извещений - 2
Кол-во периодических поверок - 13
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 1980
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2563 от 2024.10.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№1142 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 44 КИБ
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Трансформаторы напряжения (НТМИ-10-66У3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений МНПО "Электрозавод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
5898-77 |
Трансформаторы напряжения, НДЕ-500-72У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
|
8961-82 |
Трансформаторы напряжения, ЗНОМ-24-69У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
4 года | |
|
71793-18 |
Трансформаторы напряжения, НКФ-110 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
72908-18 |
Трансформаторы напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
73515-18 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73512-18 |
Трансформаторы напряжения, НКФ-500 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73510-18 |
Трансформаторы напряжения, НКФ-110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
73057-18 |
Трансформаторы напряжения, НКФ-220-58 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
74030-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
75071-19 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
75606-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
76104-19 |
Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
77076-19 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
77918-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78218-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78537-20 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78712-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
78970-20 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80014-20 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80602-20 |
Трансформаторы напряжения, ЗНОМ-35-65 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80601-20 |
Трансформаторы напряжения, ЗНОМ-35-54 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81434-21 |
Трансформаторы напряжения, НКФ-500 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81619-21 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81881-21 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82593-21 |
Трансформаторы напряжения, ЗНОМ-35-65 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
83128-21 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
84424-22 |
Трансформатор напряжения, НКФ-110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85873-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86331-22 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87314-22 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88465-23 |
Трансформаторы напряжения, НТМИ-10-66 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89357-23 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89932-23 |
Трансформаторы напряжения, НКФ 220-58 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91049-24 |
Трансформатор напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
92793-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93024-24 |
Трансформаторы напряжения, НТМИ МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
93500-24 |
Трансформаторы напряжения, НКФ 110-57 У1 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94964-25 |
Трансформаторы напряжения, НКФ 110-57 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94998-25 |
Трансформаторы напряжения, НТМИ-10-66У3 МНПО "Электрозавод" (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы напряжения (НТМИ-10-66У3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| "Оренбургэнерго" (РОСС RU.0001.310106) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения (НТМИ-10-66У3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-10-66У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10
(регистрационный номер в Федеральном информационном фонде 46942-10);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
МНПО «Электрозавод»Адрес: 107023, г. Москва, ул. Электрозаводская, 21
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

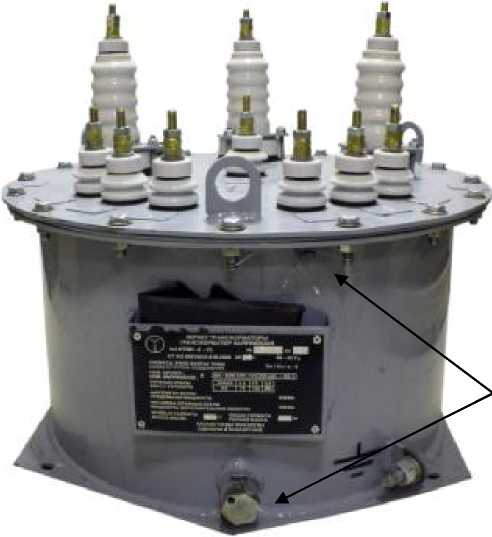

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
297, 407, 521, 957, 2421, 4684, 5389, 6112, 6162 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
