Сведения о средстве измерений: 85873-22 Трансформаторы напряжения

Номер по Госреестру СИ: 85873-22
85873-22 Трансформаторы напряжения
(НКФ 220-58)

Назначение средства измерений:
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 16.06.2022
Срок свидетельства -
Номер записи - 187870
ID в реестре СИ - 1400260
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НКФ 220-58,

Производитель

Изготовитель - МНПО "Электрозавод"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OW_12 Поиск истекающих поверок по регионам, типам СИ и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1972
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1449 от 2022.06.14 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"

Наличие аналогов СИ: Трансформаторы напряжения (НКФ 220-58)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МНПО "Электрозавод"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
5898-77

 Трансформаторы напряжения, НДЕ-500-72У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
8961-82

 Трансформаторы напряжения, ЗНОМ-24-69У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		4 года
71793-18

 Трансформаторы напряжения, НКФ-110
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
72908-18

 Трансформаторы напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		1 год
73515-18

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73512-18

 Трансформаторы напряжения, НКФ-500 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73510-18

 Трансформаторы напряжения, НКФ-110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
73057-18

 Трансформаторы напряжения, НКФ-220-58 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
74030-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75071-19

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
75606-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
76104-19

 Трансформаторы напряжения, НКФ 110-57У1 и НКФ 220-58У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77076-19

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
77918-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78218-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78537-20

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78712-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
78970-20

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80014-20

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80602-20

 Трансформаторы напряжения, ЗНОМ-35-65
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
80601-20

 Трансформаторы напряжения, ЗНОМ-35-54
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81434-21

 Трансформаторы напряжения, НКФ-500
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81619-21

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
81881-21

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
82593-21

 Трансформаторы напряжения, ЗНОМ-35-65 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
83128-21

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
84424-22

 Трансформатор напряжения, НКФ-110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
85873-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
86331-22

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
87314-22

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
88465-23

 Трансформаторы напряжения, НТМИ-10-66
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89357-23

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
89932-23

 Трансформаторы напряжения, НКФ 220-58
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
91049-24

 Трансформатор напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
92793-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		8 лет
93024-24

 Трансформаторы напряжения, НТМИ
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
93500-24

 Трансформаторы напряжения, НКФ 110-57 У1
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94964-25

 Трансформаторы напряжения, НКФ 110-57
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года
94998-25

 Трансформаторы напряжения, НТМИ-10-66У3
МНПО "Электрозавод" (РОССИЯ г. Москва) 		ОТ
МП 		4 года

Кто поверяет Трансформаторы напряжения (НКФ 220-58)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • НКФ 220-58
    		•  3 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения (НКФ 220-58)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30.12.2019 № 3453 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

    Правообладатель

    МНПО «Электрозавод»

    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Изготовитель

    МНПО «Электрозавод» (изготовлены в 1972 г.)
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д.31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    МНПО «Электрозавод»
    Адрес: 107023, г. Москва, ул. Электрозаводская, 21

    Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням. Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ 220-58 зав. № 1012284, 1012330, 1012332.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

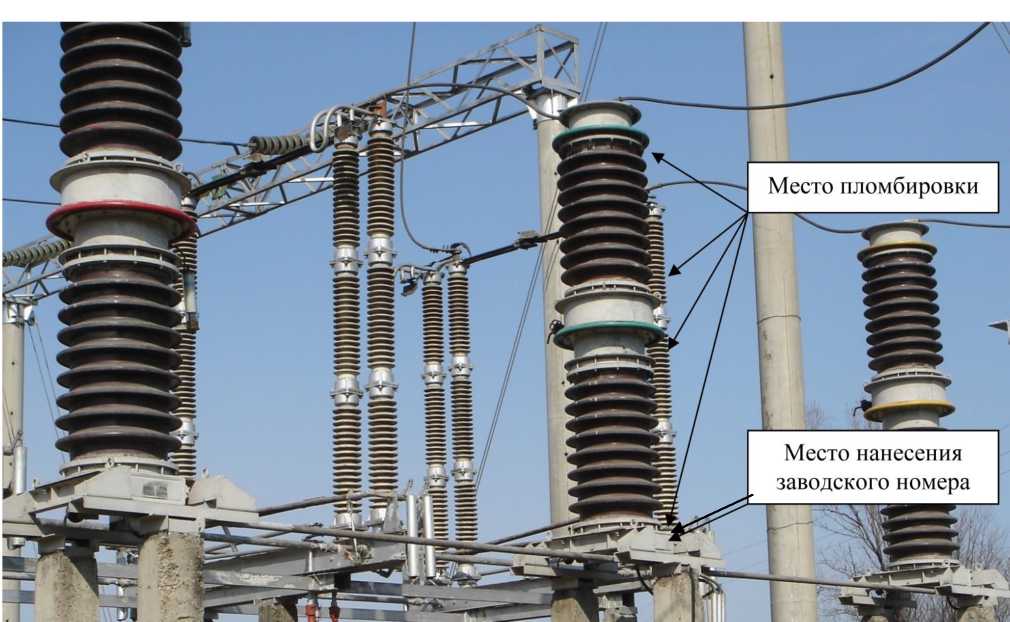

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НКФ 220-58), http://oei-analitika.ru

    Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НКФ 220-58

    1 шт.

    Паспорт

    НКФ 220-58

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки Uinmi, кВ

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    400

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
