Наименование характеристики

Значение для модификаций

C.A6131

C.A 6133

Измерение напряжения постоянного тока

^Да

^Да

Измерение напряжения переменного тока

^Да

^Да

Измерение силы постоянного тока

Нет ¹⁾

Нет

Измерение силы переменного тока

Нет ¹⁾

^Да

Измерение частоты

Нет

^Да

Измерение электрического сопротивления постоянному току

^Да

^Да

Измерение сопротивления изоляции

^Да

^Да

Измерение сопротивления заземления

Нет

^Да

Измерение полного сопротивления контура и линии

^Да

^Да

Измерение параметров устройств защитного отключения (УЗО)

^Да

^Да

Измерение напряжения прикосновения

^Да

^Да

Функция памяти результатов измерений

Нет

^Да

Интерфейс связи Bluetooth

Нет

^Да

Примечание - ¹⁾ - возможно в режиме «AUX» с внешним датчиком с выходом по напряжению. Погрешность измерений силы тока не нормируется

Наименование

Обозначение

Количество

Измеритель параметров электроустановок серии C.A 6100 (модификация по заказу)

C.A 6131, C.A 6133

1 шт.

Батареи питания типоразмера 6LR (AA)

-

6 шт. ¹⁾

Ni-Mn аккумуляторы типоразмера 6LR (AA)

-

6 шт. ²⁾

Кабель USB

-

1 шт. ²⁾

Адаптер питания (5 В; 2 А)

-

1 шт. ²⁾

Кабель измерительный основной

-

1 шт.

Кабели измерительные цветные 1,5 м (красный, черный, зеленый)

-

3 шт.

Зажимы типа «крокодил» цветные (красный, черный, зеленый)

-

3 шт.

Пробник черный

-

1 шт.

Пробник с панелью управления

-

т        3)

1 шт. ’

Клещи токоизмерительные

MN73A

1        2) 3)

1 шт. ^{7 7}

Сумка для переноски

-

1 шт.

Ремень

-

1 шт.

Руководство по эксплуатации на CD-диске

-

1 экз.

Методика поверки

ИЦРМ-МП-029-20

1 экз.

Примечания

• ¹⁾ - только для модификации C.A 6131;

• ²⁾ - только для модификации C.A 6133;

• 3)

- опция

Диапазон измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 0,1 до 800,0

0,1

±(0,01-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения постоянного тока, В

Диапазон измерений, В

Частота, Гц

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 2,0 до 550,0

50; 60

0,1

±(0,01 -U+2 е.м.р.)

Примечание - U - измеренное значение напряжения переменного тока, В

Диапазоны измерений

Разрешение (единица младшего разряда (е.м.р.))

Пределы допускаемой основной абсолютной погрешности измерений, мВ, В

от 0,1 до 999,9 мВ

0,1 мВ

±(0,01 -U+2 е.м.р.)

от 1,000 до 2,000 В

0,001 В

Примечание - U - измеренное значение напряжения постоянного тока, мВ, В

Диапазоны измерений

Частота, Гц

Разрешение (единица младшего разряда (е. м. р.))

Пределы допускаемой основной абсолютной погрешности измерений, мВ, В

от 2,0 до 999,9 мВ

50

0,1 мВ

±(0,01 -U+2 е.м.р.)

от 1,000 до 1,200 В

0,001 В

Примечание - U - измеренное значение напряжения переменного тока, мВ, В

Диапазон измерений, Ом

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

от 0,01 до 9,99

0,01

±(0,02^R+2 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом

Диапазоны измерений

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм

от 1 до 9999 Ом

1 Ом

±(0,01<R+5 е.м.р.)

от 10,00 до

99,99 кОм

0,01 кОм

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм

Диапазоны измерений, МОм

Разрешение (единица младшего разряда (е.м.р.)), МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

Испытательное напряжение постоянного тока 250 ¹⁾ В

от 0,01 до 1,99

0,01

±(0,05^R+3 е.м.р.)

от 2,00 до 99,99

0,01

±(0,03^R+3 е.м.р.)

от 100,0 до 999,9

0,1

Испытательное напряжение постоянного тока 500 ²⁾ В

от 0,01 до 0,99

0,01

±(0,05^R+3 е.м.р.)

от 1,00 до 99,99

0,01

±(0,03^R+3 е.м.р.)

от 100,0 до 999,9

0,1

Примечания

R - измеренное значение сопротивления изоляции, МОм;

• ¹⁾ - испытательное напряжение постоянного тока без нагрузки от 250 до 312,5 В;

• ²⁾ - испытательное напряжение постоянного тока без нагрузки от 500 до 625 В; Ток короткого замыкания 3 мА

Диапазон измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 0,1 до 999,9

0,1

±(0,01-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения постоянного тока, В

Диапазоны измерений, Ом

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

Для сетей с УЗО (или без срабатывания УЗО) ^{1) 2)}

от 1 до 2000

1                  |                ±(0,05<R+2 е.м.р.)

Для сетей без УЗО (или со с

рабатыванием УЗО) ^{3) 4)}

от 0,1 до 399,9

0,1

±(0,05<R+2 е.м.р.)

Примечания

R - измеренное значение полного сопротивления контура, Ом;

• ¹⁾ - измерительный ток 12 мА;

• ²⁾ - ожидаемый ток короткого замыкания до 230 А;

• ³⁾ - измерительный ток 300 мА;

• ⁴⁾ - ожидаемый ток короткого замыкания до 2300 А;

Рабочий диапазон напряжения переменного тока от 90 до 550 В; Частота напряжения переменного тока от 45 до 65 Гц

Номинальный отключающий дифференциальный ток УЗО (1дп), мА

Диапазон формирования отключающего дифференциального тока УЗО (1а), мА

Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (1а), мА

УЗО типа АС (синусоидальный ток)

30

от 6 до 33

±4,1

100

от 20 до 110

±9

300

от 60 до 330

±23

500

от 100 до 550

±37

650

от 130 до 715

±47,5

УЗО типа А (пульсирующий постоянный ток)

30

от 6 до 45

±4,1

100

от 20 до 150

±9

300

от 60 до 450

±23

500

от 100 до 750

±37

650

от 130 до 975

±47,5

Примечания

Рабочий диапазон напряжения переменного тока от 90 до 450 В; Частота напряжения переменного тока от 45 до 65 Гц

Диапазон измерений, мс

Разрешение (единица младшего разряда (е.м.р.)), мс

Пределы допускаемой основной абсолютной погрешности измерений, мс

от 5,0 до 300,0

0,1

±2

Диапазоны измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 1,0 до 25,0

0,1

±(0,15-U+3 е.м.р.)

от 25,1 до 70,0

0,1

±(0,05-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения прикосновения, В

Диапазон измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 0,1 до 800,0

0,1

±(0,01-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения постоянного тока, В

Диапазон измерений, В

Частота, Гц

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 2,0 до 550,0

50; 60

0,1

±(0,01-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения переменного тока, В

Диапазоны измерений

Частота, Гц

Разрешение (единица младшего разряда (е. м. р.))

Пределы допускаемой основной абсолютной погрешности измерений, мА, А

С клещами токоизмерительными MN73A (поддиапазон 2 А)

от 10,0 до

99,9 мА

50

0,1 мА

±(0,054+20 е.м.р.)

от 100,0 до

999,9 мА

0,1 мА

±(0,03-1+10 е.м.р.)

от 1,000 до

2,400 А

0,001 А

±(0,01-1+2 е.м.р.)

С клещами токоизмерительными MN73A (поддиапазон 200 А)

от 1,00 до

19,99 А

50

0,01 А

±(0,02-1+4 е.м.р.)

от 20,00 до

99,99 А

0,01 А

±(0,015-1+1 е.м.р.)

от 100,0 до

149,9 А

0,1 А

±(0,03-1+1 е.м.р.)

от 150,0 до

200,0

0,1 А

±(0,07-1+1 е.м.р.)

Примечание - I - измеренное значение силы переменного тока, А

Диапазон измерений, Гц

Разрешение (единица младшего разряда (е.м.р.)), Гц

Пределы допускаемой основной абсолютной погрешности измерений, Гц

от 30,0 до 999,9

0,1

±(0,001-F+1 е.м.р.)

Примечание - F - измеренное значение частоты, Г ц

Диапазон измерений, Ом

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

от 0,01 до 9,99

0,01

±(0,02^R+2 е.м.р.)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом

Диапазоны измерений

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм

от 1 до 9999 Ом

1 Ом

±(0,01<R+5 е.м.р.)

от 10,00 до

99,99 кОм

0,01 кОм

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм

Диапазоны измерений, МОм

Разрешение (единица младшего разряда (е.м.р.)), МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

Испытательное напряжение постоянного тока 250 ¹⁾ В

от 0,01 до 1,99

0,01

±(0,05^R+3 е.м.р.)

от 2,00 до 99,99

0,01

±(0,03^R+3 е.м.р.)

от 100,0 до 999,9

0,1

Испытательное напряжение постоянного тока 500 ²⁾ В

от 0,01 до 0,99

0,01

±(0,05^R+3 е.м.р.)

от 1,00 до 99,99

0,01

±(0,03^R+3 е.м.р.)

от 100,0 до 999,9

0,1

Испытательное напряжение постоянного тока 1000 ³⁾ В

от 0,01 до 0,49

0,01

±(0,05^R+3 е.м.р.)

от 0,50 до 99,99

0,01

±(0,03^R+3 е.м.р.)

от 100,0 до 999,9

0,1

Примечания

R - измеренное значение сопротивления изоляции, МОм;

• ¹⁾ - испытательное напряжение постоянного тока без нагрузки от 250 до 312,5 В;

• ²⁾ - испытательное напряжение постоянного тока без нагрузки от 500 до 625 В;

• ³⁾ - испытательное напряжение постоянного тока без нагрузки от 1000 до 1200 В; Ток короткого замыкания 3 мА

Диапазоны измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 0,1 до 999,9

0,1

±(0,01-U+2 е.м.р.)

от 1000 до 1200

1

Примечание - U - измеренное значение напряжения постоянного тока, В

Диапазоны измерений, Ом

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

от 0,50 до 99,99

0,01

±(0,02<R+10 е.м.р.)

от 100,0 до 999,9

0,1

±(0,02^R+5 е.м.р.)

от 1000 до 2000

1

Примечание - R - измеренное значение сопротивления заземления, Ом

Диапазоны измерений, Ом

Разрешение (единица младшего разряда (е.м.р.)), Ом

Пределы допускаемой основной абсолютной погрешности измерений, Ом

Для сетей с УЗО (или без срабатывания УЗО) ^{1) 2)}

от 1 до 2000

1                  |                ±(0,05<R+2 е.м.р.)

Для сетей без УЗО (или со с

рабатыванием УЗО) ^{3) 4)}

от 0,1 до 399,9

0,1

±(0,05<R+2 е.м.р.)

Примечания

R - измеренное значение полного сопротивления контура, Ом;

• ¹⁾ - измерительный ток 12 мА;

• ²⁾ - ожидаемый ток короткого замыкания до 230 А;

• ³⁾ - измерительный ток 300 мА;

• ⁴⁾ - ожидаемый ток короткого замыкания до 2300 А;

Рабочий диапазон напряжения переменного тока от 90 до 550 В; Частота напряжения переменного тока от 45 до 65 Гц

Номинальный отключающий дифференциальный ток УЗО (!дп), мА

Диапазон формирования отключающего дифференциального тока УЗО (1а), мА

Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (1а), мА

УЗО типа АС (синусоидальный ток)

30

от 6 до 33

±4,1

100

от 20 до 110

±9

300

от 60 до 330

±23

500

от 100 до 550

±37

650

от 130 до 715

±47,5

Номинальный отключающий дифференциальный ток УЗО (!дп), мА

Диапазон формирования отключающего дифференциального тока УЗО (1а), мА

Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (1а), мА

УЗО типа А (пульсирующий постоянный ток)

30

от 6 до 45

±4,1

100

от 20 до 150

±9

300

от 60 до 450

±23

500

от 100 до 750

±37

650

от 130 до 975

±47,5

Примечания

Рабочий диапазон напряжения переменного тока от 90 до 450 В; Частота напряжения переменного тока от 45 до 65 Гц

Диапазон измерений, мс

Разрешение (единица младшего разряда (е.м.р.)), мс

Пределы допускаемой основной абсолютной погрешности измерений, мс

от 5,0 до 300,0

0,1

±2

Диапазоны измерений, В

Разрешение (единица младшего разряда (е.м.р.)), В

Пределы допускаемой основной абсолютной погрешности измерений, В

от 1,0 до 25,0

0,1

±(0,15-U+3 е.м.р.)

от 25,1 до 70,0

0,1

±(0,05-U+2 е.м.р.)

Примечание - U - измеренное значение напряжения прикосновения, В

Наименование характеристики

Значение для модификаций

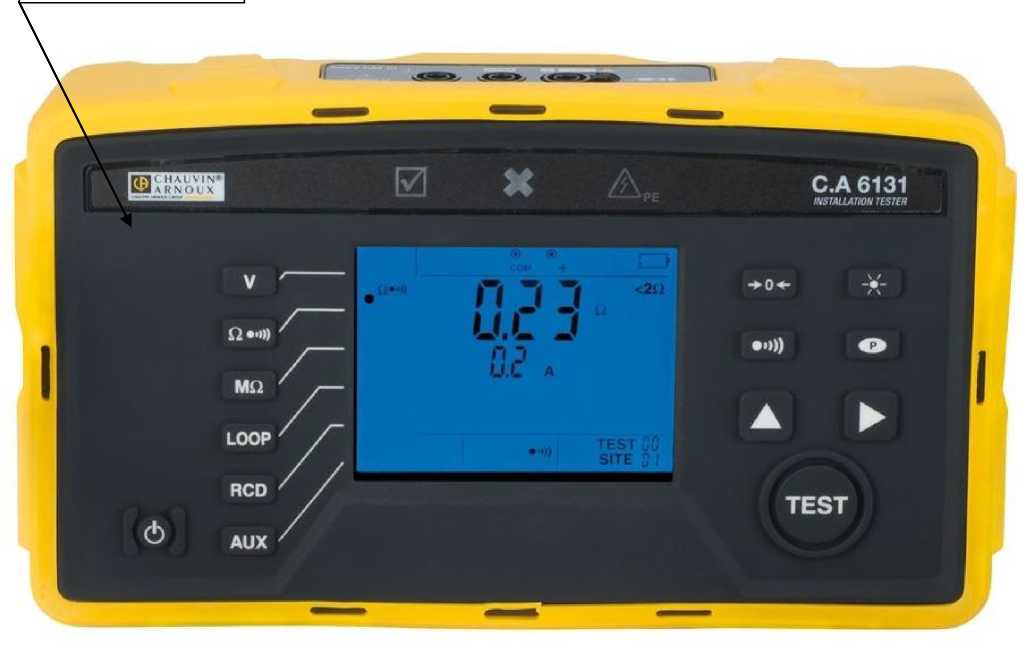

C.A 6131

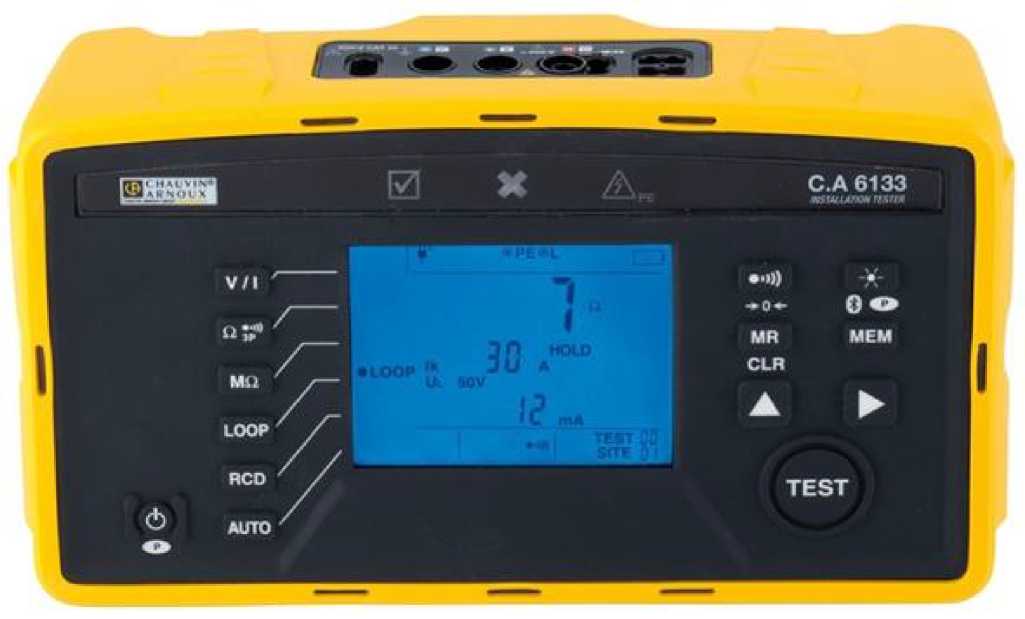

C.A 6133

Параметры электрического питания: - напряжение постоянного тока, В

9 ¹⁾

₉ ²)

Габаритные размеры (длина^хширина^хвысота), мм

223^х126^х70

Масса, кг

1,1

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +21 до +25

от 45 до 55

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +40 до 95 без конденсации

Средняя наработка на отказ, ч

10 000

Примечания

• ¹⁾ - питание от шести батарей типоразмера 6LR (AA);

• ²⁾ - питание от шести Ni-Mn аккумуляторов типоразмера 6LR (AA), заряжаемых от внешнего адаптера питания
