Номер по Госреестру СИ: 34759-07
34759-07 Клещи измерительные переменного тока
(D)
Назначение средства измерений:
Клещи измерительные переменного тока серии D предназначены для измерений силы переменного тока в однофазных цепях.

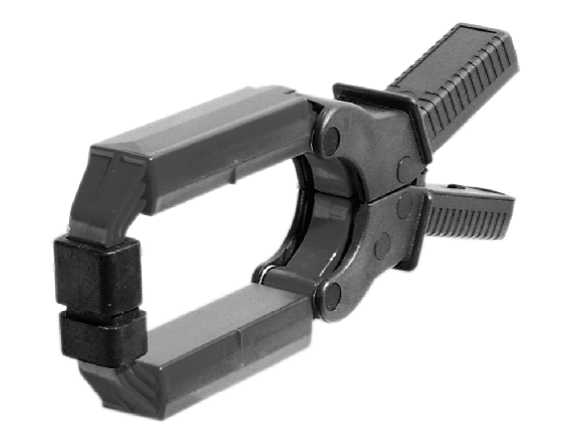

Внешний вид.
Клещи измерительные переменного тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.07.2017
Номер записи - 121297
ID в реестре СИ - 343697
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных , D36N, D30N, D,
Производитель
Изготовитель - Фирма "Chauvin-Arnoux"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 74
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 14
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Клещи измерительные переменного тока (D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chauvin-Arnoux"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20273-00 01.10.2005 |
Измерители сопротивлений, сопротивлений заземления и изоляции, C.A, CDA, ISOL и TERCA Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-00 01.10.2005 |
Измерители тока, AM, AmpFLEX, B, C, D, E, K, MN, PAC и Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-07 09.07.2017 |
Клещи измерительные переменного тока, C Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
20275-00 01.10.2005 |
Мультиметры, C.A, MX и F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20275-07 01.04.2012 |
Мультиметры, C.A Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-00 01.10.2005 |
Измерители электрических параметров комплексные, C.A и MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-07 01.02.2012 |
Приборы для комплексной проверки параметров электроустановок, C.A 6114, C.A. 6115, C.A 6030 и МХ435В Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
25260-03 |
Осциллографы-мультиметры, OX-5100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-04 01.01.2010 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-10 01.04.2015 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28433-04 01.01.2010 |
Измерители коэффициентов трансформации, DTR8500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-05 01.02.2010 |
Микроомметры промышленные, С.А10 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-07 30.05.2022 |
Микроомметры промышленные, C.A 10 и C.A 6250 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
28572-05 01.02.2010 |
Измерители сопротивлений заземления и удельного сопротивления грунта, С.А 6460 и С.А 6462 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28572-07 01.02.2012 |
Измерители сопротивления заземления и петли фаза-ноль, C.A 6454, C.A6456, C.A 6460, C.A6462 и C.A 6470 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28577-05 01.02.2010 |
Измерители сопротивлений заземления, C.A 6410, C.A 6412 и C.A 6415 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28672-05 01.03.2010 |
Ваттметры, PX120 и PX110 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-05 01.03.2010 |
Измерители показателей качества электрической энергии, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-07 01.02.2012 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-09 01.12.2014 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334, C.A 8335 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33622-06 09.07.2017 |
Трансформаторы тока гибкие, AmpFLEX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33661-06 01.01.2012 |
Измерители параметров электромашин, C.A 6121 и C.A 6160 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
33708-07 09.07.2017 |
Клещи измерительные постоянного и переменного тока, K, E и PAC Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34314-07 09.07.2017 |
Мультиметры, MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
34315-07 01.04.2012 |
Измерители силы переменного тока, Simple Logger мод. С.А 601, С.А 605 и С.А 607 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34317-07 01.04.2012 |
Мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34318-07 09.07.2017 |
Клещи-мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34319-07 09.07.2017 |
Клещи-мультиметры, F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34757-07 01.05.2012 |
Мультиметры лабораторные, MX553, MX554 и MX556 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34758-07 09.07.2017 |
Клещи измерительные переменного тока, B, Minipince, MN, Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34759-07 09.07.2017 |
Клещи измерительные переменного тока, D Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
37646-08 |
Мультиметры, MX1 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45243-10 01.08.2015 |
Осциллографы-мультиметры цифровые запоминающие, OX7042, OX7062, OX7102, OX7104, OX7202, OX7204 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48213-11 11.11.2016 |
Измерители сопротивления заземления, C.A 64xx Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
49074-12 14.02.2017 |
Измерители сопротивления заземления и удельного сопротивления грунта, C.A 6471 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
51427-12 21.08.2027 |
Микроомметры, C.A 6240, C.A 6292 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
51515-12 07.08.2027 |
Клещи электроизмерительные, серии F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
52914-13 15.01.2028 |
Измерители параметров электроустановок, C.A 6116 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53871-13 23.04.2028 |
Измерители электрической мощности, PEL 102, PEL 103, PX 110, PX 120 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53872-13 23.04.2028 |
Измерители коэффициента трансформации, DTR 8510 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61209-15 24.07.2030 |
Мегаомметры, серии C.A 6500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61216-15 24.07.2021 |
Осциллографы цифровые запоминающие, OX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
62232-15 16.11.2030 |
Анализаторы показателей качества электрической энергии, C.A 8000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
66365-16 30.12.2026 |
Измерители сопротивления заземления, серии C.A 6400 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
70937-18 23.04.2028 |
Микроомметры, C.A 6255 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71341-18 01.06.2028 |
Осциллографы цифровые запоминающие, серии OX9000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78367-20 29.05.2030 |
Измерители параметров электроустановок, серии C.A 6100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Клещи измерительные переменного тока (D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Омский ЦСМ» (RA.RU.311220) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| Федеральное бюджетное учреждение «ЦСМ в Республике Крым» (RA.RU.310576) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Клещи измерительные переменного тока (D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1925 | 1521 |
|
ФБУ Крымский ЦСМ Республика Крым |
1285 | 1521 |
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
1386 | 1521 |
|
ФБУ Ростовский ЦСМ Ростовская область |
1486 | 1521 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к клещам измерительным переменного тока серии D
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверкаосуществляется по документу МП 34759-07 «Клещи измерительные переменного тока серий B, C, D, MN, Minipince,Y. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04.10.2006 г.
Средства поверки: измеритель качества электроэнергии UF-2 (сила переменного тока
0 - 5 А, погрешность ±0,2 %; сдвиг фаз 0 ± 180о, погрешность ± 0,1 о), трансформатор тока ТТИ-5000.5 (сила переменного тока 0 - 5 А, погрешность ± 0,05 %) .
Изготовитель
Фирма «CHAUVIN-ARNOUX», Франция
Адрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux. com
Заявитель
ООО «Диагност»
Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314 E-mail: diagnost@diagnost.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения клещей измерительных переменного тока серии D (далее - клещи) - работа в качестве масштабных преобразователей силы постоянного и переменного тока при наладке и обслуживании электроустановок.
Принцип действия клещей состоит в масштабном преобразовании силы переменного тока трансформатором с разъёмным магнитным сердечником.
Клещи представляют собой подвижный магнитопровод с обмоткой, охватывающий шину измеряемого тока, сила которого преобразуется в пропорциональные значения напряжение или силы переменного тока.
В серию D входят модели D30N, D30СN, D31N, D32N, D33N, D34N, D35N, D36N, D37N, D38N, предназначенные для измерения больших токов. Две модели - D37N и D38N имеют по 3 переключаемых диапазона и выход по напряжению, остальные модели - с одним диапазоном и выходами по току.
Элементы клещей размещены в корпусах-ручках из ударопрочного пластика. Все клещи серии имеют одинаковые корпуса, массу и электрическую прочность изоляции.
Рис 1 - Внешний вид клещей серии D
Несанкционированный доступ внутрь клещей предотвращается пломбированием одного из винтов соединения передней и задней частей кожуха ручки на задней стороне корпуса.
Клещи измерительные переменного тока .........................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю часть передней части корпуса ручки наклейкой и руководство по эксплуатации типографским способом.
Таблица 1- Основные технические характеристики
|
Модель |
Диапазон измерений, A |
Сила тока, А |
Допускаемая основная погрешность, % |
Допускаемый фазовый сдвиг,..,° |
Полоса пропускания, Гц |
|
D30N |
1-3000 |
150 |
1,5 |
1,5 | |
|
600 |
0,75 |
0,75 |
30-5000 | ||
|
3000 |
0.5 |
0.5 | |||
|
D30CN |
1-3000 |
150 |
1,5 |
1,5 | |
|
600 |
0,75 |
0,75 |
30-5000 | ||
|
3000 |
0.5 |
0,5 | |||
|
D31N |
1-500 |
25 |
4 |
4 | |
|
100 |
3 |
3,5 | |||
|
500 |
3 |
2 | |||
|
1-1000 |
50 |
3 |
3 | ||
|
200 |
1,5 |
1,5 |
30-1500 | ||
|
1000 |
1 |
1 | |||
|
1-1500 |
75 |
1,5 |
1,5 | ||
|
300 |
0,75 |
0,75 | |||
|
1500 |
0,5 |
0,5 | |||
|
D32N |
1-1000 |
50 |
3 |
3 | |
|
200 |
1,5 |
1,5 | |||
|
1000 |
1 |
1 | |||
|
1-2000 |
100 |
1,5 |
1,5 | ||
|
400 |
0,75 |
0,75 |
30-1000 | ||
|
2000 |
0,5 |
0,5 | |||
|
1-3000 |
150 |
1,5 |
1,5 | ||
|
600 |
0,75 |
0,75 | |||
|
3000 |
0,5 |
0,5 | |||
|
D33N |
1-3000 |
150 |
3 |
3 | |
|
600 |
1,5 |
1,5 |
30-5000 | ||
|
3000 |
1 |
1 | |||
|
D34N |
1-500 |
25 |
5 |
6 | |
|
100 |
3 |
4 | |||
|
500 |
3 |
4 | |||
|
1-1000 |
50 |
3 |
3 | ||
|
200 |
1,5 |
1,5 |
30-1500 | ||
|
1000 |
1 |
1 | |||
|
1-1500 |
75 |
1,5 |
1,5 | ||
|
300 |
0,75 |
0,75 | |||
|
1500 |
0,5 |
0,5 | |||
|
D35N |
1-1000 |
50 |
3 |
3 | |
|
200 |
1,5 |
1,5 | |||
|
1000 |
1 |
1 | |||
|
1-2000 |
100 |
1,5 |
1,5 | ||
|
400 |
0,75 |
0,75 |
30-1500 | ||
|
2000 |
0,5 |
0,5 | |||
|
1-2400 |
150 |
1,5 |
1,5 | ||
|
600 |
0,75 |
0,75 | |||
|
3000 |
0,5 |
0,5 |
Таблица 1- продолжение
|
Модель |
Диапазон измерений, A |
Сила тока, А |
Допускаемая основная погрешность, % |
Допускаемый фазовый сдвиг, ...° |
Полоса пропускания, Гц |
|
1-3000 |
150 |
1,5 |
1,5 | ||
|
D36N |
600 |
0,75 |
0,75 |
30-5000 | |
|
3000 |
0,5 |
0,5 | |||
|
0,1-30 |
1,5 |
2 ± 10 мВ |
15 | ||
|
6 |
2 ± 10 мВ |
7 | |||
|
30 |
2 ± 10 мВ |
5 | |||
|
1-300 |
15 |
2 ± 2 мВ |
3 | ||
|
D37N |
60 |
2 ± 2 мВ |
1,5 |
30-5000 | |
|
300 |
2 ± 2 мВ |
1 | |||
|
1-3000 |
150 |
2 ± 0,5 мВ |
1,5 | ||
|
600 |
2 ± 0,5 мВ |
1 | |||
|
3000 |
2 ± 0,5 мВ |
0,5 | |||
|
0,1-30 |
1,5 |
2 ± 1 мВ |
20 | ||
|
(1-90 пик) |
6 |
2 ± 1 мВ |
10 | ||
|
30 |
2 ± 1 мВ |
5 | |||
|
1-300 |
15 |
2 ± 0,5 мВ |
3 | ||
|
D38N |
(1-900 пик) |
60 |
2 ± 0,5 мВ |
1,5 |
30-5000 |
|
300 |
2 ± 0,5 мВ |
1 | |||
|
1-3000 |
150 |
2 ± 0,2 мВ |
3 | ||
|
(1-9000 пик) |
600 |
2 ± 0,2 мВ |
1,5 | ||
|
3000 |
2 ± 0,2 мВ |
1 |
Таблица 2 - Общие технические характеристики
|
Пределы дополнительных погрешностей от изменения окружающей температуры в рабочих условиях |
0,1 % на 10 ОС | |
|
Допустимое переменное напряжение (50 Гц) между выходом и поверхностью трансформатора, В |
5500 | |
|
Г абаритные размеры (длина х ширина х глубина), мм |
315х120х48 | |
|
Диаметр шины максимальный, мм |
64 | |
|
Масса, г |
1200 | |
|
Рабочие условия |
Температура, °С |
От -10 до +50 |
|
влажность, % |
от 10 до 85 | |
Комплектность средства измерений
Клещи измерительные переменного тока .........................................................................1 шт.
Инструкция по эксплуатации .............................................................................................1 шт.
Методика поверки................................................................................................................1 шт.
