Номер по Госреестру СИ: 61216-15
61216-15 Осциллографы цифровые запоминающие
(OX)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии OX (далее - осциллографы) предназначены для исследования формы, измерения амплитудных и временных параметров электрических сигналов, напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, электрической емкости, частоты, температуры.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 3
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 4
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 5
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 6
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 7
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 24.07.2021
Номер записи -
ID в реестре СИ - 374592
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ОХ5042, Осциллограф цифровой запоминающий OX 5022 CK, Нет модификации, модификация ОХ 7204, мод. ОХ5042, Scopix OX7062, OX7204, OX7202-CSD, OX7062, OX-7104, OX 7204, OX 7202, OX 7104, OX 7042, OX 5022, OX,
Производитель
Изготовитель - Фирма "Chauvin-Arnoux"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 11
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 651 дн.
Приказы РСТ, где упоминается данный тип СИ
№877 от 2015.07.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы цифровые запоминающие (OX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chauvin-Arnoux"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20273-00 01.10.2005 |
Измерители сопротивлений, сопротивлений заземления и изоляции, C.A, CDA, ISOL и TERCA Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-00 01.10.2005 |
Измерители тока, AM, AmpFLEX, B, C, D, E, K, MN, PAC и Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-07 09.07.2017 |
Клещи измерительные переменного тока, C Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
20275-00 01.10.2005 |
Мультиметры, C.A, MX и F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20275-07 01.04.2012 |
Мультиметры, C.A Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-00 01.10.2005 |
Измерители электрических параметров комплексные, C.A и MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-07 01.02.2012 |
Приборы для комплексной проверки параметров электроустановок, C.A 6114, C.A. 6115, C.A 6030 и МХ435В Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
25260-03 |
Осциллографы-мультиметры, OX-5100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-04 01.01.2010 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-10 01.04.2015 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28433-04 01.01.2010 |
Измерители коэффициентов трансформации, DTR8500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-05 01.02.2010 |
Микроомметры промышленные, С.А10 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-07 30.05.2022 |
Микроомметры промышленные, C.A 10 и C.A 6250 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
28572-05 01.02.2010 |
Измерители сопротивлений заземления и удельного сопротивления грунта, С.А 6460 и С.А 6462 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28572-07 01.02.2012 |
Измерители сопротивления заземления и петли фаза-ноль, C.A 6454, C.A6456, C.A 6460, C.A6462 и C.A 6470 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28577-05 01.02.2010 |
Измерители сопротивлений заземления, C.A 6410, C.A 6412 и C.A 6415 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28672-05 01.03.2010 |
Ваттметры, PX120 и PX110 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-05 01.03.2010 |
Измерители показателей качества электрической энергии, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-07 01.02.2012 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-09 01.12.2014 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334, C.A 8335 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33622-06 09.07.2017 |
Трансформаторы тока гибкие, AmpFLEX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33661-06 01.01.2012 |
Измерители параметров электромашин, C.A 6121 и C.A 6160 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
33708-07 09.07.2017 |
Клещи измерительные постоянного и переменного тока, K, E и PAC Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34314-07 09.07.2017 |
Мультиметры, MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
34315-07 01.04.2012 |
Измерители силы переменного тока, Simple Logger мод. С.А 601, С.А 605 и С.А 607 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34317-07 01.04.2012 |
Мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34318-07 09.07.2017 |
Клещи-мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34319-07 09.07.2017 |
Клещи-мультиметры, F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34757-07 01.05.2012 |
Мультиметры лабораторные, MX553, MX554 и MX556 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34758-07 09.07.2017 |
Клещи измерительные переменного тока, B, Minipince, MN, Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34759-07 09.07.2017 |
Клещи измерительные переменного тока, D Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
37646-08 |
Мультиметры, MX1 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45243-10 01.08.2015 |
Осциллографы-мультиметры цифровые запоминающие, OX7042, OX7062, OX7102, OX7104, OX7202, OX7204 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48213-11 11.11.2016 |
Измерители сопротивления заземления, C.A 64xx Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
49074-12 14.02.2017 |
Измерители сопротивления заземления и удельного сопротивления грунта, C.A 6471 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
51427-12 21.08.2027 |
Микроомметры, C.A 6240, C.A 6292 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
51515-12 07.08.2027 |
Клещи электроизмерительные, серии F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
52914-13 15.01.2028 |
Измерители параметров электроустановок, C.A 6116 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53871-13 23.04.2028 |
Измерители электрической мощности, PEL 102, PEL 103, PX 110, PX 120 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53872-13 23.04.2028 |
Измерители коэффициента трансформации, DTR 8510 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61209-15 24.07.2030 |
Мегаомметры, серии C.A 6500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61216-15 24.07.2021 |
Осциллографы цифровые запоминающие, OX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
62232-15 16.11.2030 |
Анализаторы показателей качества электрической энергии, C.A 8000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
66365-16 30.12.2026 |
Измерители сопротивления заземления, серии C.A 6400 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
70937-18 23.04.2028 |
Микроомметры, C.A 6255 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71341-18 01.06.2028 |
Осциллографы цифровые запоминающие, серии OX9000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78367-20 29.05.2030 |
Измерители параметров электроустановок, серии C.A 6100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Осциллографы цифровые запоминающие (OX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Осциллографы цифровые запоминающие (OX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
8500 | 7178 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7332 | 7178 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4560 | 7178 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 7178 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8500 | 7178 |
Программное обеспечение
Характеристики программного обеспечения приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (SX-METRO/P) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую дистанционно конфигурировать прибор; сохранять результаты измерений на жестком диске компьютера; проводить анализ результатов; распечатывать отчеты. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
OX 5022, OX 5042 |
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | |
|
Идентиф икационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.02 |
Не ниже 4.21 |
|
Цифровой идентификатор ПО |
025554А8 hex |
E561FC64 hex |
|
Другие идентификационные данные (если имеются) |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серии OX
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-2 -2-109 Гц.
-
5. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
-
6. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
-
7. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости.
-
8. Техническая документация фирмы «Chauvin-Arnoux», Франция.
Поверка
Поверкаосуществляется по документу МП 61216-15 «Осциллографы цифровые запоминающие серии OX. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05), калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Изготовитель
Фирма «Chauvin-Arnoux», Франция.
Адрес: 190, rue Championnet, 75876 PARIS Cedex 18, France.
Тел. +33 1 44 85 44 85 Факс: +33 1 46 27 73 89
Web-сайт: http://www.chauvin-arnoux.fr
Заявитель
ООО «МТ ЭНЕРГО», г. Санкт-Петербург.
Адрес: 197198, г. Санкт-Петербург, ул. Введенская, д. 21, пом. 1Н.
Тел: 8 (812) 644 53 20; факс: (812) 644 53 20
Web-сайт: http://www.megatester.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы серии OX изготавливаются в виде модификаций OX 5022, OX 5042, OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204.
Модификации осциллографов серий отличаются количеством входных каналов, полосой пропускания, функциональностью и комплектом поставки. В зависимости от комплектности, к типу приборов добавляются дополнительные буквенные обозначения, записываемые после модификации (таблица 3).
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Ручное управление осциллографами обеспечивается при помощи кнопок прямого доступа к наиболее употребительным функциям, а также через сенсорный ЖК-дисплей (touch screen) с Windows-подобным меню (опция). Для связи с внешними устройствами имеются интерфейсы USB, RS-232, Ethernet.
Приборы могут работать в режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, АНАЛИЗАТОР ГАРМОНИК, РЕГИСТРАТОР ДАННЫХ. Управление режимами измерения производится встроенным микропроцессором.
Для хранения информации осциллографы типов OX 7202, OX 7204 имеют встроенную память объемом 2 Мб и съемную карту памяти типа SD емкостью от 512 Мб до 2 Гб.
В режиме ОСЦИЛЛОГРАФ приборы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов..
Приборы имеют функции: автоматической настройки для получения осциллограммы, автоматического измерения 19 амплитудных и временных параметров, курсорных измерений, допускового контроля, автоматической записи кадров сигнала через заданный интервал времени или по сигналу функции допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.
Все осциллографы имеют регулируемый уровень запуска и позволяют осуществлять запуск от сигнала любого из измерительных каналов и внешнего сигнала.
В режиме МУЛЬТИМЕТР приборы позволяют измерять напряжение постоянного и переменного тока, электрическое сопротивление, электрическую емкость, частоту, проверять полупроводниковые компоненты, целостность цепи. Для измерения температуры используются внешние датчики в виде термопар или термометров сопротивления (Pt 100). Для измерения мощности в одно- и трехфазных сетях приборы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX.
В режиме АНАЛИЗАТОР ГАРМОНИК приборы отображают гармонические составляющие сигнала. Спектрограммы можно отобразить одновременно по всем каналам. Результаты отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.
В режиме РЕГИСТРАТОР, приборы позволяют осуществлять накопление данных с минимальным интервалом, эквивалентным 40 мкс между измерениями и вести запись дольше одного месяца. Приборы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (50 000 измерений) и автоматическое протоколирование фактов и времени неисправности (50 окон по 1000 измерений). Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).
В приборы обладают патентованной системой ProbiX самонастраивающихся (plag and play) принадлежностей, которая позволяет работать с большим количеством различных датчиков (напряжения, тока, температуры и т.д.) с унифицированным выходом (от 0 до 10 В, от 4 до 20 мА). Осциллографы обеспечивает калибровку и питание подключенных датчиков.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, ЖКИ.
Осциллографы выполнены в малогабаритных переносных пластиковых корпусах. На передней панели размещены: ЖК-дисплей и кнопки управления. ЖК-дисплеи имеют подсветку и могут быть, в зависимости от модификации, двух видов - обычный монохромный либо сенсорный цветной (TFT). На задней панели размещены стилус, крышка батарейного отсека, настольная подставка. На верхней торцевой панели размещены разъемы измерительных каналов. На левой торцевой панели имеется ручка для переноски. На правой торцевой панели размещены разъем для подключения внешнего блока питания, разъемы интерфейсов USB, RS-232, Centronics, разъем сети Ethernet, слот для подключения карты памяти.
Питаются осциллографы от сменной NiMH батареи или от сети переменного тока. Блок питания - внешний.
Для предотвращения несанкционированного доступа все измерители пломбируются специальными наклейками, при повреждении которых остается несмываемый след. На наклейке в виде штрих-кода указан серийный номер прибора и дата продажи (отгрузки).

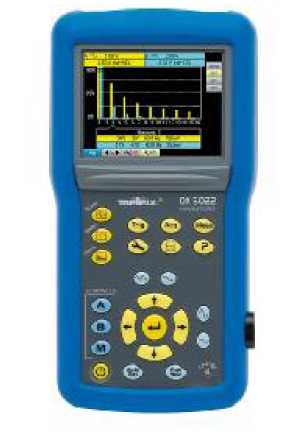

OX 5022

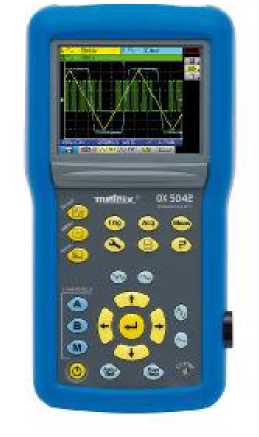

OX 5042

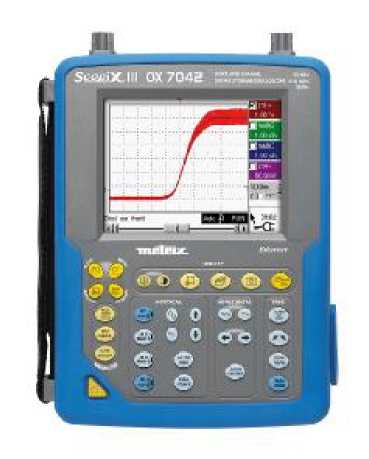

OX 7042

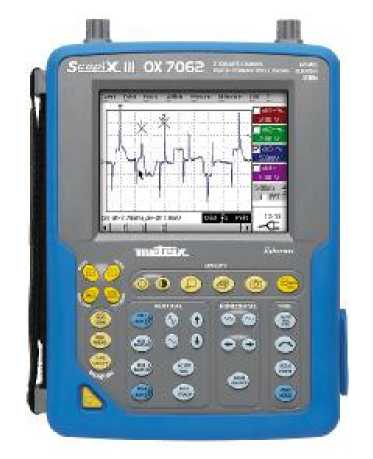

OX 7062

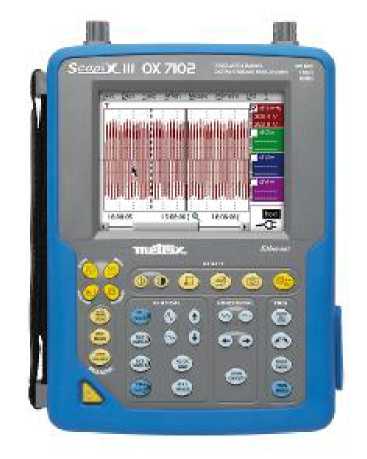

OX 7102

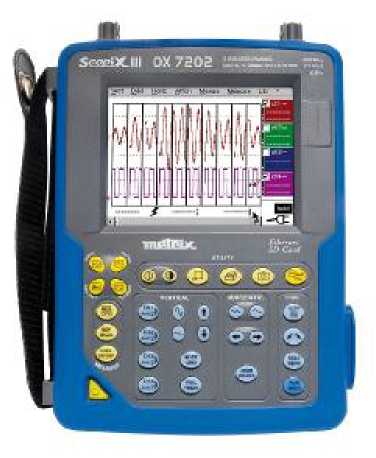

OX 7202

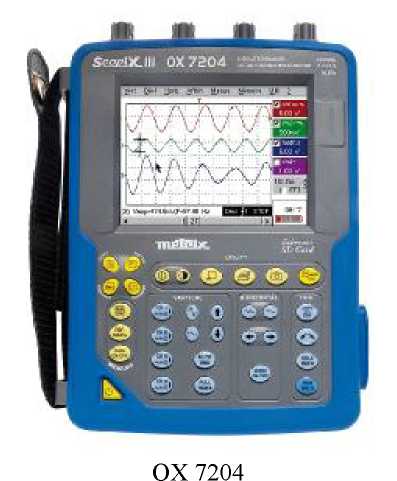

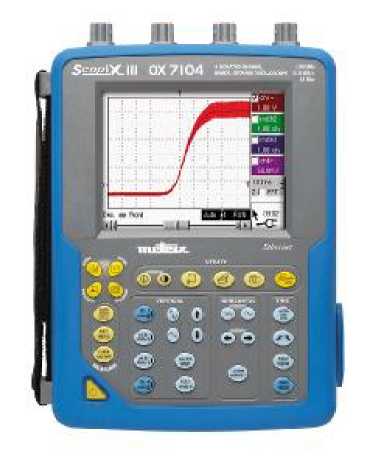

OX 7104
Таблица 6 - Комплектность (основной комплект поставки)
|
Наименование |
Количество |
|
Осциллограф |
1 шт. |
|
Измерительные пробники |
По числу каналов |
|
Внешний блок питания |
1 шт. |
|
Делитель 1:10 (250 МГц, от 600 до 1000 В) типа ProbiX HX0030(A) |
1 шт. |
|
Адаптер BNC 250 МГц типа ProbiX HX0031 |
1 шт. |
|
Адаптер типа ProbiX HX0033 |
1 шт. |
|
Комплект проводов диаметром 4 мм |
1 шт. |
|
Ethernet-кабель типа HX0040 |
1 шт. |
|
USB-кабель типа HX0084 |
1 шт. |
|
Стилус |
1 шт. |
|
Микро-SD карта и SD-card адаптер |
1 шт. |
|
Сумка для переноски |
1 шт. |
|
CD-диск с документацией |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 7 - Комплектность (опциональная поставка)
|
Наименование |
Количество | |
|
Принадлежности и щупы типа ProbiX | ||
|
HX0003 |
Пробник 1:10, 150 МГц, 400 В |
По заказу |
|
HX0004 |
Пробник 1:10, 150 МГц, 1000 В | |
|
HX0005 |
Пробник 1:10, 450 МГц, 1000 В | |
|
HX0006 |
Пробник 1:100, 300 МГц, 5 кВ | |
|
HX0007 |
Пробник типа «зажим» | |
|
HX0008 |
Пробник типа «крокодил» | |
|
HX0027 |
Пробник 1:1000, 30 МГц, 20 кВ | |
|
HX0032 |
ProbiX 50 Q BNC адаптер 250 \"1Гц | |
|
HX0034 |
Токоизмерительные клещи до 80 A | |
|
HX0035 |
Адаптер температурный для термопары типа «K» | |
|
HX0036 |
Адаптер температурный для термопреобразователя «Pt100» | |
|
HX0071 |
Промышленный набор принадлежностей для HX0030A | |
|
HX0072 |
ProbiX трансформаторы тока AmpFLEX, от 5 до 3500 А | |
|
Наименование |
Количество |
|
HX0073: ProbiX трансформаторы тока MiniAmpFLEX, от 1 A до 350 A | |
|
Связь с ПК | |
|
HX0039: Прямой RJ45 Ethernet кабель |
По заказу |
|
HX0041: Адаптер RS232/Centronics | |
|
HX0042: Кабель 9-pin RS232/SUBD | |
|
HX0056: Адаптер ^Б-мастер^232 | |
|
P01101815: Адаптер DB9M/DB25M | |
|
SX-METRO/P: Программное обеспечение | |
|
HX0084: USB- кабель | |
|
Транспортировка/питание прибора | |
|
HX0038: Транспортировочный жесткий кейс |
По заказу |
|
HX0061: Зарядное устройство для питания от прикуривателя а/м | |
|
HX0063: Батарея стандартная и внешнее зарядное устройство | |
|
Комплект (KIT) дополнительного оборудования | |
|
HX0057: Комплект (KIT), включающий: |
По заказу |
|
HX0038: кейс | |
|
HX0030(A): дополнительный щуп 250 МГц | |
|
HX0031: BNC адаптер | |
|
HX0039: Ethernet кабель | |
|
Программное обеспечение SX-METRO/P с кабелем RS-232 | |
Таблица 2 -
|
Характеристика |
Значение | |
|
Режим осциллографа | ||
|
Число входных аналоговых каналов |
OX 5022, OX 5042, OX 7042, OX 7062, OX 7102, OX 7202 |
2 |
|
OX 7104, OX 7204 |
4 | |
|
Максимальная частота дискретизации в реальном времени |
OX 5022, OX 5042 |
50 МГц на каждый канал |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
2,5 ГГц на каждый канал | |
|
Длина записи |
OX 5022, OX 5042 |
2500 точек на канал |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
от 2500 точек на канал до 50000 точек на канал | |
|
Канал вертикального отклонения | ||
|
Входной импеданс |
OX 5022, OX 5042 |
1 МОм ± 0,5 %/17 пФ |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
1 МОм ± 0,5 %/12 пФ | |
|
Максимальное входное напряжение |
OX 5022, OX 5042 |
600 В |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Характеристика |
Значение | |
|
Разрешение по вертикали |
OX 5022, OX 5042 |
9 бит |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
12 бит | |
|
Диапазон установки коэффициентов отклонения (КО) |
OX 5022, OX 5042 |
от 5 мВ/дел до 20 В/дел |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
от 2,5 мВ/дел до 20 В/дел | |
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения 1) |
OX 5022, OX 5042 |
± (0,02-8 [дел]-Ко [В/дел]) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Полоса пропускания по уровню минус 3 дБ, не менее |
OX 5022 |
20 МГц |
|
OX 5042 |
40 МГц | |
|
OX 7042 |
40 МГц | |
|
OX 7062 |
60 МГц | |
|
OX 7102, OX 7104 |
100 МГц | |
|
OX 7202, OX 7204 |
200 МГц | |
|
Время нарастания переходной характеристики, не более 2) |
OX 5022 |
17,5 нс |
|
OX 5042 |
8,75 нс | |
|
OX 7042 |
8,75 нс | |
|
OX 7062 |
5,85 нс | |
|
OX 7102, OX 7104 |
3,5 нс | |
|
OX 7202, OX 7204 |
1,9 нс | |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (Кр) |
OX 5022, OX 5042 |
от 25 нс/дел до 200 с/дел |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
от 1 нс/дел до 200 с/дел | |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов |
OX 5022, OX 5042 |
± (0,0ГТизм + 0,02[делрКр + 5 нс) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± (0,0ГТизм + 0,02[делрКР + 1 нс) | |
|
Режим мультиметра | ||
|
Пределы измерений напряжения постоянного тока |
OX 5022, OX 5042 |
0,8 В; 8 В; 80 В; 800 В |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
OX 5022, OX 5042 |
± (0,0Гиизм. + 20 е.м.р.) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± (0,003/иизм. + 15 е.м.р.) | |
|
Пределы измерений напряжения переменного тока |
OX 5022, OX 5042 |
0,6 В; 6 В; 60 В; 600 В |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
OX 5022, OX 5042 |
± (0,0Гиизм. + 20 е.м.р.) 3) ± (0,02^иизм. + 20 е.м.р.) 4) ± (0,03^иизм. + 20 е.м.р.) 5) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± (0,0Гиизм. + 15 е.м.р.) 3) ± (0,02^иизм. + 15 е.м.р.) 4) | |
|
Характеристика |
Значение | |
|
± (0,03-иизм. + 15 е.м.р.) 6) | ||
|
Пределы измерений электрического сопротивления |
OX 5022, OX 5042 |
80 Ом; 800 Ом; 8 кОм; 80 кОм; 800 кОм; 8 МОм; 32 МОм |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
OX 5022, OX 5042 |
± (0,02<Иизм. + 10 е.м.р.) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± (0,0054<изм. + 25 е.м.р.) | |
|
Пределы измерений электрической емкости |
OX 5022, OX 5042 |
5 нФ; 50 нФ; 500 нФ; 5 мкФ; 50 мкФ; 500 мкФ; 5 мФ |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 | ||
|
Пределы допускаемой абсолютной погрешности измерения электрической емкости |
OX 5022, OX 5042 |
± (0,02^Сизм. + 10 е.м.р. + 200 пФ) |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± (0,02^Сизм. + 10 е.м.р.) | |
|
Диапазон измерений частоты |
OX 5022, OX 5042 |
20 Гц - 50 кГц |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
20 Гц - 200 кГц | |
|
Пределы допускаемой абсолютной погрешности измерения частоты |
OX 5022, OX 5042 |
± 0,003Тизм. |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
± 0,002Тизм. | |
|
Общие технические характеристики | ||
|
Электрическое питание |
OX 5022, OX 5042 |
7,2 В; шесть NiMh аккумуляторов напряжением 1,2 В емкостью 2700 мА^ч. 98 - 264 В; 50/60 Гц |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
9,6 В; NiMh аккумулятор емкостью 4 А-ч. 98 - 264 В; 50/60 Гц | |
|
Габаритные размеры |
OX 5022, OX 5042 |
214x110x57 мм |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
345x275x200 мм | |
|
Масса |
OX 5022, OX 5042 |
0,96 кг |
|
OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 |
2,1 кг | |
|
Рабочие условия применения:
|
от 0 до + 40 °С до 80 % при 31 °С | |
Примечание: КО - установленный коэффициент отклонения, В/дел;
КР - установленный коэффициент развертки, с/дел;
-
1) - при частоте меандра 1 кГц и усреднении по 4 реализациям;
-
2) - вычисляемый параметр;
-
3) - в диапазоне частот от 40 Гц до 5 кГц;
-
4) - в диапазоне частот от 5 до 10 кГц;
-
5) - в диапазоне частот от 10 до 50 кГц;
-
6) - в диапазоне частот от 10 до 200 кГц;
иизм - измеренное значение напряжения, В; Тизм. - измеренное значение временного интервала, с;
И.изм. - измеренное значение электрического сопротивления;
Сизм. - измеренное значение электрической емкости;
Fизм. - измеренное значение частоты; е.м.р. - единица младшего разряда.
Таблица 3 - осциллографов OX 5022, OX 5042 с дополнительными аксессуарами
|
Наименование измеряемой физической величины |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
|
Температура ) |
От минус 40 до 0 °С |
± (0,008^Тизм. + 2 е.м.р.) |
|
От 0 до плюс 1000 °С |
± (0,005^Тизм. + 1 е.м.р.) |
Примечание: 1) - с термопарой типа «К»;
Тизм. - измеренное значение температуры;
е.м.р. - единица младшего разряда.
Таблица 4 - осциллографов OX 7042, OX 7062, OX 7102, OX 7104, OX 7202, OX 7204 с дополнительными аксессуарами
|
Наименование измеряемой физической величины |
Предел (диапазон) измерений |
Пределы допускаемой абсолютной погрешности |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0034) |
От 0 до 45 А |
± (0,015^изм. + 2 мА) |
|
От 45 до 80 А |
± 0,04^изм. | |
|
Температура 1) (Опция HX0035) |
От минус 40 °С до плюс 1250 °С |
± (0,01 ^изм. + 3,5 °С) |
|
Температура 2) (Опция HX0036) |
От минус 100 °С до плюс 500 °С |
± (0,01 ^изм. + 1,5 °С) |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0072) |
От 5 до 3000 А |
± (0,01 Иизм. + 0,5 А) |
|
Сила переменного тока. Частота 50 Гц. (Опция HX0073) |
От 1 до 300 А |
± (0,01 Низм. + 0,07 А) |
|
Сила постоянного тока (Опция HX0094) |
От 4 до 20 мА |
± 0,001 ^изм. |
|
Напряжение постоянного тока (Опция HX0095) |
1000 В |
± 0,002•Uизм. |
Примечание: 1) - с термопарой типа «К»;
2) - с термопреобразователем сопротивления типа «PT100»; 1изм. - измеренное значение силы тока;
Тизм. - измеренное значение температуры; иизм. - измеренное значение напряжения.
Таблица 5 - Виды буквенных обозначений
|
Буква в обозначении типа |
Расшифровка |
|
«В» |
Второе поколение приборов |
|
«м» |
Черно-белый (монохромный) дисплей |
|
«С» |
Цветной дисплей |
|
«К» |
Комплект (KIT) дополнительного оборудования |
|
«Р» |
Токоизмерительные клещи для измерения мощности |
|
«SD» |
Съемная карта памяти типа SD |
