Номер по Госреестру СИ: 33622-06
33622-06 Трансформаторы тока гибкие
(AmpFLEX)
Назначение средства измерений:
Трансформаторы тока гибкие серии AmpFLEX моделей А100, А101, А193 и А195 предназначены для измерения силы переменного тока в однофазных цепях.
Внешний вид.
Трансформаторы тока гибкие
Рисунок № 1
Общие сведения
Дата публикации - 01.06.2023
Срок свидетельства - 09.07.2017
Номер записи - 119893
ID в реестре СИ - 342293
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, мод. А100, мод. А 100, А100 300-3000/3, А100, AmpFLEX, мод А100, AmpFlex A100, A100,
Производитель
Изготовитель - Фирма "Chauvin-Arnoux"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 17
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3407 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Твердое минеральное топливо" (ТК 179)
Наличие аналогов СИ: Трансформаторы тока гибкие (AmpFLEX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chauvin-Arnoux"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20273-00 01.10.2005 |
Измерители сопротивлений, сопротивлений заземления и изоляции, C.A, CDA, ISOL и TERCA Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-00 01.10.2005 |
Измерители тока, AM, AmpFLEX, B, C, D, E, K, MN, PAC и Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20274-07 09.07.2017 |
Клещи измерительные переменного тока, C Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
20275-00 01.10.2005 |
Мультиметры, C.A, MX и F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20275-07 01.04.2012 |
Мультиметры, C.A Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-00 01.10.2005 |
Измерители электрических параметров комплексные, C.A и MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
20276-07 01.02.2012 |
Приборы для комплексной проверки параметров электроустановок, C.A 6114, C.A. 6115, C.A 6030 и МХ435В Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
25260-03 |
Осциллографы-мультиметры, OX-5100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-04 01.01.2010 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28432-10 01.04.2015 |
Мегаомметры, C.A 65 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
1 год | |
|
28433-04 01.01.2010 |
Измерители коэффициентов трансформации, DTR8500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-05 01.02.2010 |
Микроомметры промышленные, С.А10 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28571-07 30.05.2022 |
Микроомметры промышленные, C.A 10 и C.A 6250 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
28572-05 01.02.2010 |
Измерители сопротивлений заземления и удельного сопротивления грунта, С.А 6460 и С.А 6462 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28572-07 01.02.2012 |
Измерители сопротивления заземления и петли фаза-ноль, C.A 6454, C.A6456, C.A 6460, C.A6462 и C.A 6470 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28577-05 01.02.2010 |
Измерители сопротивлений заземления, C.A 6410, C.A 6412 и C.A 6415 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28672-05 01.03.2010 |
Ваттметры, PX120 и PX110 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-05 01.03.2010 |
Измерители показателей качества электрической энергии, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-07 01.02.2012 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
28710-09 01.12.2014 |
Измерители показателей качества электрической энергии, C.A 8220, C.A 8230, C.A 8332, C.A 8334, C.A 8335 и C.A 8352 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33622-06 09.07.2017 |
Трансформаторы тока гибкие, AmpFLEX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
33661-06 01.01.2012 |
Измерители параметров электромашин, C.A 6121 и C.A 6160 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
33708-07 09.07.2017 |
Клещи измерительные постоянного и переменного тока, K, E и PAC Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34314-07 09.07.2017 |
Мультиметры, MTX 3240, MTX 3250, MTX 3281, MTX 3282, MTX 3283 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
34315-07 01.04.2012 |
Измерители силы переменного тока, Simple Logger мод. С.А 601, С.А 605 и С.А 607 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34317-07 01.04.2012 |
Мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34318-07 09.07.2017 |
Клещи-мультиметры, MX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34319-07 09.07.2017 |
Клещи-мультиметры, F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34757-07 01.05.2012 |
Мультиметры лабораторные, MX553, MX554 и MX556 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
2 года | |
|
34758-07 09.07.2017 |
Клещи измерительные переменного тока, B, Minipince, MN, Y Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
34759-07 09.07.2017 |
Клещи измерительные переменного тока, D Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
37646-08 |
Мультиметры, MX1 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45243-10 01.08.2015 |
Осциллографы-мультиметры цифровые запоминающие, OX7042, OX7062, OX7102, OX7104, OX7202, OX7204 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
48213-11 11.11.2016 |
Измерители сопротивления заземления, C.A 64xx Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
49074-12 14.02.2017 |
Измерители сопротивления заземления и удельного сопротивления грунта, C.A 6471 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
51427-12 21.08.2027 |
Микроомметры, C.A 6240, C.A 6292 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
51515-12 07.08.2027 |
Клещи электроизмерительные, серии F Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
52914-13 15.01.2028 |
Измерители параметров электроустановок, C.A 6116 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53871-13 23.04.2028 |
Измерители электрической мощности, PEL 102, PEL 103, PX 110, PX 120 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
53872-13 23.04.2028 |
Измерители коэффициента трансформации, DTR 8510 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61209-15 24.07.2030 |
Мегаомметры, серии C.A 6500 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
61216-15 24.07.2021 |
Осциллографы цифровые запоминающие, OX Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
62232-15 16.11.2030 |
Анализаторы показателей качества электрической энергии, C.A 8000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
66365-16 30.12.2026 |
Измерители сопротивления заземления, серии C.A 6400 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
70937-18 23.04.2028 |
Микроомметры, C.A 6255 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71341-18 01.06.2028 |
Осциллографы цифровые запоминающие, серии OX9000 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
78367-20 29.05.2030 |
Измерители параметров электроустановок, серии C.A 6100 Фирма "Chauvin-Arnoux" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Трансформаторы тока гибкие (AmpFLEX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 10 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Трансформаторы тока гибкие (AmpFLEX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 3308 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
1965 | 3308 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2060 | 3308 |
|
ФБУ УРАЛТЕСТ Свердловская область |
3205 | 3308 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока гибким серии AmpFLEX
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «CHAUVIN-ARNOUX», Франция.
Поверка
Поверка осуществляется по документу МП 33622-06 «Трансформаторы тока гибкие серии AmpFLEX. Методика поверки». утвержденному ГЦИ СИ ФГУП «ВНИИМС » 03.10.2006 г.Средства поверки: трансформатор тока И532 (5 А-1000 А, погреш. ±0,02 %), трансформатор тока И523 (номинальные токи 4;5;6;8;10 кА, погреш. ±0,05 %), амперметр Д5017 (0-5 А, погрешн. ±0,2 %), вольтметр унверсальный В7-78 (напряжение переменного тока 0-750 В, по-греш. ± (0,06% иизм +300 е.м.р., сила переменного тока 0 -1 А, погреш. ± (0,3 % 1изм+ 300 е.м.р., где иизм и 1изм - измеряемые величины тока и напряжения), фазометр Ф2-34 (0 ± 180о , погреш. ±0,2о, калибратор универс. FLUKE 5520A (сила переменного тока 0 -1000 А, погреш. ±0,03 %, Напряжение переменного тока 0-1000 В, погреш. ±0,05 %, сдвиг фаз 0 ± 180° погреш. 0,1°).
Изготовитель
Фирма «CHAUVIN-ARNOUX», ФранцияАдрес: 190, rue Championnet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux.com
Заявитель
ООО «Диагност»
Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314
E-mail:
diagnost@diagnost.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения трансформаторов тока гибких серии AmpFLEX (далее-прибор) - работа в качестве масштабных преобразователей силы переменного тока при наладке и обслуживании электроустановок.
Принцип действия приборов основан на преобразовании (дифференцировании) трансформатором без магнитного сердечника сигнала силы переменного тока, протекающего по первичной обмотке в напряжение на вторичной обмотке, которое внешним интегратором преобразуется в напряжение, пропорциональное силе тока первичной обмотки.
Трансформатор тока выполнен в виде сердечника из гибкого диэлектрика с равномерно намотанной по всему сердечнику вторичной обмоткой, который замыкается вокруг шины с измеряемым током, играющей роль первичной обмотки (пояс Роговского).
Модель А100, предназначена для преобразования силы переменного тока шины в пропорциональное напряжение переменного тока на выходе, для чего напряжение вторичной обмотки интегрируется входящим в состав модели интегратором.
Модель имеет ряд модификаций, отличающихся диапазоном измерений и длиной гибкого трансформатора.
Модели А193 и А195 для работы с измерительными приборами фирмы «CHAUVIN-ARNOUX», включающих необходимые для вычисления силы тока интеграторы, содержат только гибкий трансформатор тока.
Модель А101 для комплектации изделий сторонних производителей содержит только гибкий трансформатор тока, полностью идентичный модели А 100.
Трансформаторы тока всех моделей имеют гибкие изолированные оболочки и замки для фиксации замкнутого положения.
Интегратор модели А100 вместе с питающей его гальванической батареей размещён в отдельной коробке, соединённой с гибким трансформатором экранированным кабелем.
Выход модели А100 выполнен как защищённая вилка с штырями диаметром 4 мм, выходы других моделей соответствуют входным разъёмам изделий, которыми они комплектуются.

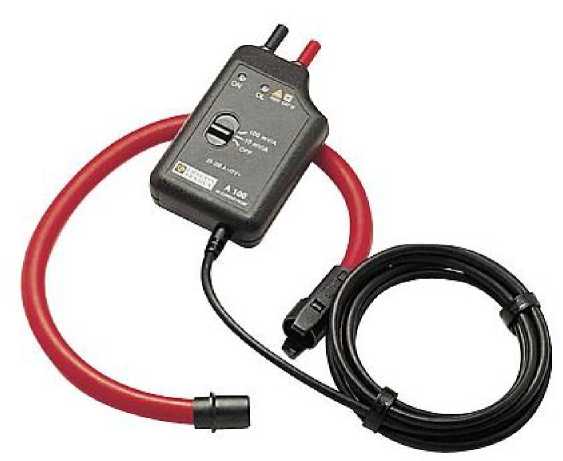

Рис 1 - Внешний вид прибора А100
Несанкционированный доступ внутрь трансформатора предотвращается несъёмной изолирующей оболочкой, внутрь интегратора - пломбированием винта крепления на нижней стенке корпуса.
Трансформаторы тока гибкие серии AmpFLEX (А100 с интегратором)..........................1 шт.
Руководство по эксплуатации...............................................................................................1 шт.
Методика поверки ..................................................................................................................1 шт.
Знак утверждения типаЗнак утверждения типа наносится на замок гибкого трансформатора наклейкой и руководство по эксплуатации типографским способом.
Таблица 1- Основные характеристики модификаций модели А100, А193 и А195
|
Модификации |
Пределы измерения, A |
Коэффициент передачи, мВ/A |
Допускаемая основная погрешность, % |
Допускаемый сдвиг фазы на 50 Гц,...° |
Макс. напряж. смещения входа по постоянному току, мВ |
Остаточные показания, А |
|
А100 |
0.5- 20 |
100 |
Не нормир. |
1,3 |
50 |
0,2 |
|
20-200/2 |
5-200 |
10 |
1 |
5 | ||
|
А100 2000/2 |
5- 2000 |
1 |
1 |
0,7 |
2 |
0,2 |
|
А100 |
5-200 |
10 |
1 |
0,7 |
5 |
0,2 |
|
200-2000/2 |
0,5-2000 |
1 |
2 | |||
|
А100 |
5-3000 |
10 |
1 |
0,7 |
4 |
0,2 |
|
300-3000/3 |
1 |
2 | ||||
|
А100 |
5-1000 |
10 |
1 |
0,5 |
2 |
0,5 |
|
1000-10000/1 |
5-10000 |
1 |
1 | |||
|
А100 по заказу |
Любой, указанный выше |
Соответствует пределу измерений |
Зависит от комплектующих |
- |
- |
- |
|
А193 |
10-100 100-3000 |
0,04666 |
-н -н |
0,5 |
- |
- |
|
А195 |
25-3000 |
0,04666 |
±1 |
1 |
- |
- |
Коэффициент амплитуды при максимальном токе для А100 20-200/2, А100 2000/2 и А100
200-2000/2 не более 2,25, для А100 300-3000/3 не более 1,5 и для А100 1000-10000/1 не более 4,5.
Таблица 2 - Общие характеристики моделей А100, А193 и А195
|
Дополнительная погрешность от изменения температуры, %/ 10 оС |
± 0,5 |
|
Дополнительная погрешность от изменения влажности, % |
±0,2 (влажность от 10 до 85 %) |
|
Полоса пропускания, Гц модель А100 модели А193 и А195 |
10 - 20000 10-100 |
|
Допустимое переменное напряжение (50 Гц) между выходом и поверхностью трансформатора, В модель А100, А101 модели А193 и А195 |
600 1000 |
|
Питание модель А100 модели А193 и А195 |
Щелочная батарея 9 В |
|
Рабочие условия Температура, °С влажность, % |
От -10 до +55 Менее 90 при 55 °С |
Таблица 3 - Габаритные размеры и масса трансформаторов А100, А193 и А195
|
Модификация |
Диаметр, см |
Длина см |
Масса, г |
|
А101, А100 20-200/2 |
1,2 |
45 |
120 |
|
А101, А100 2000/2 |
1,2 |
45 |
120 |
|
80 |
240 | ||
|
А101, А100 200-2000/2 |
1,2 |
45 |
120 |
|
80 |
240 |
|
Модификация |
Диаметр, см |
Длина см |
Масса, г |
|
А101, А100 300-3000/3 |
1,2 |
45 |
120 |
|
80 |
240 | ||
|
120 |
360 | ||
|
А101, А100 1000-10000/1 |
1,2 |
120 |
360 |
|
А100 по заказу |
1,2 |
до 99 |
до 300 |
|
А193 |
1,2 |
80 |
120 |
|
А195 |
1,2 |
45 |
120 |
|
80 |
240 |
Таблица 4 - Габаритные размеры и масса интегратора модели А100
|
Г абаритные размеры, см (длина х ширина х глубина) |
140х64х28 |
|
Масса, г |
200 |
Трансформаторы тока гибкие серии AmpFLEX (А100 с интегратором)..........................1 шт.
Руководство по эксплуатации...............................................................................................1 шт.
Методика поверки ..................................................................................................................1 шт.
