Номер по Госреестру СИ: 79529-20
79529-20 Модули аналоговых сигналов
(МАС-02)
Назначение средства измерений:
Модули аналоговых сигналов МАС-02 (далее - модули МАС-02) предназначены для измерений электрического сопротивления, напряжения постоянного тока, частоты следования импульсов.

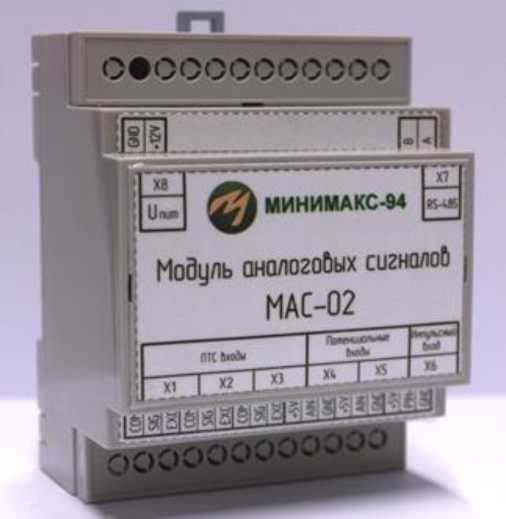

Внешний вид.
Модули аналоговых сигналов
Рисунок № 1
Общие сведения
Дата публикации - 24.09.2025
Срок свидетельства - 06.11.2025
Номер записи -
ID в реестре СИ - 1383416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, МАС-02,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 848
Выдано извещений - 1
Кол-во периодических поверок - 130
Кол-во средств измерений - 784
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Модули аналоговых сигналов (МАС-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Модули аналоговых сигналов (МАС-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 248 | 1 | 246 | 2 | 0 | 248 | 246 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 61 | 0 | 61 | 1 | 61 | 0 | 61 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 415 | 402 | 13 | 0 | 25 | 25 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 120 | 120 | 70 | 50 | 0 | 0 | 0 | 0 |
Стоимость поверки Модули аналоговых сигналов (МАС-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
13200 | 6900 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
600 | 6900 |
Программное обеспечение
Модули МАС-02 имеют встроенное программное обеспечение «MAS», которое обеспечивает работу модулей МАС-02, прием, обработку и передачу измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«MAS» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.25 |
|
Цифровой идентификатор ПО |
89859D88h* |
|
* рассчитан по алгоритму CRC32 | |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на корпус модуля МАС-02 и типографским способом на паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям аналоговых сигналов МАС-02ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приказ Федерального агентства по техническому регулированию и метрологии № 3457 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии № 1621 от 31.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты (ФГУП "ВНИИФТРИ")»
Технические условия «Модуль аналоговых сигналов МАС-02. МРАШ.411611.002 ТУ»
Поверка
Поверкаосуществляется по документу МП 2540-0079-2020 «ГСИ. Модули аналоговых сигналов МАС-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.07.2020 г.
Основные средства поверки:
Мера электрического сопротивления постоянного тока многозначная типа Р3026-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56523-14.
Калибратор универсальный Н4-17, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11.
Рабочий эталон 4-ого разряда единицы частоты по государственной поверочной схеме для средств измерений времени и частоты (генераторы сигналов), утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1621 от 31.07.2018 г., относительная погрешность ±1,0-10-7.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерной общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия модулей МАС-02 основан на измерении физических величин, таких как электрическое сопротивление, напряжение постоянного тока, частота следования импульсов положительной полярности амплитудой от 1,0 до 5,0 В, поступающих от первичных преобразователей метеорологических параметров. Модули МАС-02 производят измерение и преобразование сигналов термопреобразователей сопротивления, преобразователей с унифицированными выходными сигналами напряжения постоянного тока и выходными импульсными сигналами в цифровой код, а также последующую передачу информации на ПК об измеренных значениях через интерфейс RS-485 с использованием протокола ASCII. Модули МАС-02 имеют шесть гальванически связанных измерительных каналов аналогового ввода: 3 канала измерений электрического сопротивления, 2 канала измерений напряжения постоянного тока, 1 канал измерений частоты следования импульсов.
Конструктивно модули МАС-02 выполнены в виде печатной платы с необходимыми радиоэлектронными компонентами и разъёмами, помещённой в корпус из ABS пластика. Программное обеспечение модулей МАС-02 хранится в постоянном запоминающем устройстве, вся измеренная и преобразованная информация хранится в цифровом виде в оперативном запоминающем устройстве.
Модули МАС-02 используются для работы в составе метеорологических постов, метеостанций, автоматизированных дорожных станций или в системах, осуществляющих мониторинг окружающей среды.
Общий вид модулей аналоговых сигналов МАС-02 представлен на рисунке 1.
Рисунок 1 - Общий вид модулей аналоговых сигналов МАС-02
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений канала электрического сопротивления, Ом |
от 20 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений канала электрического сопротивления, Ом |
±0,01 |
|
Диапазон измерений канала напряжения постоянного тока, В |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений канала напряжения постоянного тока, В |
±0,001 |
|
Диапазон измерений канала частоты следования импульсов положительной полярности амплитудой от 1,0 до 5,0 В, Гц |
от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений канала частоты следования импульсов положительной полярности амплитудой от 1,0 до 5,0 В, Гц |
±0,05 |
Таблица 3 - Основные технические характеристики | Наименование характеристики
|
Напряжение питания от сети постоянного тока, В |
от 9 до 15 |
|
Потребляемая мощность, Вт, не более |
0,6 |
|
Габаритные размеры, мм, не более | |
|
-высота; |
71 |
|
-ширина; |
90 |
|
-глубина |
60 |
|
Масса, кг, не более |
0,1 |
|
Наработка на отказ, ч, не менее |
26000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: | |
|
- температура воздуха, °C; |
от -50 до +60 |
|
- относительная влажность воздуха, %; |
от 0 до 100 |
|
- атмосферное давление, кПа |
от 80 до 110 |
