Номер по Госреестру СИ: 94014-24
94014-24 Датчики состояния поверхности дороги оптические
(ДСДО-01)
Назначение средства измерений:
датчики полотна,
Датчики состояния поверхности дороги оптические ДСДО-01 (далее -ДСДО-01) предназначены для измерений температуры поверхности дорожного толщины слоя воды, льда и снега на поверхности дорожного полотна.
Внешний вид.
Датчики состояния поверхности дороги оптические
Рисунок № 1
Внешний вид.
Датчики состояния поверхности дороги оптические
Рисунок № 2
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства - 05.12.2029
Номер записи - 195834
ID в реестре СИ - 1421689
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
№507 от 2017.03.10 О внесении изменений в описание типа на систему измерений количества и показателей качества нефти № 265 ПСП "Бавлы" ЗАО "Алойл"
№2169 от 2022.08.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Датчики состояния поверхности дороги оптические (ДСДО-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Датчики состояния поверхности дороги оптические (ДСДО-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики состояния поверхности дороги оптические (ДСДО-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «DSDO-01» обеспечивает проверку состояния подсистем датчика ДСДО-01, сбор данных, обработку и их передачу на персональный компьютер по линии связи. ПО «DSDO-01» является метрологически значимым. Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSDO-01 |
|
Номер версии (идентификационный номер) ПО |
1.X.X* |
|
*Обозначение «X» не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист документов МРАШ.414213.001 РЭ «Датчики состояния поверхности дороги оптические ДСДО-01. Руководство по эксплуатации» и МРАШ.414213.001 ПС «Датчики состояния поверхности дороги оптические ДСДО-01. Паспорт».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе МРАШ.414213.001 РЭ «Датчики состояния поверхности дороги оптические ДСДО-01. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийМРАШ.414213.001 ТУ «Датчики состояния поверхности дороги оптические ДСДО-01. Технические условия».
ПравообладательАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: +7 (495) 640-74-25
Факс: +7 (495) 640-74-26
E-mail: info@mm94.ru
Web-сайт: mm94.ru
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: +7 (495) 640-74-25
Факс: +7 (495) 640-74-26
E-mail: info@mm94.ru
Web-сайт: mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713- 01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: +7 (495) 640-74-25
Факс: +7 (495) 640-74-26
E-mail: info@mm94.ru
Web-сайт: mm94.ru
каналов и снега модуль,
Конструктивно датчики ДСДО-01 состоят из четырех измерительных (температуры поверхности дорожного полотна, толщины слоя воды, льда на поверхности дорожного полотна) и представляют собой компактный закрепленный на опоре, в котором излучатель, приемник, блок электроники и микропроцессор объединены в одном корпусе.
Принцип действия датчиков ДСДО-01 основан на измерении интенсивности обратно рассеянного потока инфракрасного излучения, его оценке и расчете температуры поверхности дорожного полотна, толщины слоя воды, льда и снега на поверхности дорожного полотна.
Датчики ДСДО-01 предназначены для контроля состояния дорожного полотна. Поток инфракрасного излучения от излучателя направляется на дорожное полотно, отражается от него и принимается приемником. В блоке электроники производится обработка полученного сигнала и расчет толщины слоя воды, снега, льда на поверхности дорожного покрытия. Для передачи по линии связи полученный сигнал преобразуется в цифровой код. Для измерения температуры поверхности дорожного полотна используется датчик температуры инфракрасный. Изменение излучательной способности поверхности дорожного покрытия во времени и пространстве компенсируется выбором диапазона длин волн для измерений и алгоритмом расчета. По результатам измерений толщины слоя осадков на поверхности дорожного полотна микропроцессором рассчитывается коэффициент сцепления между дорожным покрытием и автопокрышкой.
Нанесение знака поверки на корпус датчиков ДСДО-01 не предусмотрено. Заводской номер, состоящий из десяти арабских цифр, наносится на корпус датчиков ДСДО-01 в виде наклейки. Общий вид датчиков ДСДО-01 представлен на рисунке 1. Место нанесения заводского номера на корпус датчиков ДСДО-01 представлено на рисунке 2. Пломбирование датчиков ДСДО-01 не предусмотрено.

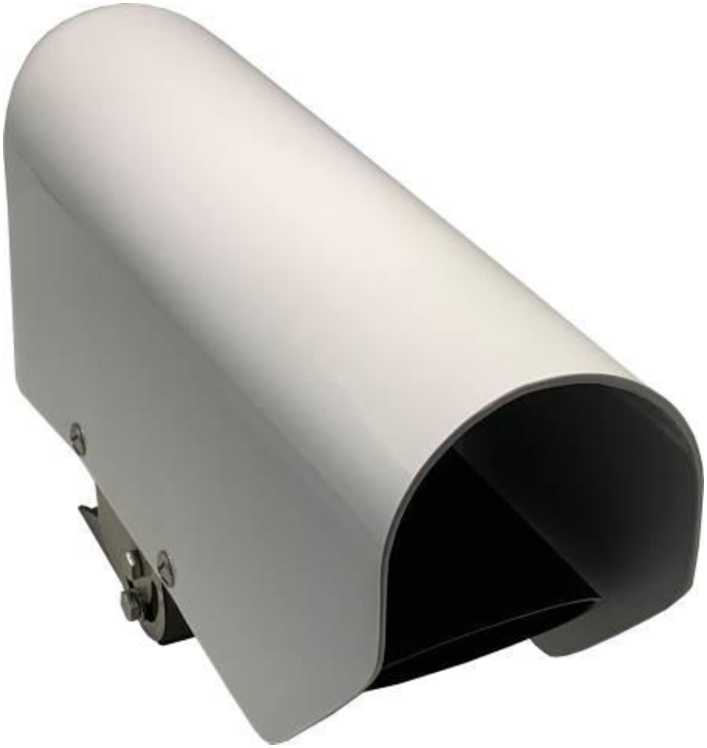

Рисунок 1 - Общий вид датчиков ДСДО-01
1

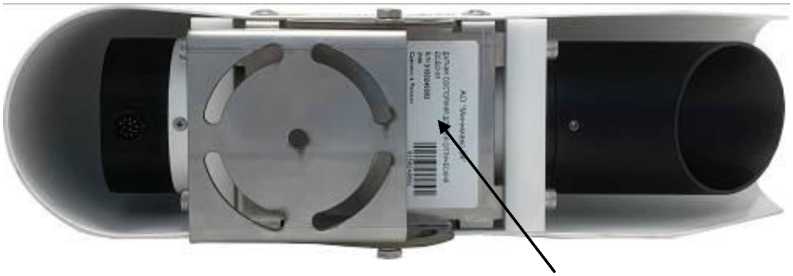

1 - место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на корпус датчиков ДСДО-01
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры поверхности дорожного полотна, °С |
от -50,0 до +70,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С |
±0,8 |
|
Диапазон измерений толщины слоя, мм
|
от 0 до 10,0 от 0 до 20,0 от 0 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды/снега/льда, мм |
±0,4 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10 до 30 |
|
Мощность потребления, Вт, не более |
21 |
|
Габаритные размеры, мм, не более
|
350 244 102 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации:
|
от -60 до +70 от 0 до 100 от 50 до 110 |
|
Коммуникационные интерфейсы |
Ethernet 10/100BASE-TX (Auto-MDIX, Autonegotiation), RS-485 (EIA-485, 9600 - 115200 бод) |
|
Поддерживаемые протоколы |
ASCII, TCP/IP (IPv4), ICMP (Ping), Auto-IP (APIPA), TCP, UDP, DHCP, HTTP, SMTP, Telnet, NTP, MQTT |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
Таблица 4 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
