Номер по Госреестру СИ: 68052-17
68052-17 Датчики скорости воздушного потока
(ДВС-02)
Назначение средства измерений:
Датчики скорости воздушного потока ДВС-02 (далее - ДВС-02) предназначены для измерений скорости воздушного потока.

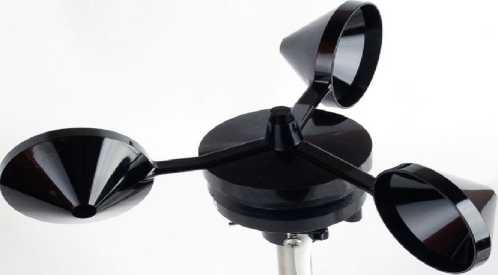

Внешний вид.
Датчики скорости воздушного потока
Рисунок № 1
Общие сведения
Дата публикации - 06.03.2025
Срок свидетельства - 20.07.2027
Номер записи - 159665
ID в реестре СИ - 382065
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ДВС-02,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 793
Выдано извещений - 21
Кол-во периодических поверок - 377
Кол-во средств измерений - 297
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
№1370 от 2022.06.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Датчики скорости воздушного потока (ДВС-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Датчики скорости воздушного потока (ДВС-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 327 | 164 | 163 | 0 | 327 | 164 | 163 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 60 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СТАНДАРТ-12" (RA.RU.312808) | 393 | 18 | 179 | 214 | 21 | 120 | 33 | 87 |
Стоимость поверки Датчики скорости воздушного потока (ДВС-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5600 | 5600 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус ДВС-02 методом наклейки и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам скорости воздушного потока ДВС-02
ГОСТ 8.886-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока
Технические условия МРАШ.416137.002 ТУ Датчик скорости воздушного потока ДВС-02
Поверка
Поверкаосуществляется по документу МП 2550-2284-2017 «Датчики скорости воздушного потока ДВС-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03 апреля 2017 г.
Основные средства поверки:
-аэродинамическая измерительная установка А-02з (регистрационный номер 52571-13); -частотомер электронно-счетный GFC-8270H (регистрационный номер 19818-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: (495) 771-74-25; тел./факс (495) 771-74-26
E-mail: info@mm94.ru
Web-сайт www.mm94.ru
Заявитель
Национальный исследовательский технологический университет «МИСиС»
ИНН 7706019535
Адрес: 119991, г. Москва, Ленинский проспект, д.4
Телефон: (499) 230-2531
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип измерений основан на преобразовании движения воздушного потока во вращение чашечного чувствительного элемента (вертушки), частота вращения которого пропорциональна скорости воздушного потока. Воздействие воздушного потока на чаши приводит во вращение ротор с закрепленными на нем постоянными магнитами, в результате чего возбуждается переменное магнитное поле в окрестности электронного ключа на основе эффекта Холла (далее - "ключ"), расположенного в основании датчика и включенного в цепь источника питания последовательно с нагрузочным сопротивлением.
В результате взаимодействия с внешним переменным магнитным полем ключ замыкает и размыкает указанную цепь, и на нагрузочном сопротивлении формируется последовательность импульсов с амплитудой, равной напряжению источника питания, со скважностью равной 2, и частотой следования импульсов, пропорциональной скорости воздушного потока.
Пломбирование ДВС-02 не предусмотрено, датчик имеет неразборный корпус.
Общий вид ДВС-02 показан на рисунке 1.
Рисунок 1 - Общий вид ДВС-02
Программное обеспечение отсутствует.
Таблица 3-Комплектность датчиков скорости воздушного потока ДВС-02
|
Датчик ДВС-02 МРАШ. 416137.002 |
1 шт. |
|
Руководство по эксплуатации МРАШ. 416137.002 РЭ «Датчики скорости воздушного потока ДВС-02» |
1 экз. |
|
«МП 2550-2284-2017 Датчики скорости воздушного потока ДВС-02. Методика поверки» |
1 экз. |
|
Паспорт МРАШ. 416137.002 ПС «Датчики скорости воздушного потока ДВС-02» |
1 шт. |
|
Коробка упаковочная |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока (ветра), м/с |
от 0,7 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с, где V - измеренное значение скорости воздушного потока, м/с, |
± (0,4+0,035^V) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В (внешний источник) |
от 5 до 24 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Г абаритные размеры (высота х диаметр), мм, не более |
155х206 |
|
Масса, кг, не более |
0,38 |
|
Диапазон температуры окружающей среды, оС |
от -55 до +55 |
|
Относительная влажность окружающего воздуха при температуре до +40 оС (без конденсации влаги), %, не более |
100 |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч |
10000 |
