Номер по Госреестру СИ: 89970-23
89970-23 Датчики скорости ветра
(ДВС-03)
Назначение средства измерений:
Датчики скорости ветра ДВС-03 (далее - датчики ДВС-03) предназначены для измерений скорости воздушного потока.
Внешний вид.
Датчики скорости ветра
Рисунок № 1
Внешний вид.
Датчики скорости ветра
Рисунок № 2
Общие сведения
Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191909
ID в реестре СИ - 1410970
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ДВС-03-2, ДВС-03-2, ДВС-03-02, ДВС-03-01,
Производитель
Изготовитель - Акционерное общество "Минимакс-94" (АО "Минимакс-94")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 49
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики скорости ветра (ДВС-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Минимакс-94" (АО "Минимакс-94")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67734-17 09.06.2027 |
Датчики осадков, ДО-02-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
68052-17 20.07.2027 |
Датчики скорости воздушного потока, ДВС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
79529-20 06.11.2025 |
Модули аналоговых сигналов, МАС-02 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79600-20 20.11.2025 |
Датчики температуры дорожного покрытия, ДТД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
86285-22 27.07.2027 |
Датчики влажности и температуры грунта, ДВГ-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86809-22 20.09.2027 |
Датчики осадков, ДО-04 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87785-22 22.12.2027 |
Датчики состояния поверхности дорожного полотна, ДВПД-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89805-23 25.08.2028 |
Датчики состояния дороги радиоканальные , ДСДР-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1,5 года (для ДСДР-01-1-1, ДСДР-01-2-1), 3 года (для ДСДР-01-1-2, ДСДР-01-2-2) |
|
89970-23 11.09.2028 |
Датчики скорости ветра, ДВС-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89971-23 11.09.2028 |
Датчики направления ветра, ДВН-03 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93911-24 27.11.2029 |
Датчики интенсивности обледенения, ДИО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94014-24 05.12.2029 |
Датчики состояния поверхности дороги оптические, ДСДО-01 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95259-25 21.04.2030 |
Датчики скорости и направления ветра ультразвуковые, УЗ-200 Акционерное общество "Минимакс-94" (АО "Минимакс-94") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Датчики скорости ветра (ДВС-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 12 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СТАНДАРТ-12" (RA.RU.312808) | 11 | 11 | 11 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 68 | 68 | 45 | 23 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики скорости ветра (ДВС-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДВС-03 имеют программное обеспечение (далее - ПО) «DSV-03», которое обеспечивает работу датчика, передачу измерений, проверку состояния и настройку датчика ДВС-03.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSV-03 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на этикетку рядом с серийным номером и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «использование по назначению» руководства по эксплуатации «Датчик скорости ветра ДВС-03».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
Технические условия МРАШ.416.137.003 ТУ «Датчики скорости ветра ДВС-03».
ПравообладательАкционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)ИНН 7709047435
Юридический адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
К настоящему типу средств измерений относятся датчики скорости ветра ДВС-03 следующих модификаций: ДВС-03-1, ДВС-03-2, которые отличаются друг от друга предельным значением диапазона измерений.
Конструктивно датчики ДВС-03 состоят из неподвижного цилиндрического корпуса с опорным стержнем и конусным кожухом, подвижной крыльчатки чашечного типа, жёстко связанной с четырёхполюсным магнитным ротором, датчика Холла и цифрового контроллера. Магнитный ротор и датчик Холла располагаются внутри цилиндрического корпуса. Цифровой контроллер располагается под цилиндрическим корпусом в конусном кожухе.
Принцип действия датчика ДВС-03 основан на преобразовании движения воздушного потока во вращательное движение крыльчатки с ротором. Частота вращения крыльчатки с ротором пропорциональна скорости воздушного потока. Установленный внутри цилиндрического корпуса датчик Холла обеспечивает формирование последовательности электрических импульсов с частотой, пропорциональной скорости вращения четырёхполюсного магнитного ротора.
Сформированная датчиком Холла последовательность импульсов поступает на аналоговый выход датчика и на вход цифрового контроллера, который обеспечивает интеллектуальную обработку поступающих сигналов и формирование необходимых параметров воздушного потока в цифровом виде - мгновенных значений скорости ветра, значений порывов ветра, средних значений за период времени и другие параметры.
Передача измеренных и вычисленных параметров воздушного потока обеспечивается по цифровому интерфейсу RS-485 по запросу от внешнего устройства обработки или автоматически с заданным интервалом времени.
Общий вид датчиков ДВС-03 с указанием места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.
Нанесение знака поверки на датчик ДВС-03 не предусмотрено. Серийный номер, состоящий из десяти арабских цифр, наносится на кабель датчика ДВС-03 в виде наклейки.
Пломбирование датчика ДВС-03 не предусмотрено.

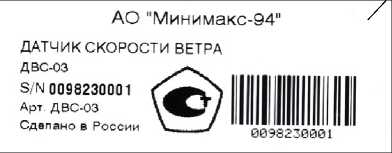

Место нанесения серийного номера и знака утверждения типа СИ
2
1
0093230001
АО "Минимакс-94"
ДАТЧИК СКОРОСТИ ВЕТРА Д вс-оз
S/N 0098230001
Арт ДВС-ОЭ /
Сделано в России X—......-J

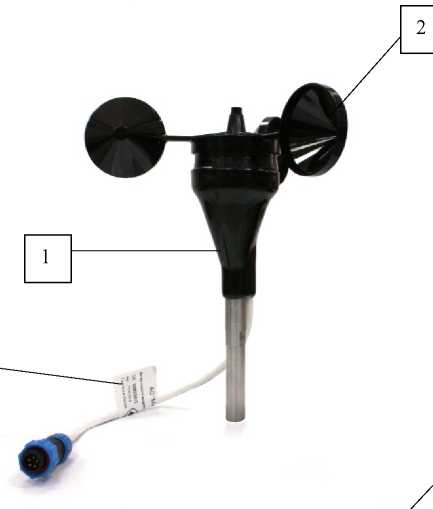

1 - неподвижный цилиндрический корпус с опорным стержнем; 2 - крыльчатка чашечного типа;
3 - маркировка Рисунок 1 - Общий вид датчиков ДВС-03 с указанием места нанесения знака утверждения типа и серийного номера
Таблица 2 - Метрологические характеристики и технические характеристики
|
Наименование характеристики |
Значение | |
|
ДВС-03-1 |
ДВС-03-2 | |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,7 до 30,0 |
от 0,7 до 55,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±0,5 ± (0,4 + 0,035 • Vизм)* | |
|
*^/изм - измеренное значение в м/с | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 15 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP65 |
|
Габаритные размеры, мм, не более: -высота; -диаметр |
205 190 |
|
Масса, не более, кг |
0,5 |
|
Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % - атмосферное давление, кПа |
от -60 до +60 до 100 от 50 до 110 |
