АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» и ПАО «ФСК ЕЭС», выполняющие функции сбора, хранения результатов измерений и их передачи на уровень ИВК;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя Центр сбора данных ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия АЛЬФА 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп), устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков измерительных каналов (ИК) №№ 1 - 28 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД», а с выходов счетчиков ИК №№ 29 - 30 - на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации.

Далее по основному каналу связи, организованному на базе волоконно-оптической линии связи, данные с УСПД ОАО «РЖД» передаются на сервер Центра сбора данных ОАО «РЖД», а с УСПД ПАО «ФСК ЕЭС» - на сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера Центра сбора данных ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Не реже одного раза в сутки сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01, часы сервера центра сбора данных ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера Центра сбора и обработки данных ПАО «ФСК ЕЭС», часы УСПД и счётчиков. Серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, сервер точного времени СТВ-01, радиосервер точного времени РСТВ-01-01 осуществляют прием и обработку сигналов глобальной навигационной спутниковой системой ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Сервер центра сбора данных ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер Центра сбора и обработки данных ПАО «ФСК ЕЭС» оснащен сервером точного времени СТВ-01 или радиосервером точного времени РСТВ-01-01. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируется от сервера Центра сбора данных ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера Центра сбора и обработки данных ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики №№ 1 - 28 синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 29 - 30 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Таблица 7 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

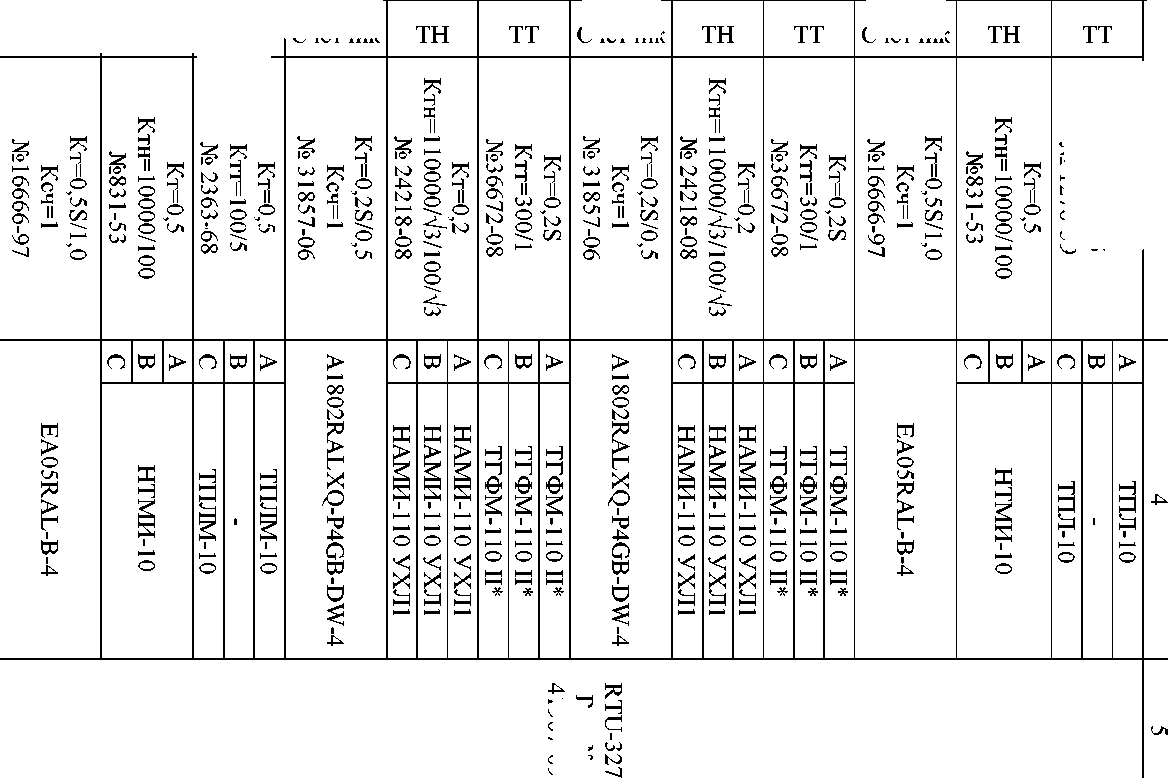

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК

Счетчик

Счетчик

Счетчик

Счетчик

О сл

Таблица 5 - Основные метрологические характеристики ИК

Таблица 6 - Основные технические характеристики ИК

Надежность системных решений:

- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчике и УСПД;

- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчётчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- УСПД;

- серверов;

- защита на программном уровне информации при хранении, передаче, параметрировании:

- установка пароля на счетчики электрической энергии;

- установка пароля на УСПД;

- установка пароля на серверы. Возможность коррекции времени в:

- счетчиках электрической энергии (функция автоматизирована);

- УСПД (функция автоматизирована);

- сервере ИВК (функция автоматизирована). Возможность сбора информации:

- о состоянии средств измерений (функция автоматизирована). Цикличность:

- измерений 30 мин (функция автоматизирована);

- сбора 30 мин (функция автоматизирована).
