АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ (ИК №№ 1-366) состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное) и ПАО «Россети Волга»;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ» и ПАО «Россети Волга», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

АИИС КУЭ (ИК № 367) состоит из двух уровней:

Измерительный канал АИИС КУЭ состоит из двух уровней:

1-й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

2-й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер АО «Самаранефтегаз», сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».

ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».

Сервер ПАО «Россети Волга» создан на базе ПО ПК «Энергосфера».

Сервер АО «Самаранефтегаз» создан на базе ПО ПК «Энергосфера».

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков ИК №№ 1 - 360 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), а с выхода счетчика ИК №№ 361-366- на входы УСПД ПАО «Россети Волга» (ЭКОМ-3000), где осуществляется формирование и хранение информации. ИВКЭ ОАО «РЖД» единомоментно работает либо на основном УСПД, либо на резервном.

Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», а с УСПД ПАО «Россети Волга» - на сервер ПАО «Россети Волга», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

В соответствии регламентами ОРЭМ сервер ПАО «Россети Волга» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».

Цифровой сигнал с выхода счетчика ИК № 367 при помощи технических средств приёма-передачи данных по каналу связи стандарта GSM поступает на сервер АО «Самаранефтегаз», где осуществляется обработка, хранение поступающей информации и оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

В соответствии регламентами ОРЭМ сервер АО «Самаранефтегаз» автоматически формирует файл отчета с результатами измерений в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передает его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, устройства синхронизации времени УСВ-2, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера ПАО «Россети Волга», часы сервера АО «Самаранефтегаз», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3, устройства синхронизации времени УСВ-2 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер ПАО «Россети Волга» оснащен устройством синхронизации времени УСВ-2. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Сервер АО «Самаранефтегаз» оснащен устройством синхронизации времени УСВ-2. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

УСПД ПАО «Россети Волга» синхронизируется от сервера ПАО «Россети Волга». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 1 - 360 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК №№ 361-366 синхронизируется от УСПД ПАО «Россети Волга». Сравнение показаний часов счетчика и УСПД происходит при каждом сеансе связи счетчик -УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчик ИК № 367 синхронизируется от сервера АО «Самаранефтегаз». Сравнение показаний часов счетчика и сервера происходит при каждом сеансе связи счетчик - сервер. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 8.

Таблица 8 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 5 - 7.

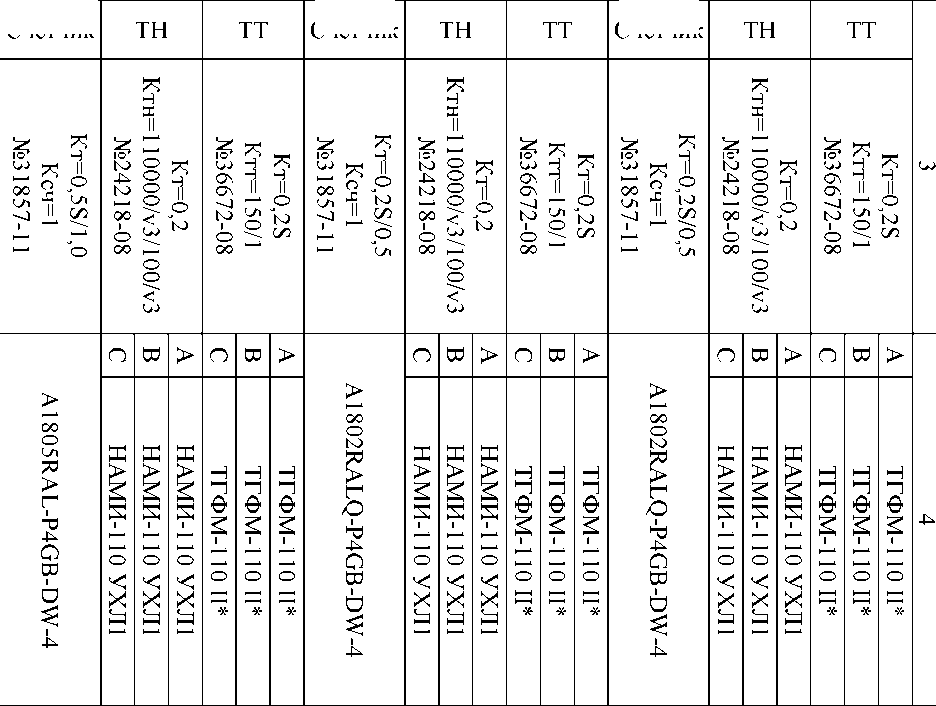

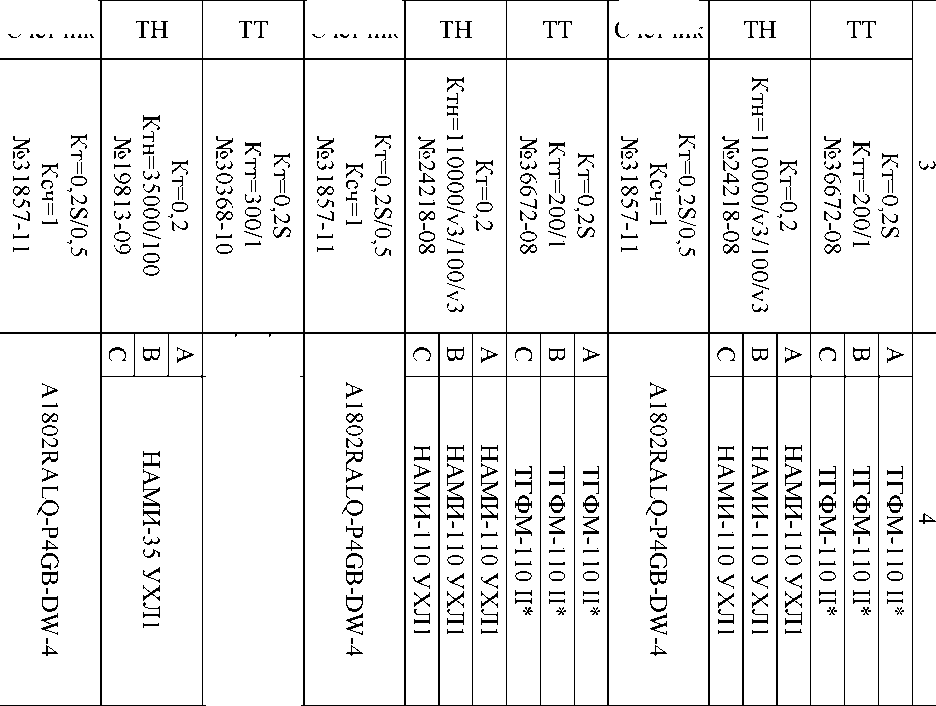

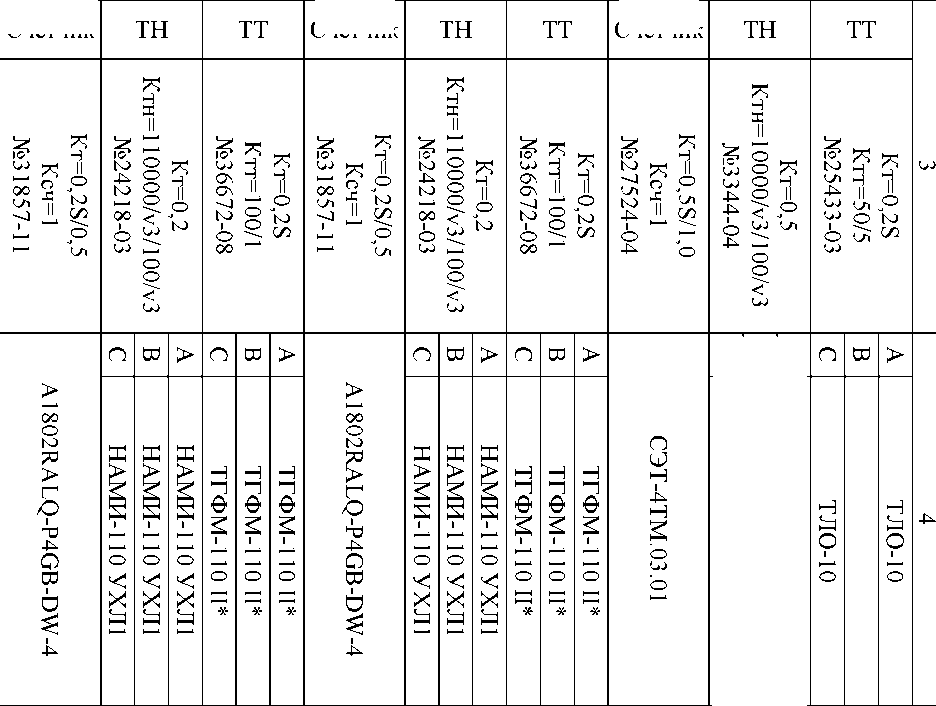

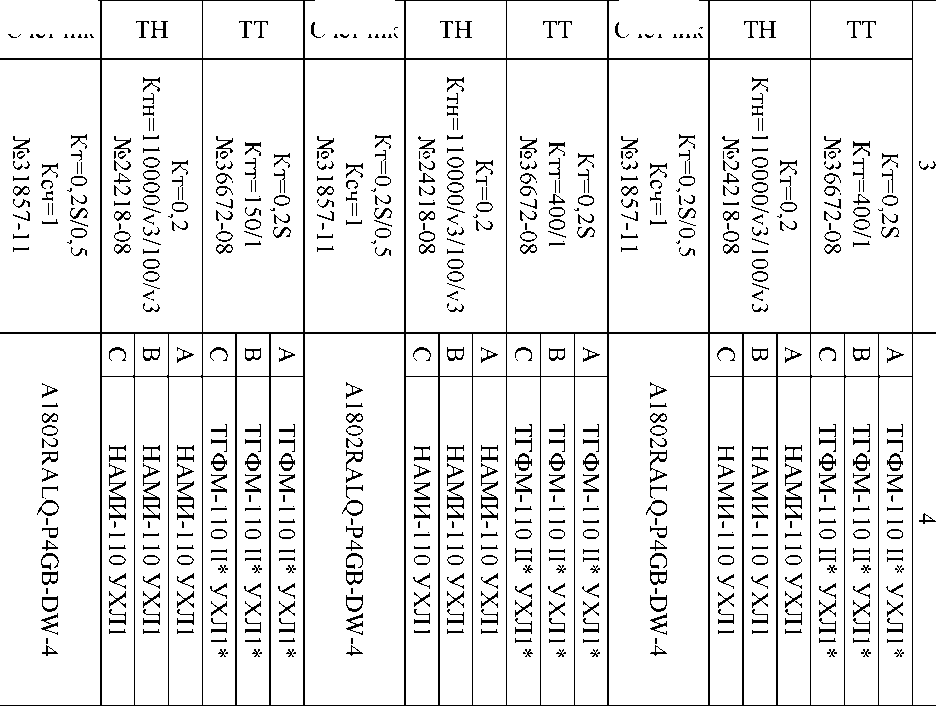

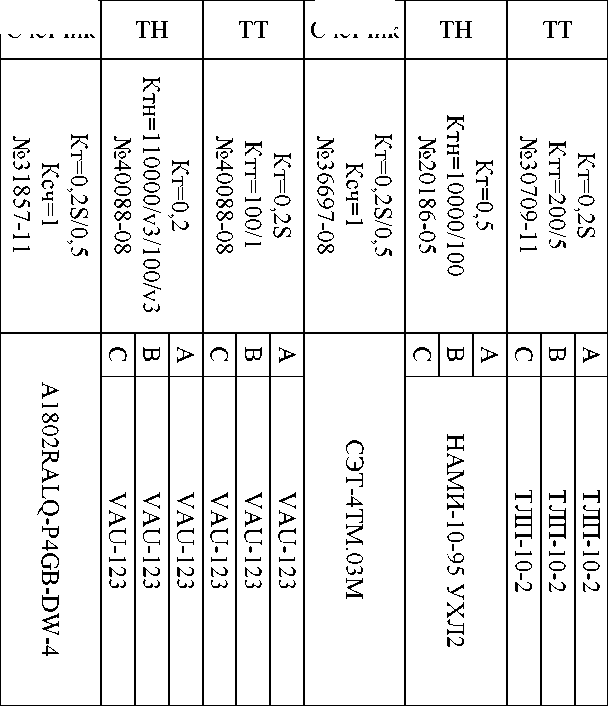

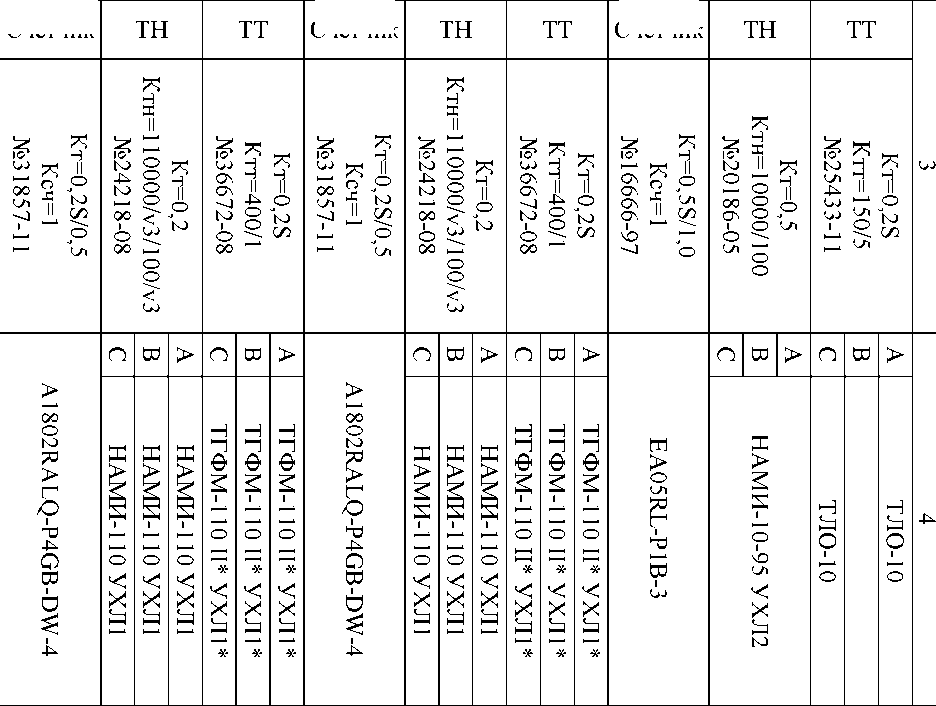

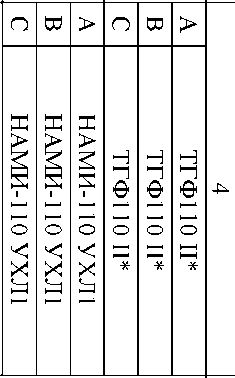

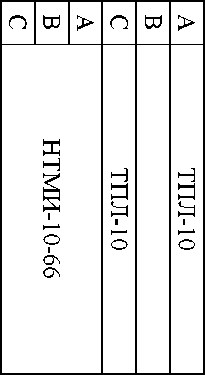

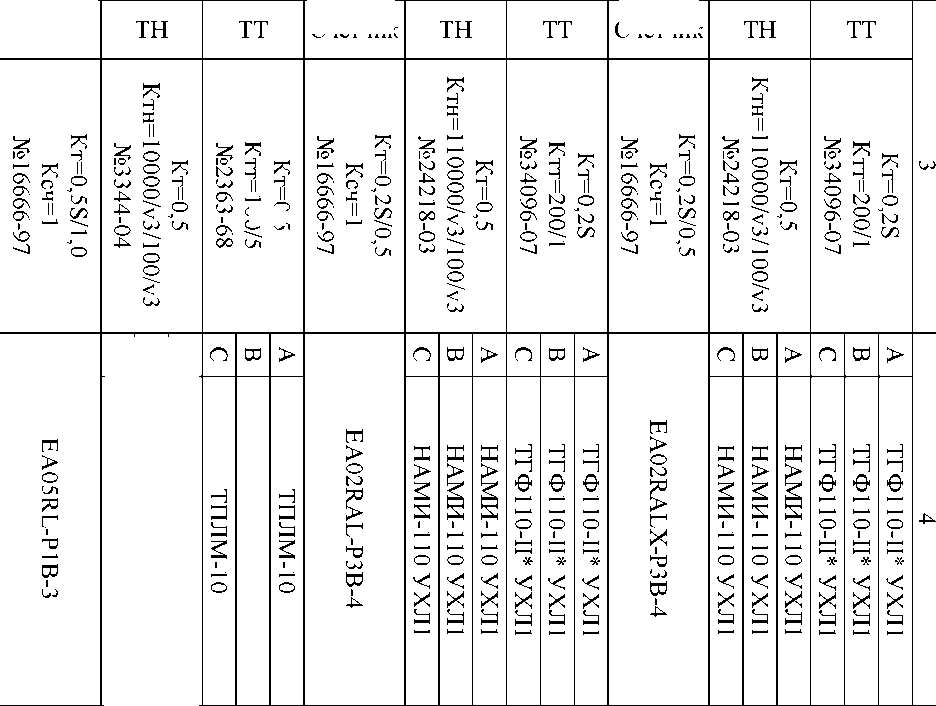

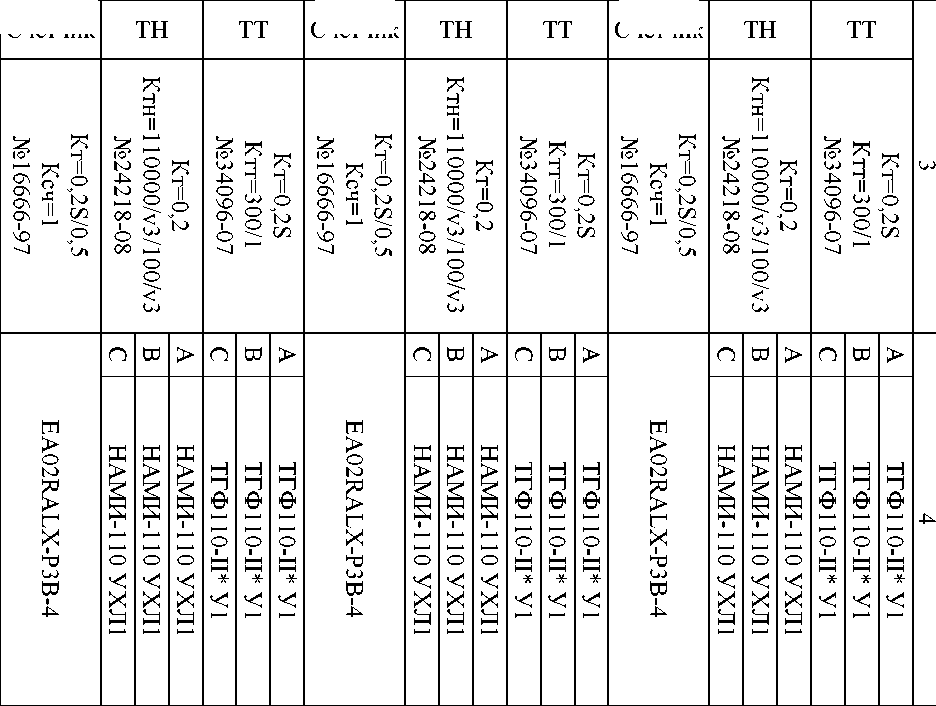

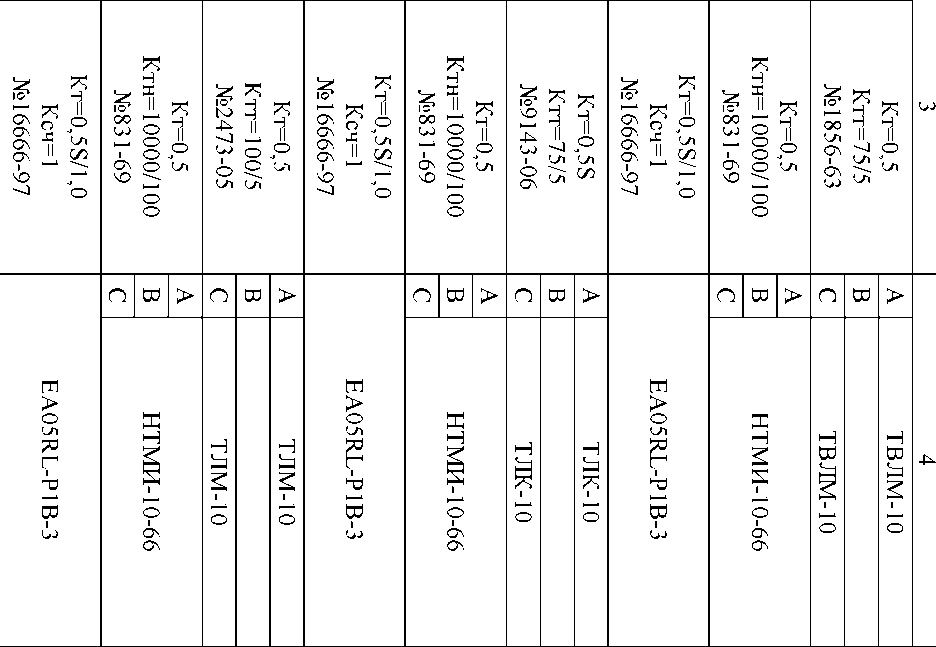

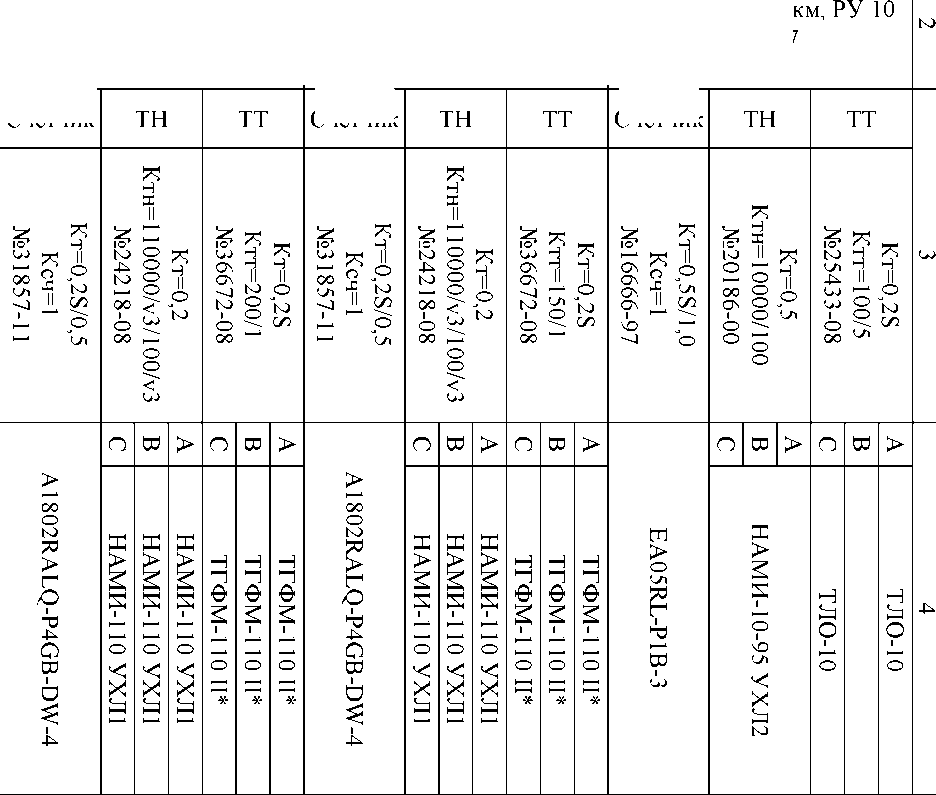

Таблица 5 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Продолжение таблицы 5

Продолжение таблицы 5

Счетчик

Счетчик

Счетчик

ТПС 35 кВ 133 I

кВ, ф.7

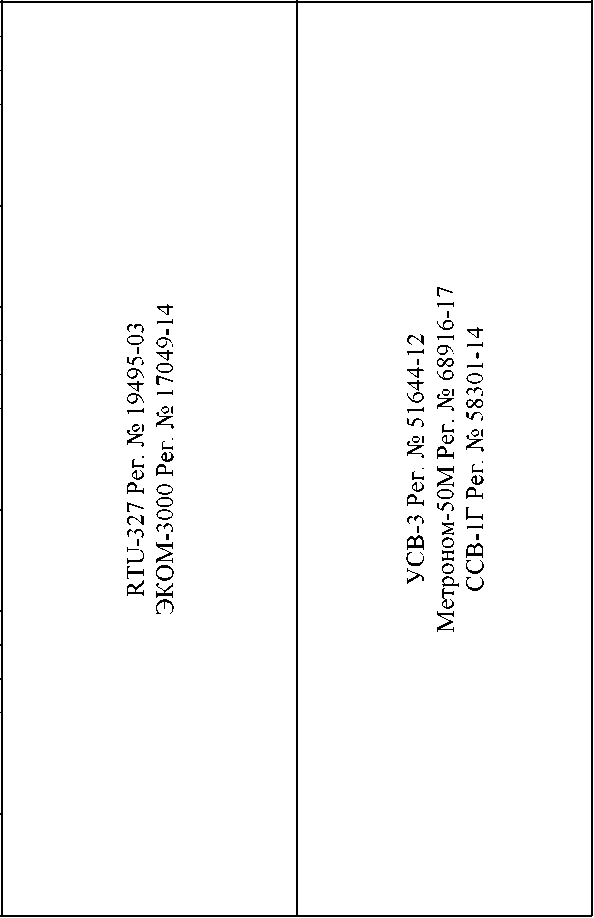

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17 ССВ-1ГРег. № 58301-14

Счетчик

Счетчик

Счетчик

RTU-327 Per. № 19495-03 ЭКОМ-3000 Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17 ССВ-1ГРег. № 58301-14
