АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» и ПАО «ФСК ЕЭС», выполняющие функции сбора и хранения результатов измерений и их передачу на уровень ИВК;

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает центр сбора данных ОАО «РЖД» на базе программного обеспечения (ПО) «Энергия АЛЬФА 2», сервер ООО «РУСЭНЕРГОСБЫТ» на базе ПО «АльфаЦЕНТР» и ПО «Энергия АЛЬФА 2», построенный на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» на базе специализированного программного обеспечения (СПО) АИИС КУЭ ЕНЭС (Метроскоп), устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал при помощи технических средств приёма-передачи данных с выходов счетчиков измерительных каналов (ИК) №№ 1-44 поступает на входы УСПД ОАО «РЖД», а с выходов счетчиков ИК №№ 51-52 - на входы УСПД ПАО «ФСК ЕЭС», где осуществляется формирование и хранение информации. Допускается опрос счетчиков ИК №№ 1-42 любым УСПД ОАО «РЖД» в составе АИИС КУЭ с сохранением настроек опроса.

Цифровой сигнал с выходов счетчиков ИК №№ 45-50 по каналу связи стандарта GSM поступает на сервер ООО «РУСЭНЕРГОСБЫТ», где при помощи программного обеспечения осуществляется формирование и хранение измерительной информации, а также оформление справочных и отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

По основному каналу связи, организованному на базе волоконно-оптических линий связи, данные с УСПД ОАО «РЖД» передаются на сервер центра сбора данных ОАО «РЖД», а с УСПД ПАО «ФСК ЕЭС» - на сервер центра сбора и обработки данных ПАО «ФСК ЕЭС», где при помощи ПО осуществляется формирование и хранение измерительной информации, а также оформление справочных и отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

Передача информации об энергопотреблении от сервера центра сбора данных ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.

Не реже одного раза в сутки сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» автоматически формируют файл отчета с результатами измерений в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ, и передают его на сервер ООО «РУСЭНЕРГОСБЫТ».

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 50080, 51070, 80020, 80030, 80040, 80050, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью, не более указанной в таблице 5.

СОЕВ включает в себя УССВ типов УСВ-3, Метроном-50М, СТВ-01 или РСТВ-01-01, часы сервера ООО «РУСЭНЕРГОСБЫТ», часы сервера центра сбора данных ОАО «РЖД», часы сервера центра сбора и обработки данных ПАО «ФСК ЕЭС», часы УСПД и счётчиков.

УССВ типов Метроном-50М, УСВ-3, СТВ-01 и РСТВ-01-01 осуществляют приём и обработку сигналов глобальной навигационной спутниковой системы ГЛОНАСС/GPS, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени типа Метроном-50М (основной и резервный). Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов), которая равна ±1 с (параметр программируемый).

Сервер центра сбора данных ОАО «РЖД» оснащен УССВ на базе устройства синхронизации времени УСВ-3. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ОАО «РЖД» синхронизируется от сервера центра сбора данных ОАО «РЖД». Периодичность сравнения показаний часов УСПД и сервера осуществляется не реже 1 раза в сутки. Корректировка часов УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счётчики ИК №№ 1-44 синхронизируются от УСПД ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, настраивается с учётом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счётчики ИК №№ 45-50 синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ» при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Сервер центра сбора и обработки данных ПАО «ФСК ЕЭС» оснащен УССВ на базе сервера точного времени СТВ-01 или радиосервера точного времени РСТВ-01-01. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов сервера происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

УСПД ПАО «ФСК ЕЭС» синхронизируется от сервера центра сбора и обработки данных ПАО «ФСК ЕЭС». Периодичность сравнения показаний часов сервера и УСПД осуществляется не реже 1 раза в сутки. Корректировка часов УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счётчики ИК №№ 51-52 синхронизируются от УСПД ПАО «ФСК ЕЭС». Сравнение показаний часов счётчиков и УСПД происходит при каждом сеансе связи. Корректировка часов счётчиков происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке.

Таблица 7 -

Знак поверки наносится на свидетельство о поверке.

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

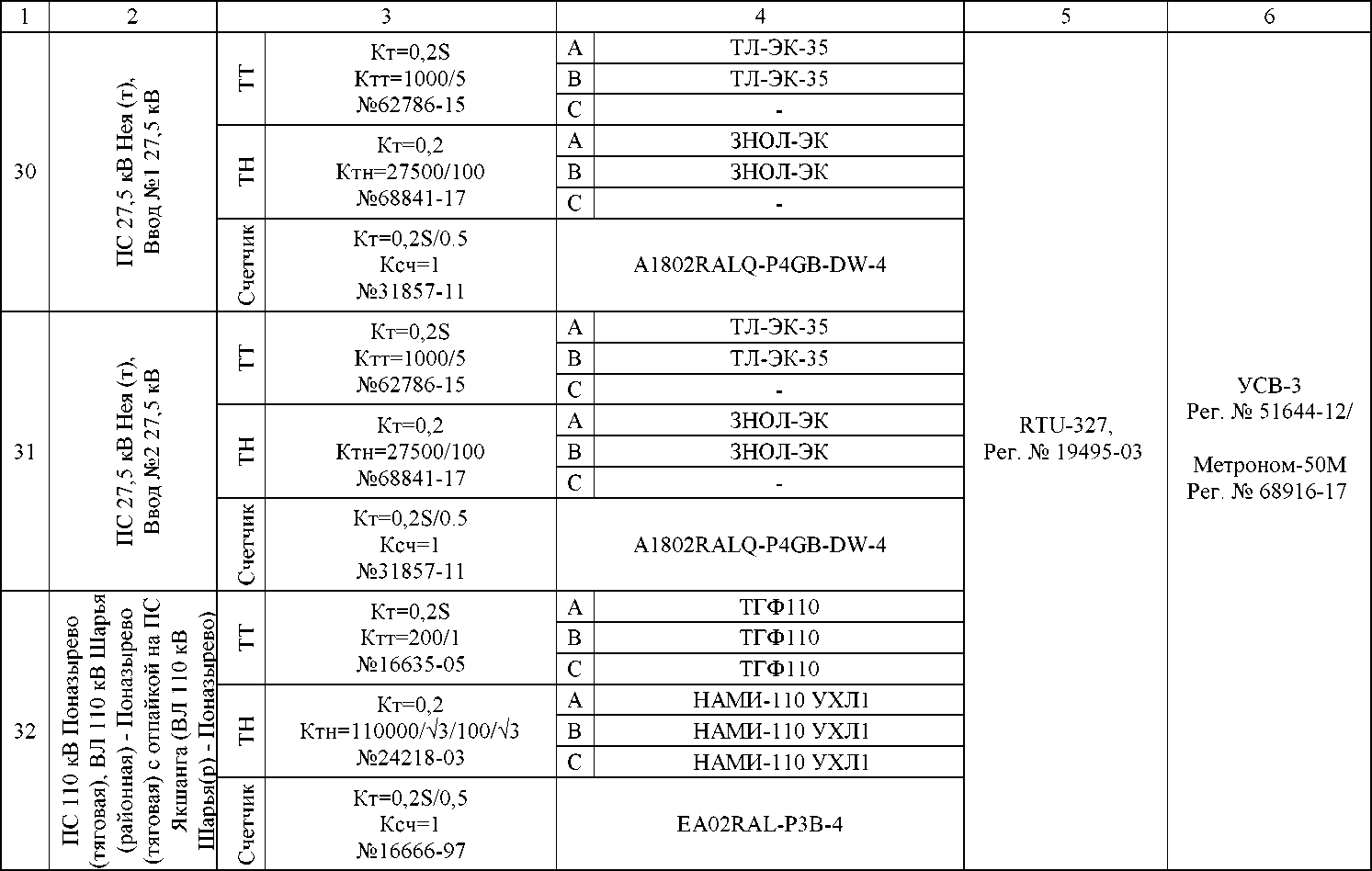

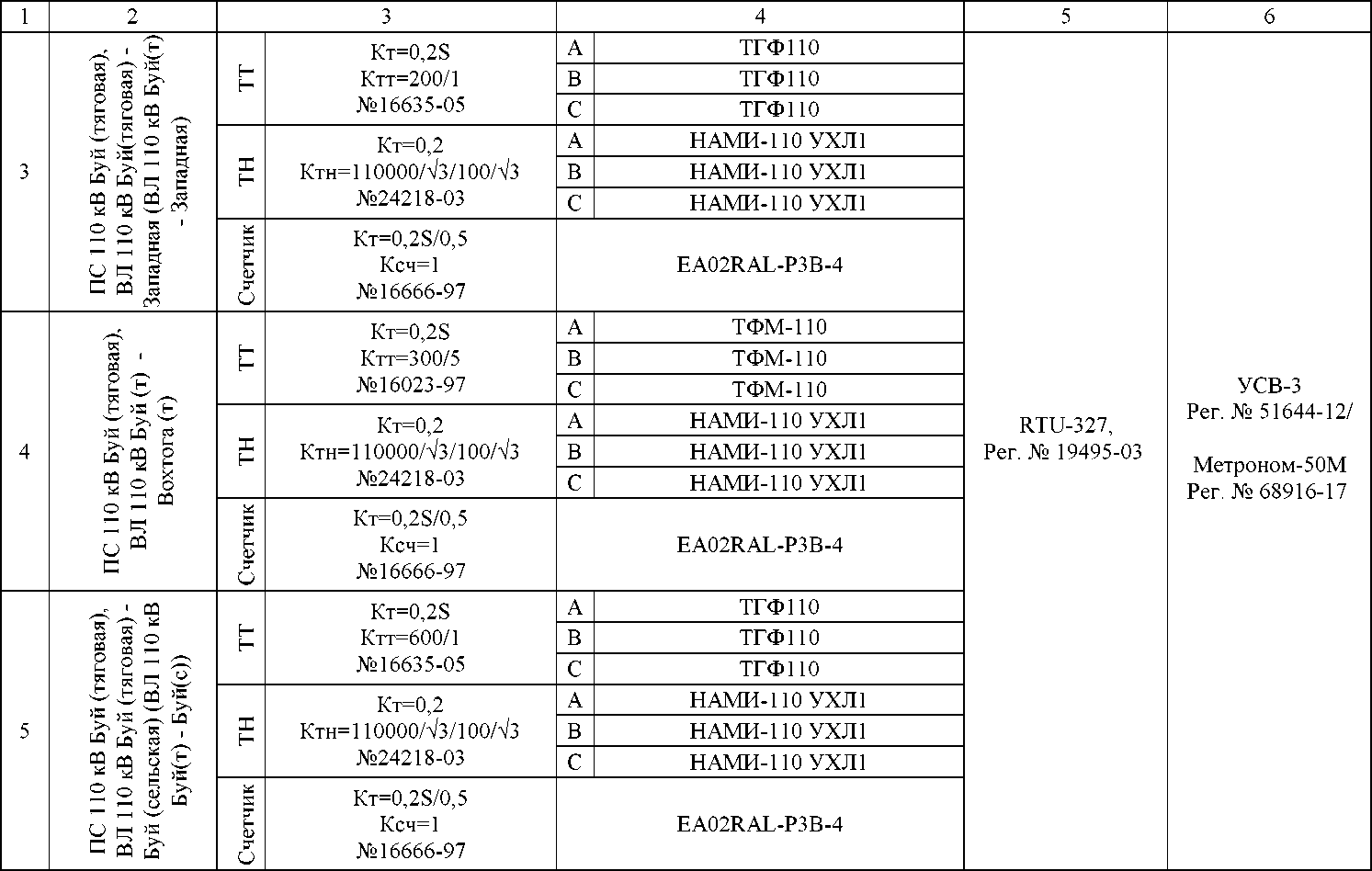

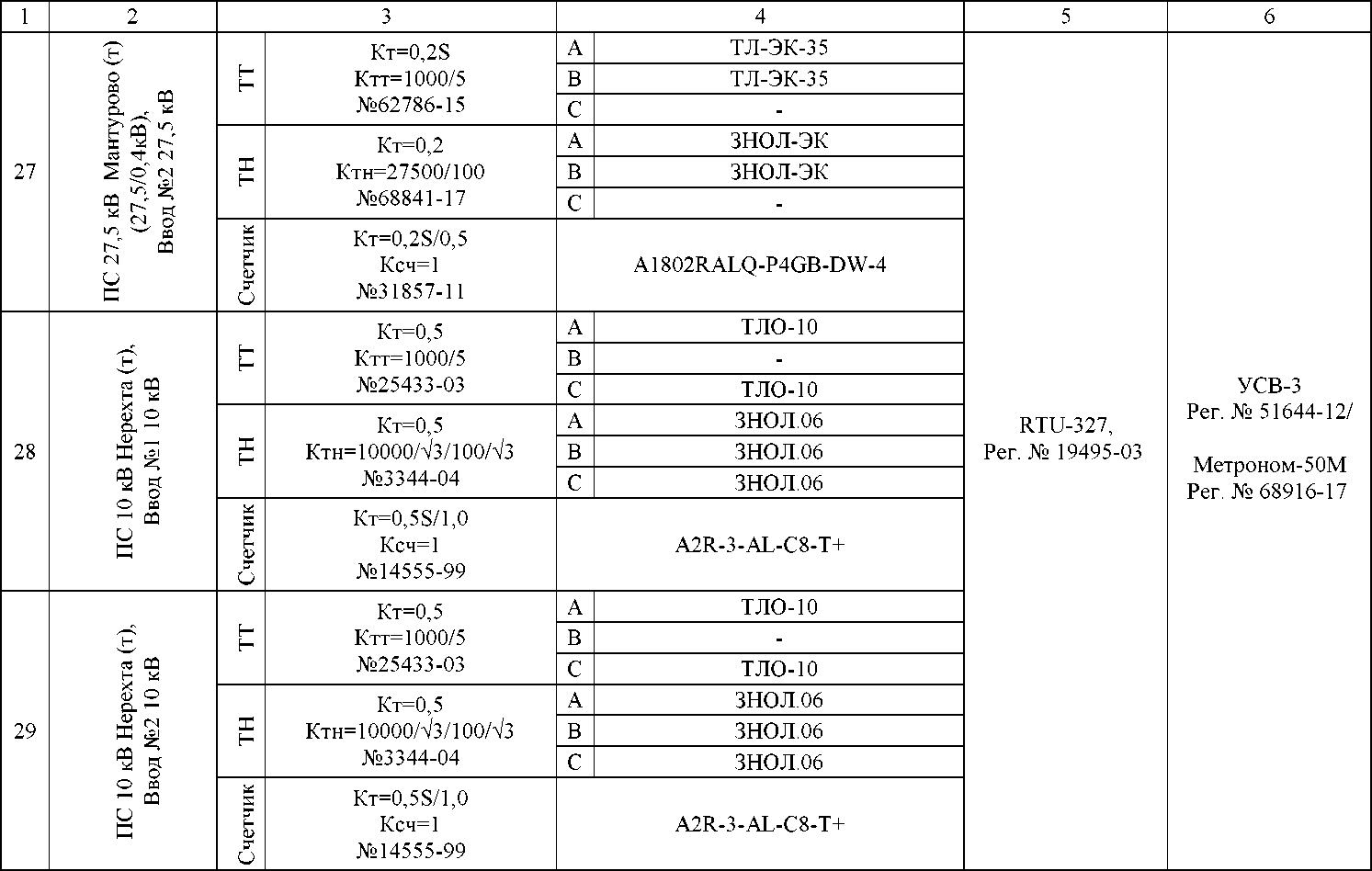

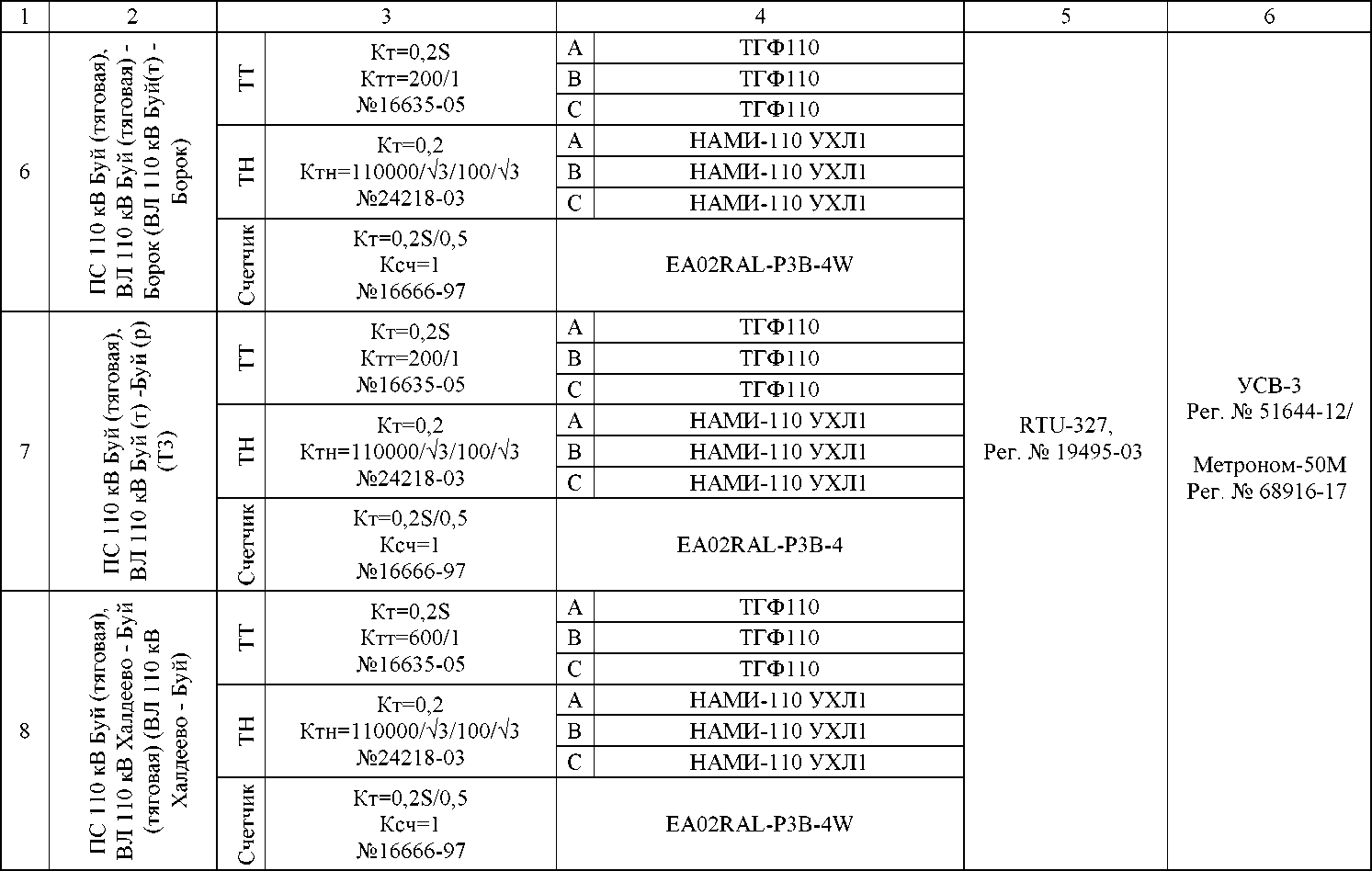

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Поназырево (тяговая) -Никола с отпайками (ВЛ 110 кВ Поназырево -Никола)

Счетчик TH ТТ

ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ

Гостовская - Поназырево (тяговая) (ВЛ 110 кВ

Гостовская - Поназырево)

Счетчик TH ТТ

ПС 110 кВ Поназырево (тяговая), ВЛ 110 кВ Ацвеж - Поназырево (тяговая) с отпайкой на ПС Свеча (ВЛ 110 кВ Ацвеж -Поназырево)

Счетчик TH ТТ

i?

ст ст

О

LZ1

W

> о 10

£

W

-к

W

> о 10

£

W

-к

W

> о 10

£

W

-к

-U

Таблица 5 - Основные метрологические характеристики ИК

Таблица 6 - Основные технические характеристики ИК

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - серверов;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - установка пароля на счетчики электрической энергии;

• - установка пароля на УСПД;

• - установка пароля на серверы. Возможность коррекции времени в:

• - счетчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - сервере ИВК (функция автоматизирована). Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).
