АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ состоит из трех уровней:

• 1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное);

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.

Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere, резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».

Сервер ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2», построен на базе виртуальной машины, функционирующей в распределенной среде виртуализации VMware VSphere.

Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).

Цифровой сигнал с выходов счетчиков ИК при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. УСПД ОАО «РЖД» единомоментно работает либо в основном канале, либо в резервном.

Далее по основному каналу связи, данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.

При отказе основного канала связи или УСПД счетчики опрашиваются по резервному каналу c использованием каналообразующего оборудования стандарта GSM.

Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.

Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.

Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.

Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).

Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).

Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).

Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Резервные УСПД ОАО «РЖД» синхронизируются от сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Счетчики ИК синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик -УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

В случае использования резервного канала связи стандарта GSM, счетчики ИК синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи счетчик - сервер. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).

Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.

Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 7.

Таблица 7 -

Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

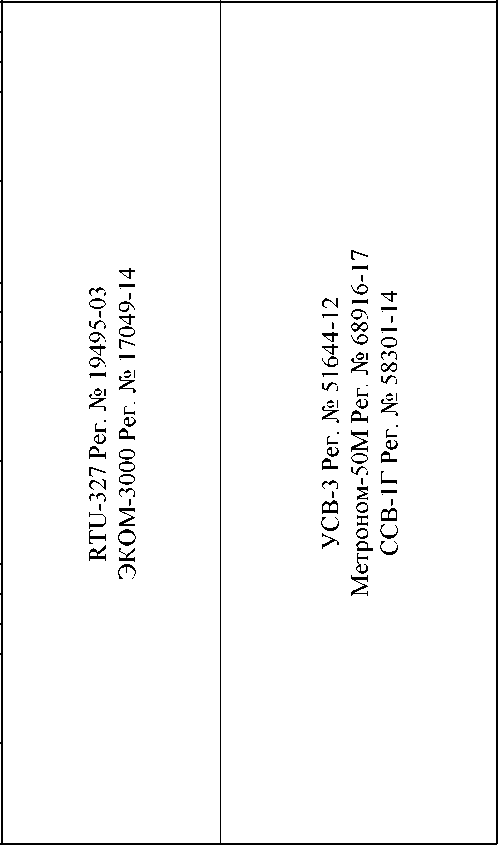

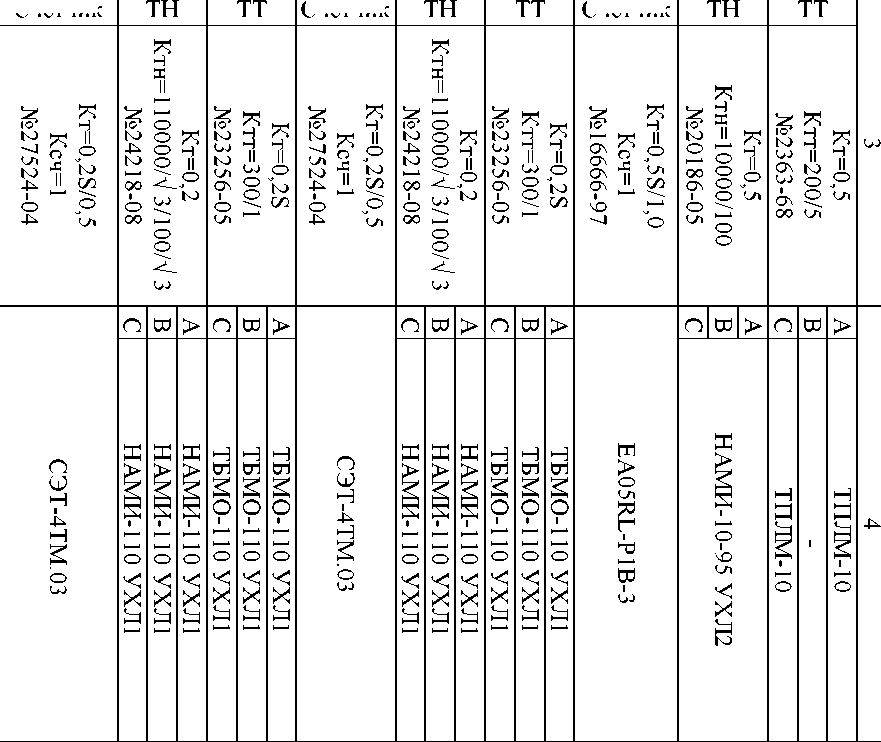

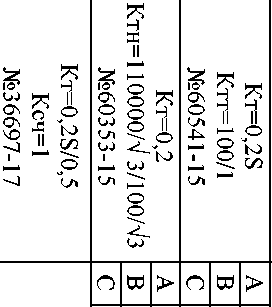

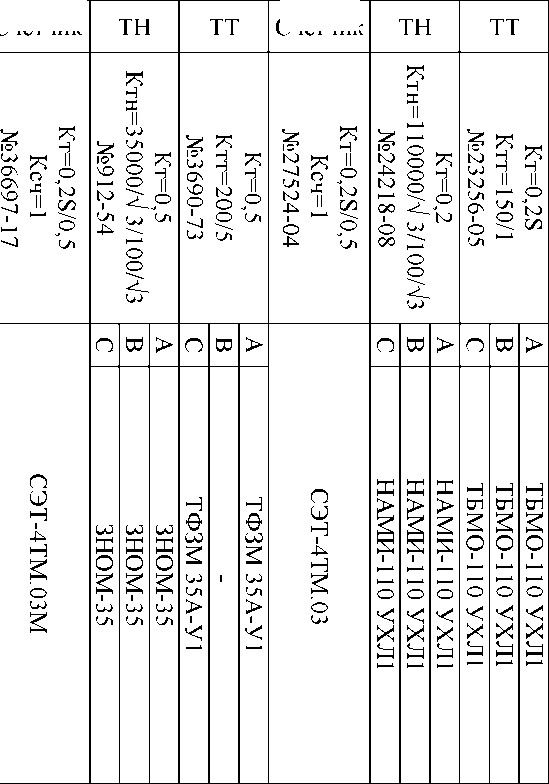

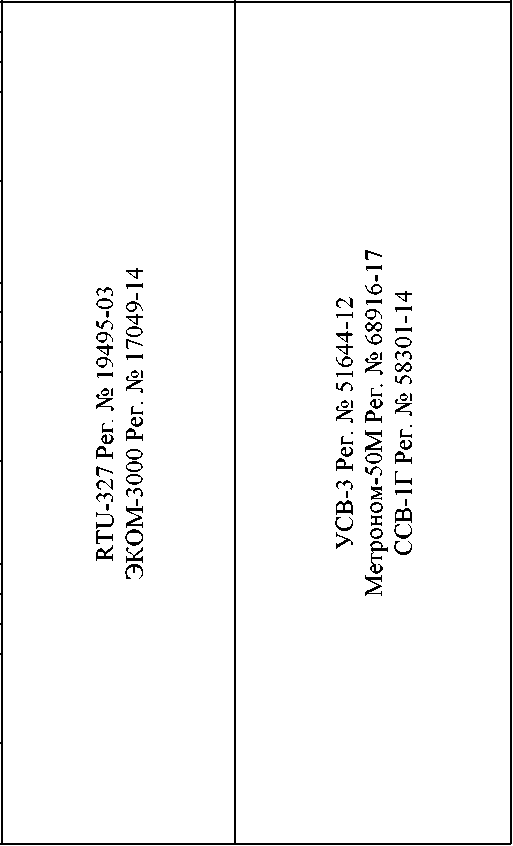

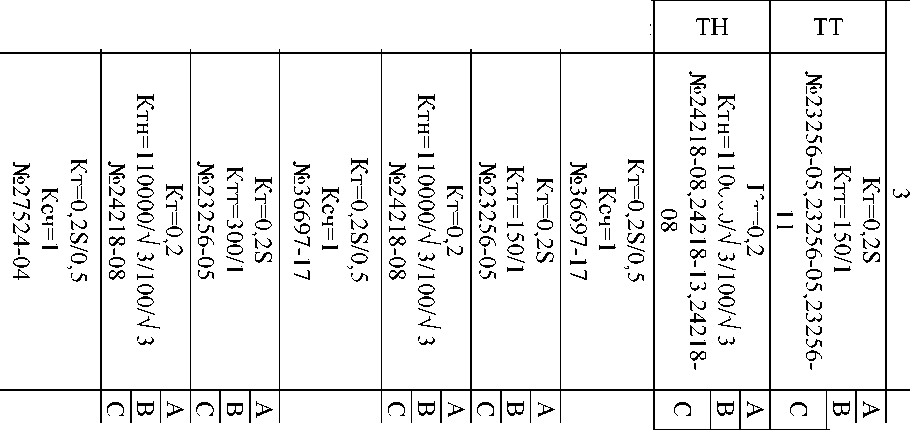

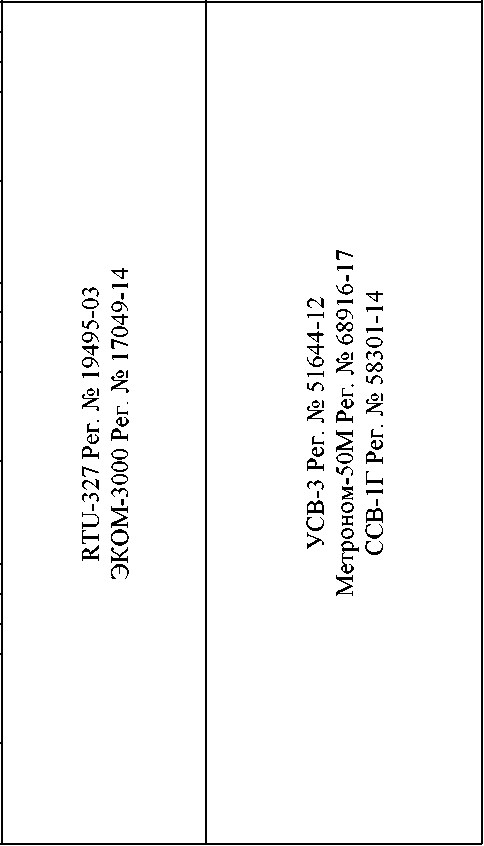

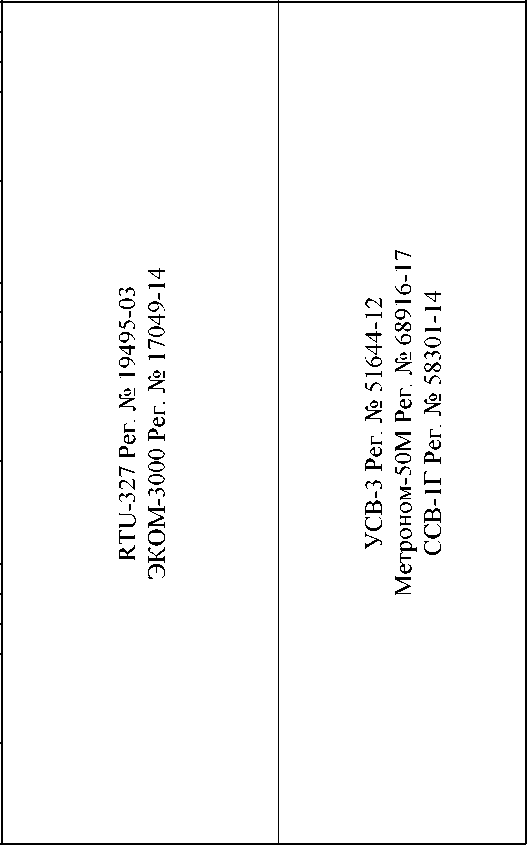

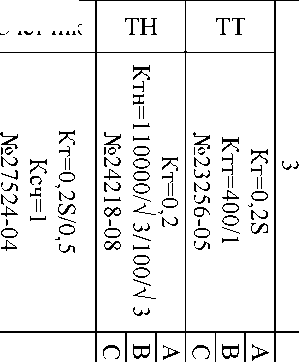

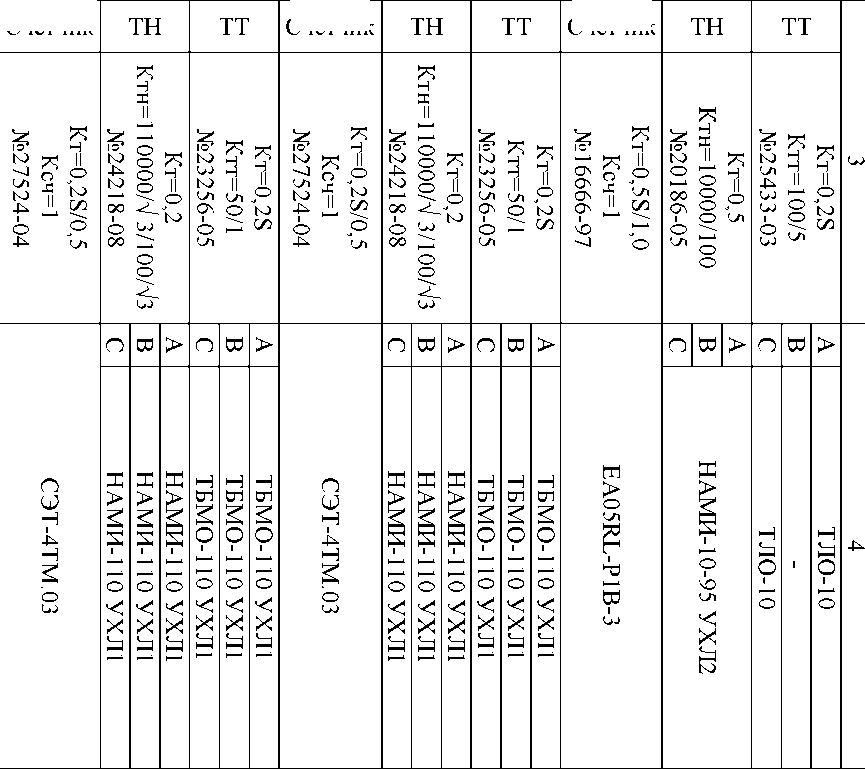

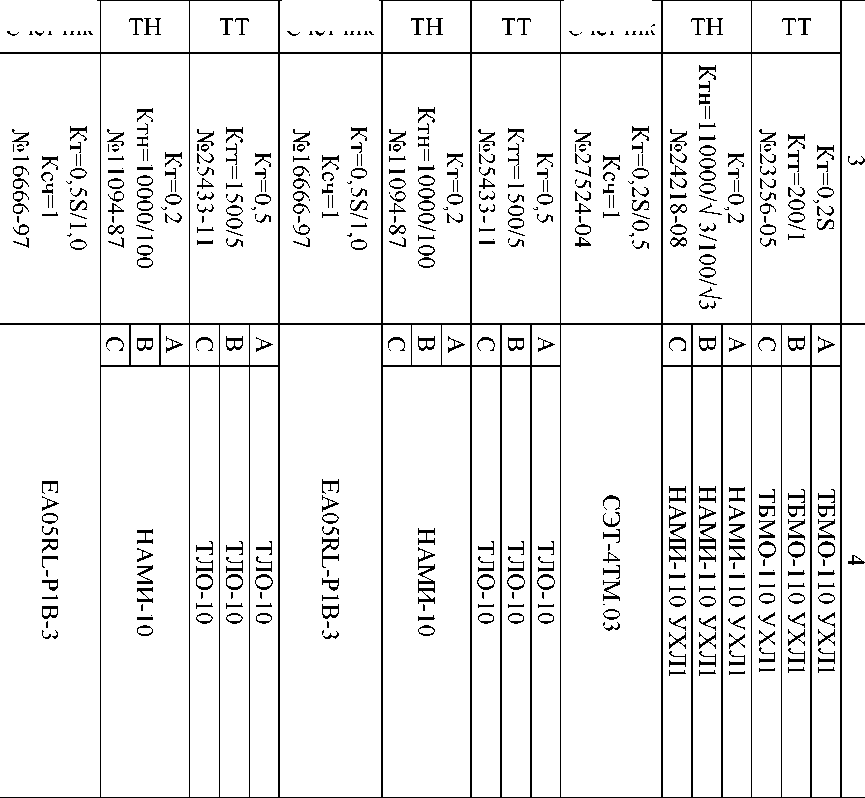

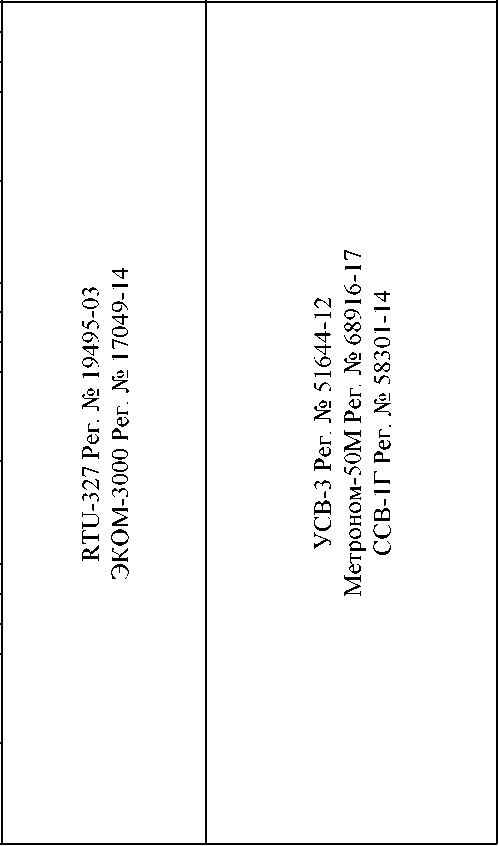

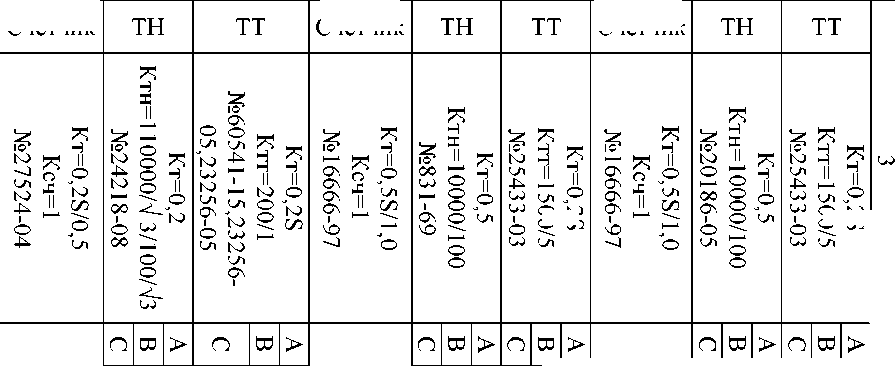

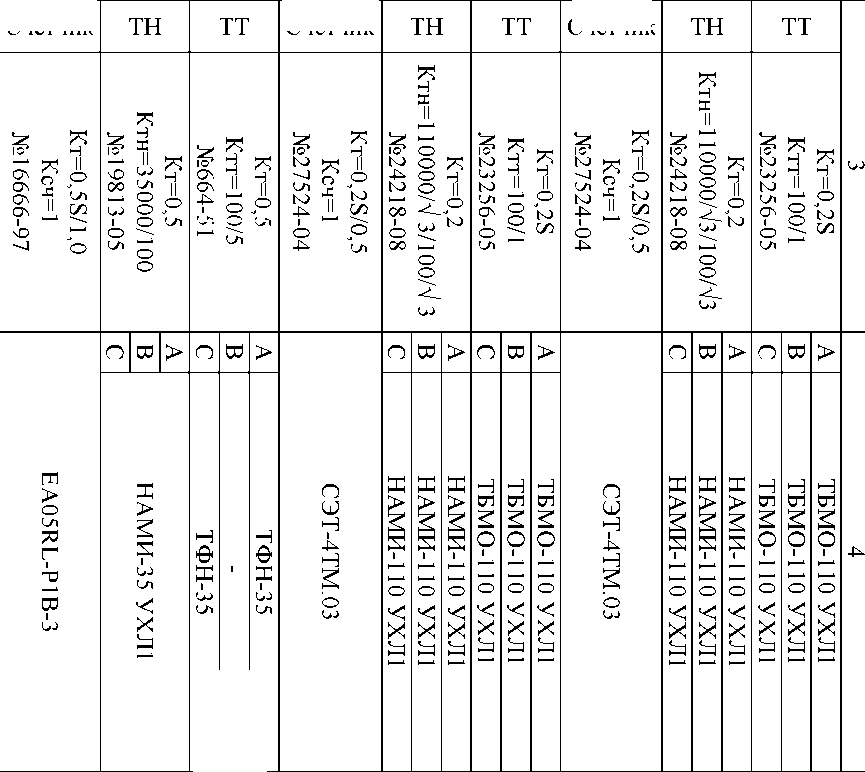

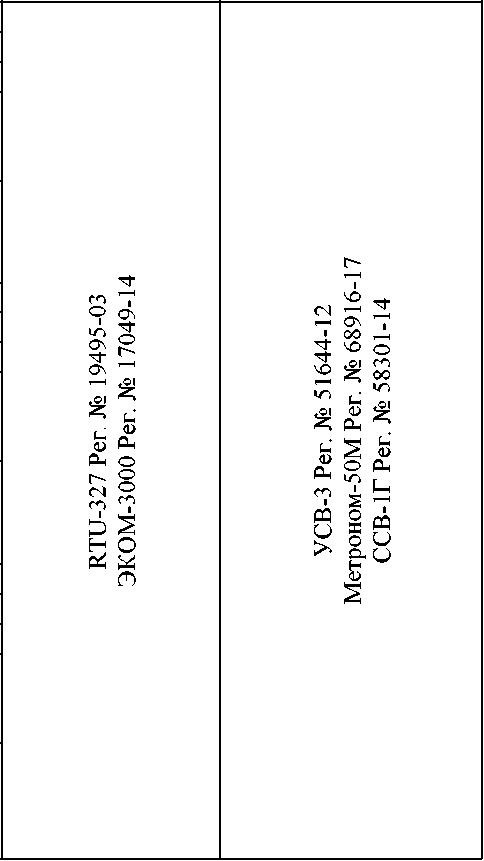

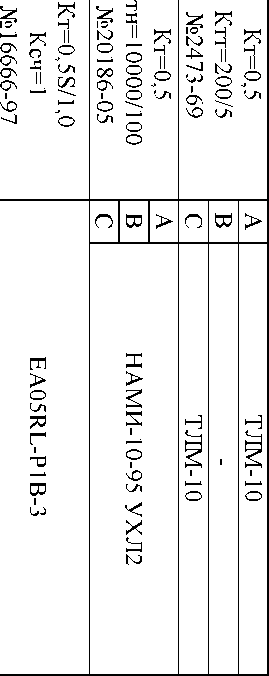

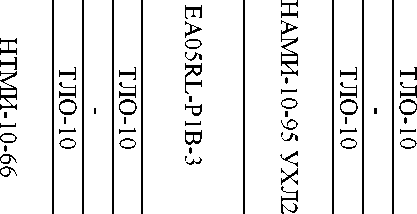

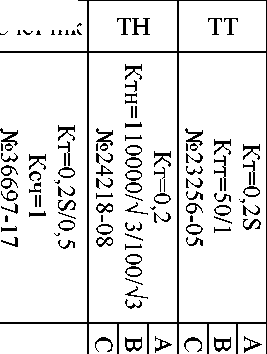

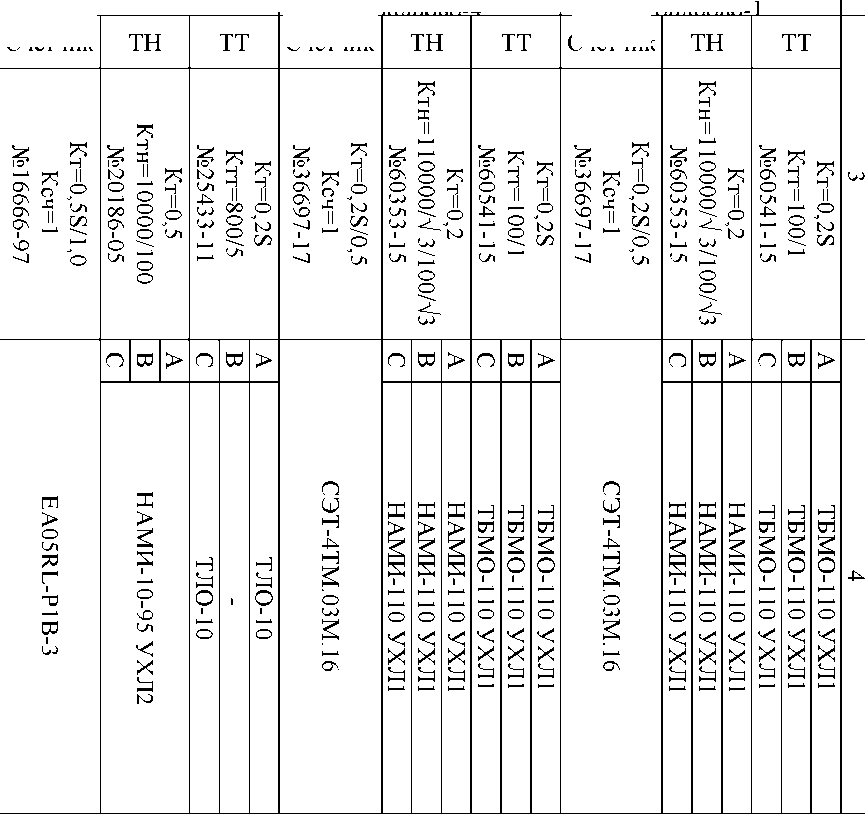

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ

Счетчик

о

Счетчик

Счетчик

Счетчик

О CZ1

U1

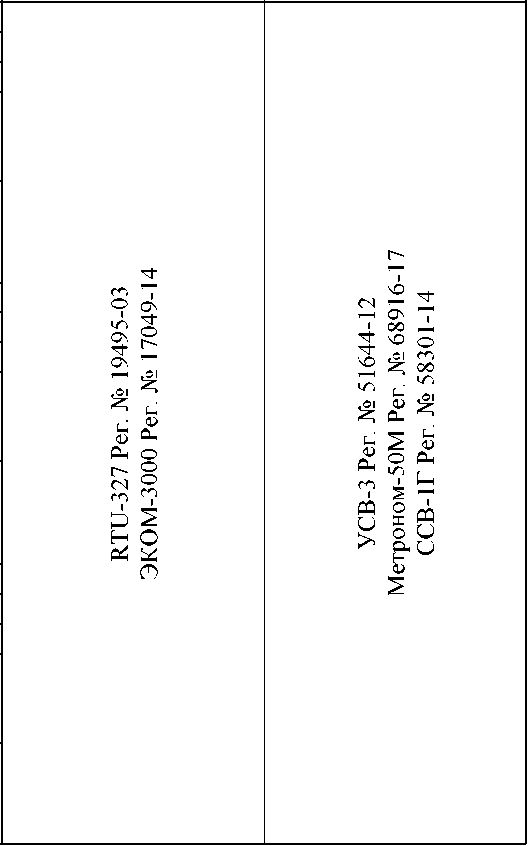

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

о

ПС 110 кВ Сухиничи, ОРУ-ИОкВ, ВЛ 110 кВ Электрон-Середейск-1 с отпайкой на Сухиничи-ПС 110 кВ Сухиничи, ОРУ-ИОкВ, ВЛ 110 кВ Электрон-Середейск-2 с отпайкой на Сухиничи-

ПС 110 кВ Палики, яч.4

Ф.4-10 кВ

Счетчик

Счетчик

Счетчик

RTU-327 Per. № 19495-03 ЭКОМ-3000 Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВЛГРег. № 58301-14

Счетчик

Счетчик

Счетчик

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12 Метроном-50М Per. № 68916-17 ССВИГРег. № 58301-14

о

о

Счетчик

Счетчик

Счетчик

Счетчик

Счетчик

Счетчик

-U

ПС 110 кВ Воротынск,

ЗРУ-10 кВ, Ввод 10 кВ

ПТ1

-U

00

ПС 110 кВ Воротынск, ОРУ-ИОкВ, Ввод 110 кВ ПТ2

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВ-1ГРег. № 58301-14

IO

Счетчик

Счетчик

Счетчик

ПС 110 кВ Тихонова Пустынь, ОРУ-ИО кВ,

ВЛ 110 кВ Спутник-Кпштово=4

ПС 110 кВ Тихонова Пустынь, ОРУ-ИО кВ,

ВЛ 110 кВ Спутник-Каылпоать

RTU-327 Per. № 19495-03 ЭКОМ-3000 Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

CCB-lTPer. № 58301-14

Продолжение таблицы 4

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВ-1ГРег. № 58301-14

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВ-1ГРег. № 58301-14

Продолжение таблицы 4

Счетчик

Счетчик

Счетчик

RTU-327 Per. № 19495-03 ЭКОМ-3000 Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВ-1ГРег. № 58301-14

Счетчик

Счетчик

Счетчик

о IO О СЛ

RTU-327 Per. № 19495-03 ЭКОМ-ЗООО Per. № 17049-14

УСВ-3 Per. № 51644-12

Метроном-50М Per. № 68916-17

ССВ-1ГРег. № 58301-14

о

о
