Номер по Госреестру СИ: 81432-21
81432-21 Трансформаторы тока встроенные
(SB 0,8)
Назначение средства измерений:
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180676
ID в реестре СИ - 1387482
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, SB 0,8,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 42
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1286 дн.
Приказы РСТ, где упоминается данный тип СИ
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока встроенные (SB 0,8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы тока встроенные (SB 0,8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы тока встроенные (SB 0,8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
7625 | 7984 |
|
ФБУ Курский ЦСМ Курская область |
8342 | 7984 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора тока встроенного SB 0,8
Нормативные и технические документы
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Трансформаторы тока выполнены с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена табличка с указанием заводских номеров и технических данных.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав.№ 05-339405, 05-339400, 05-339411, 05-339407, 05-339401, 05-339412, 05-339404, 05-339399, 05-339494, 05-339413, 05-339397, 05-339409, 05-339454, 05-339451, 05-339453, 05-338188, 05-338187, 05-338185, 05-338186, 05-338189, 05-338184, 35052390-А, 35052390-В, 35052390-С.
Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на табличку в месте, указанном на рисунке 1.

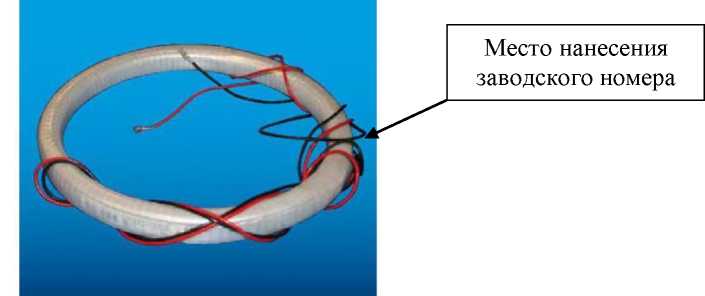

Рисунок 1 - Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
05-339405, 05-339400, 05-339411, 05-339407, 05-339401, 05-339412, 05-339404, 05-339399, 05-339494, 05-339413, 05-339397, 05-339409, 05-339454, 05-339451, 05-339453, 05-338188, 05-338187, 05-338185, 05-338186, 05-338189, 05-338184 |
35052390-А, 35052390-В, 35052390-С | |
|
Номинальный первичный ток 11ном, А |
1000 |
1000 |
|
Номинальный вторичный ток 12ном, А |
1 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
