Номер по Госреестру СИ: 38612-08
38612-08 Трансформаторы тока
(SVA)
Назначение средства измерений:
Трансформаторы тока SVA предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц. Трансформаторы тока SVA используются в качестве комплектующего изделия для генераторных и вспомогательных токопроводов электростанций, а также на высоковольтных вводах силовых трансформаторов и выключателей.

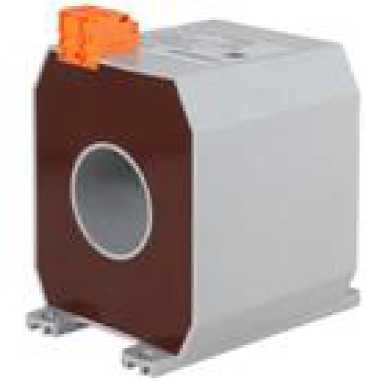

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 03.08.2024
Номер записи -
ID в реестре СИ - 348401
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , на месте эксплуатации, модификация SVA 105-100-50, Без модификации, SVA105-100-50, SVA-100, SVA Ктт 100/5; КТ 0,5S/0,2S; Sном = 5/2,5 В·А, SVA 45240, SVA 45190, SVA 300/5, SVA 200/5, SVA 105-100-50, SVA 100-100-45, SVA, -,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 1314
Выдано извещений - 0
Кол-во периодических поверок - 223
Кол-во средств измерений - 123
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 3830 дн.
Приказы РСТ, где упоминается данный тип СИ
№1743 от 2023.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№529 от 2020.03.17 О внесении изменений в описание типа СИ АИИС КУЭ АО "ЭК "Восток"(представительство в Тюменской области, 8-я очередь)
№2348 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№125 от 2021.02.10 О внесении изменений в сведения об утвержденных типах средств измерений
№2407 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО "ЭнергоГАРАНТЪ" (ОАО "ДВК")
№1086 от 2021.06.23 О внесении изменений в приказ от 31 декабря 2020 г. № 2407 "О внесении изменений в описание типа на АИИС КУЭ ООО "ЭнергоГАРАНТЪ" (ОАО "ДВК")
№517 от 2021.04.14 О внесении изменений в описание типа СИ Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (17-я очередь)
№542 от 2021.04.15 О внесении изменений в описание типа СИ Система автоматизированная информационно-измерительная коммерческого учёта электроэнергии (АИИС КУЭ) АО "Тандер" (17-я очередь)
№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1650 от 2018.08.03 О продлении срока действия свидетельств об утверждении типа
№1172 от 2020.07.06 ПРИКАЗ. О внесении изменений в описание типа СИ АИИС КУЭ ОА "Тандер" (12-я очередь)
Наличие аналогов СИ: Трансформаторы тока (SVA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Трансформаторы тока (SVA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 21 | 0 | 21 | 0 | 9 | 0 | 9 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 0 | 12 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 6 | 0 | 0 | 0 | 6 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ОЭК" (РОСС RU.0001.310310) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 0 | 18 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.310630) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Феррата" (1329) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1010 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ИП Шуваев С.В. (RA.RU.313220) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 6 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО"ИИК "УЭНКО" (RA.RU.311318) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 21 | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ЭЙЧ ДИ СЕРВИС" (RA.RU.312631) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "СУЭС" (RA.RU.312694) | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ЛЕММА" (RA.RU.314006) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 36 | 36 | 0 | 36 | 0 | 36 | 0 | 36 |
Стоимость поверки Трансформаторы тока (SVA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
934 | 3279 |
|
ФБУ НИЦ ПМ-Ростест Москва |
444 | 3279 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2422 | 3279 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1638 | 3279 |
|
ФБУ Красноярский ЦСМ Красноярский край |
577 | 3279 |
Знак утверждения типа
Знак утверждения типананосится на табличку трансформатора и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках(методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока SVA» фирмы "ELEQ b.v.", Германия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока SVA
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- при осуществлении торговли и товарообменных операций;
-
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма "ELEQ b.v.", Германия.
Адрес :ELEQ b.v., Karl-ferdinand-Braun-Strasse 1, 50170 Kerpen- Sindorf, Germany
Тел. +49 2602 679-0, факс +49 2602 9436-00
Заявитель
ООО «Инжиниринговый центр КВК-электро», Россия
Юридический адрес: 129128 г. Москва, ул. Бажова д. 8
тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы тока SVA являются масштабными преобразователями. Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущая шина или кабель. Высоковольтная изоляция обеспечивается за счет собственной изоляции и изоляции кабеля или шины, используемых в качестве первичной обмотки. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Все трансформаторы выполняются со вторичными
обмотками, равномерно распределенными по
сердечникам для обеспечения высокой точности. Число вторичных обмоток от одной до четырех. Выводы вторичных обмоток подключаются к клеммным колодкам в коробке вторичных выводов, которая закреплена на корпусе и закрыта пломбируемой крышкой для предотвращения несанкционированного доступа к выводам.
Трансформатор тока- 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
-
- первичные токи, А
от 50 до 2000
1; 2; 5
0,72
0,2s-0,5s-0,2-0,5-1-3/(5-10)
5Р, 10P/(5-30)
от 1,0 до 60
50 или 60
до 30
от 100x100x045
до 250x230x0150
-
- вторичные токи, А
-
- наибольшее рабочее напряжение, кВ
-
- классы точности /коэффициент безопасности измерительных обмоток
-
- классы точности/коэффициент предельной кратности защитных обмоток
-
- номинальные мощности, В. А
-
- номинальная частота, Гц
-
- масса, кг
-
- габаритные размеры (ШхВхД-внут диаметр), мм
Климатическое исполнение У3 по ГОСТ 15150-69.
Лист №2 Всего листов 2
