Сведения о средстве измерений: 73156-18 Трансформаторы тока встроенные

Номер по Госреестру СИ: 73156-18
73156-18 Трансформаторы тока встроенные
(SB 0,8)

Назначение средства измерений:
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

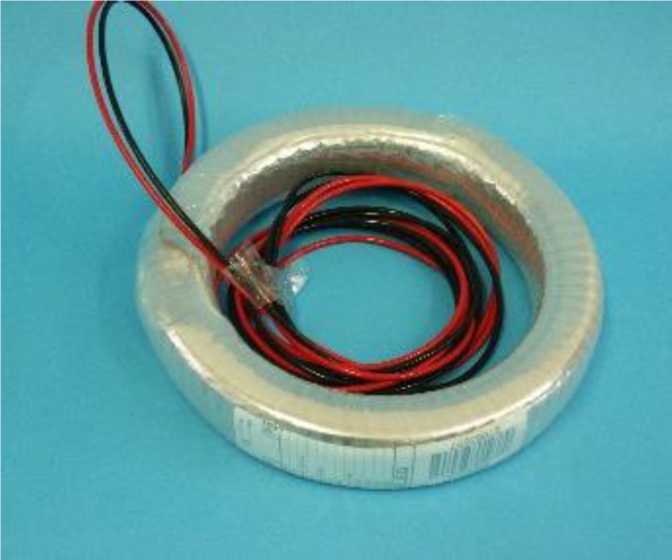

Внешний вид. Трансформаторы тока встроенные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1

Общие сведения

Дата публикации - 13.10.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530238
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации, SB 0,8,

Производитель

Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2006
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Трансформаторы тока встроенные (SB 0,8)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ELEQ b.v."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
20951-06
01.03.2011
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
20951-08
01.10.2013
Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-06
01.10.2011
Трансформаторы напряжения, UGE 3-35
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25475-08
01.10.2013
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25475-11
18.05.2016
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25476-08
01.10.2013
Трансформаторы напряжения, UGZ
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25477-06
01.10.2011
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
25477-08
01.10.2013
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25559-08
01.10.2013
Трансформаторы тока, RM
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
25567-08
01.10.2013
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25568-08
01.10.2013
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
25569-08
01.10.2013
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38611-08
01.10.2013
Трансформаторы тока, IGD
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
38612-08
03.08.2024
Трансформаторы тока, SVA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
52176-12

Трансформаторы тока встроенные, SB0.8H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
4 года
55006-13
03.08.2024
Трансформаторы тока, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55007-13
03.08.2024
Трансформаторы напряжения, UGE
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55008-13
03.08.2024
Трансформаторы тока, GSR
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55009-13
03.08.2024
Трансформаторы тока, GSK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55010-13
03.08.2024
Трансформаторы тока, IGW
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
55016-13
03.08.2024
Трансформаторы тока, GSA
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
8 лет
59004-14
19.09.2024
Трансформаторы напряжения, UGECAK
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
8 лет
73156-18

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
78274-20

Трансформаторы напряжения, UGE 2,2
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
8 лет
79535-20

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
81432-21

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85558-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
85654-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
86564-22

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
87438-22

Трансформаторы тока встроенные, SBL 0.8 H
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
90043-23

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
16 лет
91269-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
93056-24

Трансформаторы тока встроенные, SB 0, 8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года
94808-25

Трансформаторы тока встроенные, SB 0,8
Фирма "ELEQ b.v." (ГЕРМАНИЯ )
ОТ
МП
4 года

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока встроенные (SB 0,8)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
  • 6 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 6 0 6 0 6 0 6
    ООО "МЕТРОСЕРВИС"
    (RA.RU.311269)
  • SB 0,8
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы тока встроенные (SB 0,8)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Лист № 2 Всего листов 3

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока встроенным SB 0,8

    ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    Фирма "ELEQ b.v.", Германия
    Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

    Заявитель

    Общество с ограниченной ответственностью «АйТи Энерджи Сервис» (ООО «АйТи Энерджи Сервис»)
    ИНН 7729403949
    Адрес: 109074, г. Москва, Китайгородский пр-д, д. 7 стр. 5 Телефон: +7 (495) 627-30-01
    Web-сайт: www.it-energy.ru
    E-mail: office@it-energy.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-cайт: www.rostest.ru
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Конструкция трансформаторов тока представляет собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформатора тока.

    Общий вид средства измерений приведен на рисунке 1.

    Внешний вид. Трансформаторы тока встроенные (SB 0,8), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений

    Пломбирование трансформаторов тока не предусмотрено.

    Программное обеспечение отсутствует.

    Лист № 2 Всего листов 3

    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока встроенный

    (заводские номера: 06010968, 06010967, 06010966, 06010962, 06010961, 06010960)

    SB 0,8

    6 шт.

    Паспорт

    -

    6 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном., А

    150

    Номинальный вторичный ток 12ном., А

    5

    Номинальная частота Гном., Гц

    50

    Класс точности вторичной обмотки для измерений и учета

    0,2

    Номинальная вторичная нагрузка

    с коэффициентом мощности cos ф = 0,8, В^А

    15

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
