Номер по Госреестру СИ: 93056-24
93056-24 Трансформаторы тока встроенные
(SB 0, 8)
Назначение средства измерений:
Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194856
ID в реестре СИ - 1418651
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2044 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока встроенные (SB 0, 8)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ELEQ b.v."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
38612-08 03.08.2024 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
55006-13 03.08.2024 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55007-13 03.08.2024 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55008-13 03.08.2024 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55009-13 03.08.2024 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55010-13 03.08.2024 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
55016-13 03.08.2024 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
|
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
|
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
93056-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
94808-25 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Трансформаторы тока встроенные (SB 0, 8)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГО СТРОЙ СЕРВИС+" (RA.RU.313731) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы тока встроенные (SB 0, 8)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «ELEQ b.v.», Германия
Юридический адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
из ленты текстурированной кремнистой стали.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 11012951, 11012953, 11012954, 11012955, 11012956, 11012957, 11012958, 11012959, 11012960, 11012961, 11012962, 11012963, 11012964, 11012965, 11012969, 11012970, 11015950, 11023952.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

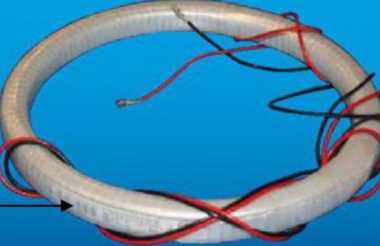

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток 11ном, А |
1200; 600; 300 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10; 5; 2,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
