Номер по Госреестру СИ: 81618-21
81618-21 Трансформаторы напряжения
(НАМИ-220 УХЛ1)
Назначение средства измерений:
Трансформаторы напряжения НАМИ-220 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 21.12.2021
Срок свидетельства -
Номер записи - 180819
ID в реестре СИ - 1387901
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НАМИ-220-УХЛ1, НАМИ-220 УХЛ1, Без модификации,
Производитель
Изготовитель - Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
Страна - РОССИЯ
Населенный пункт - г. Раменское
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 21
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1325 дн.
Приказы РСТ, где упоминается данный тип СИ
№2794 от 2022.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
Наличие аналогов СИ: Трансформаторы напряжения (НАМИ-220 УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80253-20 |
Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
80957-21 |
Трансформаторы напряжения, НАМИ-35 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
80956-21 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
81618-21 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
82216-21 |
Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
85822-22 |
Трансформаторы напряжения, НАМИ-10-95 УХЛ2 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
86744-22 |
Трансформаторы напряжения, ЗНОМ-110 У1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
87415-22 |
Трансформаторы тока, ТБМО-110-УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
87434-22 |
Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
88976-23 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
89925-23 |
Трансформаторы тока, ТБМО-110-УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
91491-24 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
91492-24 |
Трансформаторы напряжения, НАМИ-35 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92038-24 |
Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92934-24 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92934-24 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
95642-25 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Трансформаторы напряжения (НАМИ-220 УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИРМЕТ" (RA.RU.312880) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Трансформаторы напряжения (НАМИ-220 УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
36000 | 36000 |
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора напряжения
устанавливающие
требования
Нормативные и технические документы
Нормативные и технические документы, к трансформаторам напряжения НАМИ-220 УХЛ1Техническая документация фирмы изготовителя
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-220 УХЛ1 зав. № 223, 224, 225, 226, 227, 228.

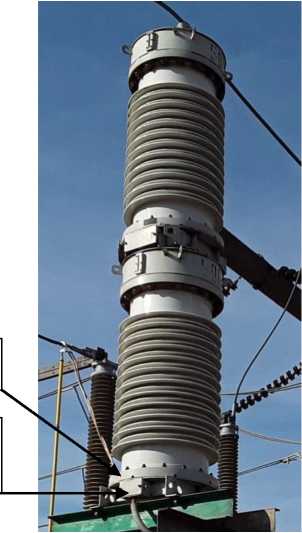

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
223, 224, 225, 226, 227, 228 | |
|
Номинальное напряжение первичной обмотки Uiimi, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
80; 120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
