Номер по Госреестру СИ: 95642-25
95642-25 Трансформаторы напряжения
(НАМИ-110 УХЛ1)
Назначение средства измерений:
Трансформаторы напряжения НАМИ-110 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 11.06.2025
Срок свидетельства -
Номер записи - 197419
ID в реестре СИ - 1426020
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
Страна - РОССИЯ
Населенный пункт - г. Раменское
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (НАМИ-110 УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80253-20 |
Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
80957-21 |
Трансформаторы напряжения, НАМИ-35 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
80956-21 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
81618-21 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
82216-21 |
Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
85822-22 |
Трансформаторы напряжения, НАМИ-10-95 УХЛ2 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
86744-22 |
Трансформаторы напряжения, ЗНОМ-110 У1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
87415-22 |
Трансформаторы тока, ТБМО-110-УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
87434-22 |
Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
88976-23 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
89925-23 |
Трансформаторы тока, ТБМО-110-УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
91491-24 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
91492-24 |
Трансформаторы напряжения, НАМИ-35 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92038-24 |
Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92934-24 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
92934-24 |
Трансформаторы напряжения, НАМИ-220 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
|
95642-25 |
Трансформаторы напряжения, НАМИ-110 УХЛ1 Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) |
ОТ МП |
4 года |
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Трансформаторы напряжения (НАМИ-110 УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения (НАМИ-110 УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательОткрытое акционерное общество «Раменский электротехнический завод Энергия»
(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
E-mail: retz@ramenergy.ru
Web-cайт: www.ramenergy.ru
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
E-mail: retz@ramenergy.ru
Web-cайт: www.ramenergy.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
E-mail: retz@ramenergy.ru
Web-cайт: www.ramenergy.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-110 УХЛ1 зав. № 1316, 1332, 1364.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

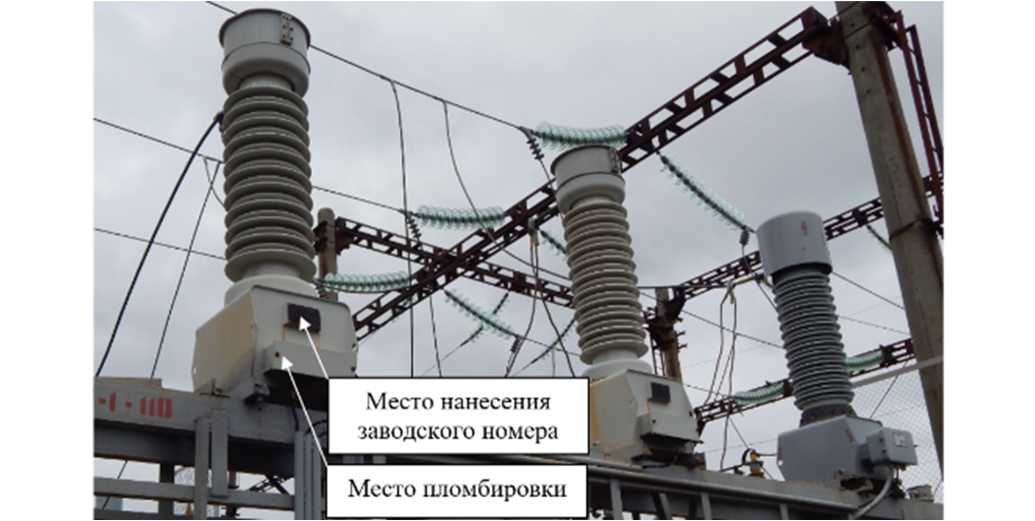

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/V3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
