Номер по Госреестру СИ: 91491-24
91491-24 Трансформаторы напряжения
(НАМИ-110 УХЛ1)
Назначение средства измерений:
Трансформаторы напряжения НАМИ-110 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательОткрытое акционерное общество «Раменский электротехнический завод Энергия»
(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Открытое акционерное общество «Раменский электротехнический завод Энергия»(ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-110 УХЛ1 зав. № 441, 461, 498, 503, 507, 511, 1391, 1461, 1481, 1501, 1523, 1531, 1547, 1548.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

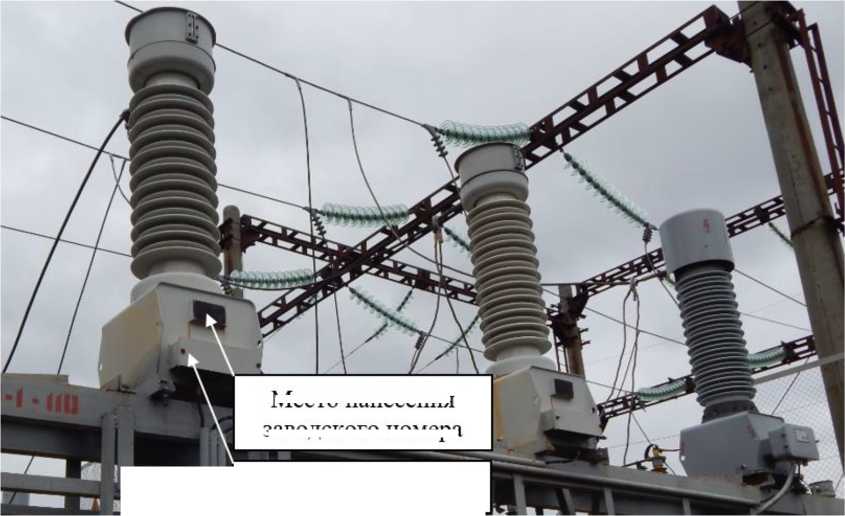

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НАМИ-110 УХЛ1 |
1 шт. |
|
Паспорт |
НАМИ-110 УХЛ1 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
441, 461, 498, 503, 507, 511 |
1391, 1461, 1481, 1523, 1531 |
1501, 1547, 1548 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
110/^3 |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
100/^3 |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2; 0,5 |
0,2 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
120;250 |
120 |
200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
