Сведения о средстве измерений: 87415-22 Трансформаторы тока

Номер по Госреестру СИ: 87415-22
87415-22 Трансформаторы тока
(ТБМО-110-УХЛ1)

Назначение средства измерений:
Трансформаторы тока ТБМО-110-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

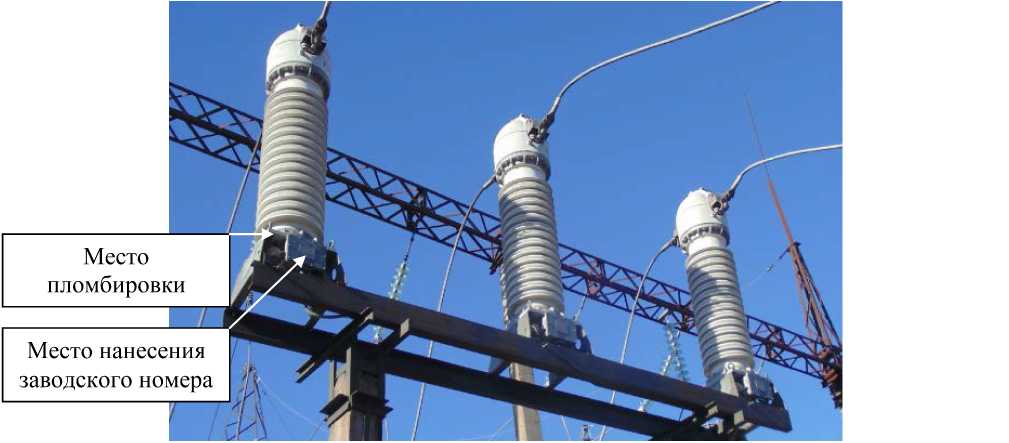

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 29.11.2022
Срок свидетельства -
Номер записи - 189472
ID в реестре СИ - 1404086
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТБМО-110-УХЛ1, ТБМО-110 УХЛ1, ТБМО-110, мод. ТБМО-110 УХЛ1, Без модификации, -,

Производитель

Изготовитель - Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
Страна - РОССИЯ
Населенный пункт - г. Раменское
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_7 Каталог типов СИ АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 162
Выдано извещений - 0
Кол-во периодических поверок - 162
Кол-во средств измерений - 91
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 1187 дн.

Приказы РСТ, где упоминается данный тип СИ

№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)

№2655 от 2024.11.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2971 от 2022.11.25 ПРИКАЗ_Об утверждении типов средств измерений (17)

№180 от 2024.01.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТБМО-110-УХЛ1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80253-20

 Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
80957-21

 Трансформаторы напряжения, НАМИ-35 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
80956-21

 Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
81618-21

 Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
82216-21

 Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
85822-22

 Трансформаторы напряжения, НАМИ-10-95 УХЛ2
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
86744-22

 Трансформаторы напряжения, ЗНОМ-110 У1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
87415-22

 Трансформаторы тока, ТБМО-110-УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
87434-22

 Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
88976-23

 Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
89925-23

 Трансформаторы тока, ТБМО-110-УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
91491-24

 Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
91492-24

 Трансформаторы напряжения, НАМИ-35 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
92038-24

 Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
92934-24

 Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
92934-24

 Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
95642-25

 Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское) 		ОТ
МП 		4 года
Отчет - RT_57 Организации-поверители ИС и элементов ИС (первичный рынок - первичные поверки)

Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).

Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:

  • Количество выполненных первичных поверок ИС и их элементов;
  • Долю первичных поверок в общем объеме поверок организации;
  • Долю на рынке первичных поверок и всех поверок ИС;
  • Количество извещений о непригодности ИС и их рыночную долю;
  • Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
  • Число поверяемых типов СИ, относящихся к ИС и их элементам.

Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.

Кроме рейтинга, для каждого года доступна агрегированная статистика:

  • Число уникальных организаций, выполнявших поверку ИС;
  • Количество примененных эталонов и ГЭТ;
  • Общее количество поверок по различным видам эталонов;
  • Прослеживаемость поверок до конкретных ГЭТ.

Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.

Отчет может быть использован:

  • Органами регулирования для анализа первичного рынка ИС;
  • Руководителями организаций при выборе подрядчиков по поверке;
  • Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.

Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТБМО-110-УХЛ1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КОСТРОМСКОЙ ЦСМ"
(RA.RU.311489)		 РСТ
  • -
  • мод. ТБМО-110 УХЛ1
  • ТБМО-110-УХЛ1
  • ТБМО-110 УХЛ1
    		•  135 0 135 0 135 0 135
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • Без модификации
    		•  17 0 17 0 0 0 0
    ФГБУ "ВНИИМС"
    (RA.RU.311493)    		 РСТ
  • ТБМО-110-УХЛ1
    		•  6 0 6 0 6 0 6
    ДЦМ СКАВ
    (516)
  • ТБМО-110
    		•  4 0 4 0 4 0 4

    Стоимость поверки Трансформаторы тока (ТБМО-110-УХЛ1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»

    (ОАО «РЭТЗ Энергия»)

    ИНН 5040010981

    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21

    Телефон: +7 (496) 463-66-93

    Факс: +7 (496) 463-66-93

    Web-cайт: www.ramenergy.ru

    E-mail: retz@ramenergy.ru

    Изготовитель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»
    (ОАО «РЭТЗ Энергия»)
    ИНН 5040010981
    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
    Телефон: +7 (496) 463-66-93
    Факс: +7 (496) 463-66-93
    Web-cайт: www.ramenergy.ru
    E-mail: retz@ramenergy.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    ИНН 7727061249
    Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»
    (ОАО «РЭТЗ Энергия»)
    ИНН 5040010981
    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
    Телефон: +7 (496) 463-66-93
    Факс: +7 (496) 463-66-93
    Web-cайт: www.ramenergy.ru
    E-mail: retz@ramenergy.ru

    Трансформаторы тока - маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

    Трансформаторы имеют несколько вторичных обмоток на различные нагрузки и классы точности. Первичная обмотка - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока ТБМО-110-УХЛ1 зав. № 1402, 1423, 1380, 645, 673, 679, 773, 771, 747, 714, 739, 790, 756, 768, 866, 858, 859, 850, 871, 936, 847, 874, 910, 869, 918, 920, 855, 872, 883, 856, 875, 906, 851, 913, 879, 907, 914, 919, 865, 923, 934, 932, 979, 985, 1001, 1017, 938, 861, 878, 1022, 852, 1005, 924, 854, 870, 983, 989, 926, 931, 843, 857, 864, 915, 937, 975, 863, 911, 877, 705, 709, 715, 1025, 1028, 862, 1018, 974, 987, 1009, 941, 980, 917, 927, 994, 909, 928, 986, 939, 982, 998.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТБМО-110-УХЛ1), http://oei-analitika.ru

    заводского номера

    г~[

    Место пломбировки

    Место нанесения

    Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    аблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТБМО-110-УХЛ1

    1 шт.

    Паспорт

    ТБМО-110-УХЛ1

    1 экз.


    Таблица 1.1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    1402, 1423, 1380, 645, 673, 679, 773, 771, 747, 714,

    739, 790, 756, 768, 705, 709, 715

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    200

    Номинальный вторичный ток Ьном, А

    1

    Номинальная частота £юм, Гц

    50

    Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета

    0,2S

    Номинальная вторичная нагрузка, 1ВА

    2

    Таблица 1.2 - Метрологические характеристики

    Значение для заводских номеров

    Наименование характеристики

    866, 858, 859, 850, 871, 936, 847, 874, 910, 869, 918, 920, 855, 872, 883, 856, 875, 906, 851, 913, 879, 907,

    914, 919, 865, 923, 934, 932, 979, 985, 1001, 1017,

    938, 861, 878, 1022, 852, 1005, 924, 854, 870, 983, 989, 926, 931, 843, 857, 864, 915, 937, 975, 863, 911,

    877, 1025, 1028, 862, 1018, 974, 987, 1009, 941, 980,

    917, 927, 994, 909, 928, 986, 939, 982, 998

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    300

    Номинальный вторичный ток Ином, А

    1

    Номинальная частота £юм, Гц

    50

    Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета

    0,2S

    Номинальная вторичная нагрузка, 1ВА

    2

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -60 до +40
