Принцип действия основан на выделении падающего, прошедшего через исследуемый многополюсник, и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.

Анализаторы цепей векторные объединяют в одном корпусе генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки выходной мощности, коммутатор (переключатель направления распространения испытательного сигнала), измерительные секции, многоканальный приёмник, блок управления с сигнальным процессором и блок питания.

Анализаторы цепей векторные поддерживают разные способы калибровки и коррекции результатов измерений коэффициентов передачи и отражения. Калибровка выполняется с помощью автоматических калибровочных модулей или механических наборов мер, имеющих коаксиальные соединители, фланцы волноводов или другую конструкцию для подключения в требуемой волноведущей структуре.

Анализаторы цепей векторные позволяют проводить измерения исследуемых устройств в непрерывном и импульсном режимах. Результаты измерений могут быть представлены в частотной и временной областях. Анализаторы цепей векторные имеют опции для работы в качестве анализатора спектра или измерителя коэффициента шума. Режим измерений устройств с преобразованием частоты реализован в базовой конструкции.

Общий вид приведён на рисунке 1. Места для размещения наклеек приведены на рисунках 2 и 3. Место нанесения знака утверждения типа находится на наклейке, расположенной на задней панели. Функцию защиты от несанкционированного доступа выполняет гарантийная пломба, расположенная на нижней панели.

Заводской номер, идентифицирующий каждый экземпляр анализатора цепей векторного, наносится на наклейку, размещаемую на задней панели.

Нанесение знака поверки на средство измерений не предусмотрено.

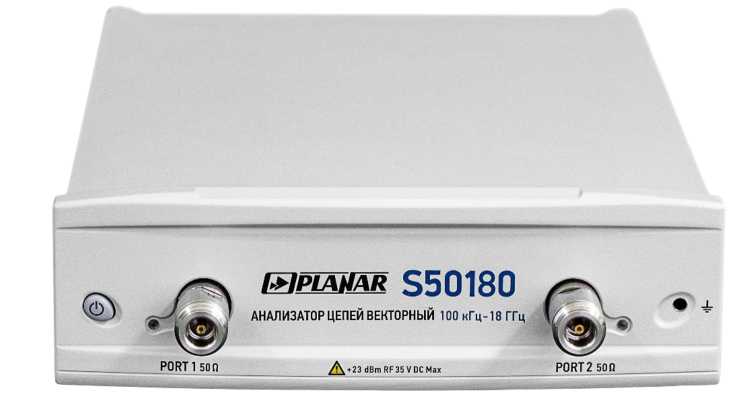

Рисунок 1 - Общий вид анализаторов цепей векторных S50180

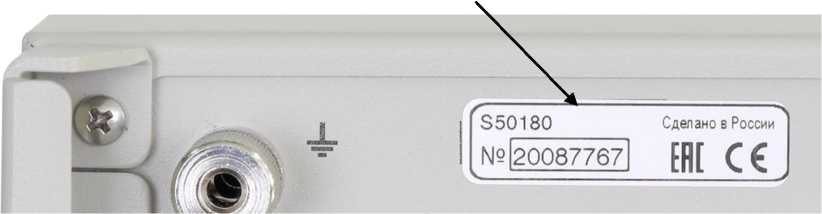

Место нанесения знака утверждения типа

Рисунок 2 - Место нанесения знака утверждения типа на наклейке задней панели анализаторов цепей векторных S50180

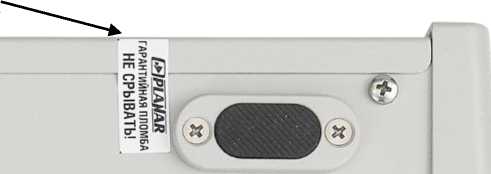

Место пломбировки

Рисунок 3 - Схема пломбировки на нижней панели анализаторов цепей векторных S50180

Таблица 6 -

Таблица 2 - Метрологические характеристики

Наименование характеристики Значение

Примечания:

• ¹⁾ Пределы погрешности установки уровня выходной мощности нормированы для диапазона температур окружающего воздуха от +18 до +28 °С.

• ²⁾ Пределы погрешности измерений модуля и фазы коэффициента отражения нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением.

• ³⁾ В формуле приняты следующие обозначения:

|5гг| - действительный (или измеренный) модуль коэффициента отражения исследуемого устройства (далее - ИУ) в линейном масштабе;

Л|&| - предел допускаемой абсолютной погрешности измерений модуля коэффициента отражения в линейном масштабе;

|5гг| и Л|&| являются безразмерными.

• ⁴⁾ В формуле приняты следующие обозначения:

Ed - эффективная направленность;

Er - эффективный трекинг отражения;

Es - эффективное согласование источника.

Эффективные (скорректированные) параметры анализаторов приведены в таблице Ошибка! Источник ссылки не найден..

• ⁵⁾ Погрешность фазы нормируется в диапазоне модуля коэффициента отражения |Sii| от 0,018 до 1,000 (от -35 до 0 дБ).

• ⁶⁾ В формуле приняты следующие обозначения:

|Sji| - действительный (или измеренный) модуль коэффициента передачи в линейном масштабе;

|Sii| и |Sjj| - действительный (или измеренный) модуль коэффициента отражения входа и выхода ИУ в линейном масштабе;

Л|5_Уг| - предел допускаемой абсолютной погрешности измерений модуля коэффициента передачи в линейном масштабе;

\S/i\, \Sn\, |Sjj-| и A|Sjij являются безразмерными.

• ⁷⁾ В формуле приняты следующие обозначения:

Et - эффективный трекинг передачи;

El - эффективное согласование нагрузки;

L = Ю-'\0^{РВЫХ / 10} - коэффициент, характеризующий нелинейность амплитудной характеристики приёмников;

РВЫХ - уровень выходной мощности при измерении, дБм;

Ex = 10'DD ^{+ 10Ag}(.4^{fn4JM /} '^пЧн' - ^{РВЫх / 20} - максимальный уровень собственного шума (изоляция);

D - нижняя граница диапазона измерений модуля коэффициента передачи, дБ;

Л/пч.м - ширина полосы пропускания фильтра промежуточной частоты при измерении, Гц;

ЛЛпчн - номинальная ширина полосы пропускания фильтра промежуточной частоты, равная 1 Гц.

Эффективные (скорректированные) параметры приведены в таблице Ошибка! Источник ссылки не найден.. Параметры Ex и L0=L указаны для уровня выходной мощности 0 дБм и полосы фильтра промежуточной частоты 1 Гц. Пределы погрешности вычисляются для любого доступного уровня выходной мощности и полосы фильтра промежуточной частоты.

• ⁸⁾ В формуле ^|^//| и \S/i\ приведены в линейном масштабе.

Таблица 3 - Основные технические характеристики

Таблица 4 - Эффективные параметры

Таблица 5 - Нескорректированные параметры
