Номер по Госреестру СИ: 71037-18
71037-18 Рефлектометры векторные
(CABAN R60, CABAN R180)
Назначение средства измерений:
Рефлектометры векторные CABAN R60, CABAN R180 предназначены для измерений комплексного коэффициента отражения (Sii элементов матрицы рассеяния) многополюсников.
Внешний вид.
Рефлектометры векторные
Рисунок № 1
Общие сведения
Дата публикации - 13.05.2023
Срок свидетельства - 11.05.2029
Номер записи - 167116
ID в реестре СИ - 396000
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Рефлектометр векторный CABAN R60, Рефлектометр векторный CABAN R180, Нет модификации, R60, R180, CABAN R60, CABAN R180, CABAN R60, CABAN R180-12, CABAN R180-02, CABAN R180-01, CABAN R180,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Планар" (ООО "Планар")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 574
Выдано извещений - 6
Кол-во периодических поверок - 291
Кол-во средств измерений - 95
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Рефлектометры векторные (CABAN R60, CABAN R180)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Планар" (ООО "Планар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70115-17 29.12.2027 |
Анализаторы ТВ сигналов мультисистемные, ИТ-100 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
71037-18 11.05.2029 |
Рефлектометры векторные, CABAN R60, CABAN R180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
82102-21 01.07.2026 |
Анализаторы цепей векторные, S50180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87310-22 09.11.2027 |
Анализаторы цепей векторные, S50x5 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88573-23 28.03.2028 |
Анализаторы цепей векторные, S50x4x Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89949-23 08.09.2028 |
Рефлектометры векторные, CABAN R150 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
91596-24 14.03.2029 |
Анализаторы цепей векторные, SN9000 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92642-24 18.07.2029 |
Модули измерительные газоаналитические, МИГ Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Рефлектометры векторные (CABAN R60, CABAN R180)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 14 | 0 | 12 | 0 | 14 | 0 | 12 | |||
| РТРС (RA.RU.311450) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИРЗ" (RA.RU.312795) | 34 | 6 | 0 | 34 | 0 | 34 | 0 | 34 | ||
| ООО "РОДЕ И ШВАРЦ РУС" (RA.RU.311535) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "УМЗ" (RA.RU.311777) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "РИМР" (RA.RU.311661) | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 24 | 2 | 18 | 6 | 0 | 24 | 18 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 61 | 26 | 35 | 0 | 38 | 18 | 20 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 254 | 33 | 224 | 27 | 0 | 247 | 222 | 25 | ||
| РТРС (RA.RU.311450) | 84 | 31 | 3 | 80 | 4 | 0 | 0 | 0 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 5 | 1 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 12 | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 26 | 13 | 0 | 26 | 2 | 0 | 0 | 0 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 4 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 18 | 18 | 0 | 18 | 0 | 7 | 0 | 7 |
Стоимость поверки Рефлектометры векторные (CABAN R60, CABAN R180)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
23000 | 13240 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 13240 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5220 | 13240 |
Программное обеспечение
Метрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R60, CABAN R180 является файл RVNA.exe.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RVNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 17.3.0 |
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R60, CABAN R180 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа размещен на декоративной плёнке, которая также выполняет функцию защиты от несанкционированного доступа. Дополнительной пломбировки не предусмотрено.Место нанесения
знака утверждения типа

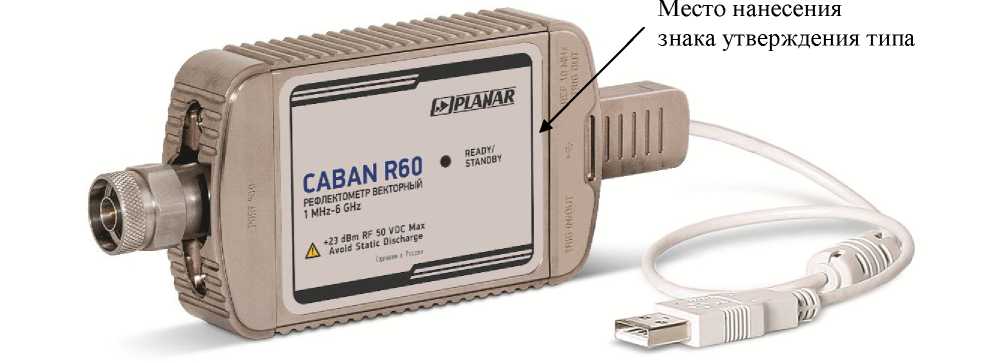

Рисунок 1 - Общий вид рефлектометров векторных CABAN R60
Место нанесения
знака утверждения типа
Рисунок 2 - Общий вид рефлектометров векторных CABAN R180
Программное обеспечениеМетрологически значимой частью программного обеспечения для рефлектометров векторных CABAN R60, CABAN R180 является файл RVNA.exe.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RVNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 17.3.0 |
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R60, CABAN R180 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц: | |
|
CABAN R60 |
от 1 до 6000 |
|
CABAN R180 |
от 1 до 18000 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±2,5-10-6 |
|
Диапазон измерений модуля коэффициента отражения |
от 0 до 1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения 1)’ 2) |
±[Ed + (Er-1)SI + Es-S-|2] |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус 1)’ 3) |
±[1,0+(180/p) • arcsin(D|Sii|/|Sii|)] |
|
Среднее квадратическое отклонение трассы при измерении модуля коэффициента отражения в диапазоне рабочих частот и полосе фильтра промежуточной частоты 1 кГц, дБ, не более: CABAN R60 CABAN R180 |
0,005 0,010 |
|
Примечания:
|Sii| - действительный (или измеренный) модуль коэффициента отражения в линейном масштабе; D|Sii| - предел допускаемой абсолютной погрешности измерений модуля коэффициента отражения в линейном масштабе; |Sii| и D|Sii| являются безразмерными.
Ed - эффективная направленность; Er - эффективный трекинг отражения; Es - эффективное согласование источника. Эффективные (скорректированные) параметры приведены в таблице 4.
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных портов |
1 |
|
Параметры измерительного порта: тип соединителя: CABAN R60 CABAN R180-01 CABAN R180-02 CABAN R180-11 CABAN R180-12 волновое сопротивление, Ом нескорректированные параметры, дБ, не менее |
N,вилка N, розетка N, вилка 3,5 мм, розетка 3,5 мм, вилка 50 приведены в таблице 5 |
|
Подключение к компьютеру: интерфейс тип соединителя: CABAN R60 CABAN R180 |
USB 2.0 USB Mini-B USB Type-C |
|
Напряжение постоянного тока внешнего источника питания, В: CABAN R180 |
5,00±0,25 |
|
Потребляемая мощность, Вт, не более: CABAN R60 CABAN R180 |
3,5 8,0 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
30 |
|
Габаритные размеры (длинах ширинах высота), мм, не более: | |
|
CABAN R60 |
161x65x28 |
|
CABAN R180-01 |
128x142x36 |
|
CABAN R180-02 |
126x142x36 |
|
CABAN R180-11 |
121x142x36 |
|
CABAN R180-12 |
121x142x36 |
|
Масса, кг, не более: | |
|
CABAN R60 |
0,35 |
|
CABAN R180 |
0,60 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -10 до +50 |
|
относительная влажность воздуха при температуре |
90 |
|
+25 °С, %, не более | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Таблица 4 - Эффективные парамет] |
ры | ||
|
Диапазон частот |
Ed |
Es |
(Er-1) |
|
CABAN R60 | |||
|
от 1 МГц до 6 ГГц |
0,008 |
0,013 |
0,012 |
|
CABAN R180 | |||
|
от 1 МГц до 12 ГГц |
0,008 |
0,018 |
0,012 |
|
св. 12 до 18 ГГц |
0,010 |
0,025 |
0,017 |
Таблица 5 - Нескорректированные параметры
|
Диапазон частот |
Направленность, дБ |
Согласование источника, дБ |
|
CABAN R60 | ||
|
от 1 МГц до 6 ГГц |
15 |
15 |
|
CABAN R180 | ||
|
от 1 МГц до 18 ГГц |
10 |
10 |
наносится на титульный лист руководства по эксплуатации (в верхней части листа) и на декоративную плёнку рефлектометров векторных CABAN R60, CABAN R180 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к рефлектометрам векторным CABAN R60, CABAN R180
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик
Поверка
Поверкаосуществляется по документу РТ-МП-5070-441-2018 (РНДМ.468166.003 МП) «ГСИ. Рефлектометры векторные CABAN R60, CABAN R180. Методика поверки», утверждённому ФБУ «Ростест-Москва» 12 января 2018 г.
Основные средства поверки:
- частотомер электронно-счётный 53150A (регистрационный номер в Федеральном информационном фонде № 26949-10);
- наборы мер коэффициентов передачи и отражения ZV-Z270, ZV-Z235 (регистрационный номер в Федеральном информационном фонде № 52112-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Планар» (ООО «Планар»)
ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planarchel.ru
Web-сайт: http://www.planarchel.ru
Заявитель
Общество с ограниченной ответственностью «НПК ТАИР» (ООО «НПК ТАИР») Адрес: 634041, г. Томск, пр. Кирова, д. 51а, стр.5, оф. 600
Телефон (факс): +7 (3822) 90-11-63
E-mail: tairtomsk@gmail.com
Web-сайт: http://www.npktair.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия основан на выделении падающего и отраженного от входа исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам с помощью супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Рефлектометры векторные объединяют в одном корпусе генераторы испытательного и гетеродинного сигналов, аттенюатор регулировки мощности, блок направленного ответвителя, двухканальный приёмник, блок управления на базе сигнального процессора и блок питания.
Рефлектометры векторные отличаются друг от друга диапазоном рабочих частот, типом соединителя измерительного порта, массой и габаритными размерами.
Рефлектометры векторные работают под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет ряд вычислительных функций. Для связи с персональным компьютером используется интерфейс USB. Персональный компьютер не входит в комплект поставки.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
-
- операционная система Windows 7 и выше;
-
- USB 2.0.
Рефлектометры векторные позволяют осуществлять удалённое управление в соответствии с программной технологией COM/DCOM.
Внешний вид приведён на рисунках 1 и 2. Знак утверждения типа размещен на декоративной плёнке, которая также выполняет функцию защиты от несанкционированного доступа. Дополнительной пломбировки не предусмотрено.
Место нанесения
знака утверждения типа
Рисунок 1 - Общий вид рефлектометров векторных CABAN R60
Место нанесения
знака утверждения типа
Рисунок 2 - Общий вид рефлектометров векторных CABAN R180
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр векторный |
CABAN R60, CABAN R180 |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Источник питания |
- |
1 шт. |
|
Программное обеспечение |
RVNA |
1 шт. |
|
Руководство по эксплуатации |
РЭ 6687-134-21477812-2017 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
РТ-МП-5070-441-2018 (РНДМ.468166.003 МП) |
1 шт. |
|
Формуляр |
ФО 6687-134-21477812-2017 |
1 шт. |
|
Примечания:
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц: | |
|
CABAN R60 |
от 1 до 6000 |
|
CABAN R180 |
от 1 до 18000 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±2,5-10-6 |
|
Диапазон измерений модуля коэффициента отражения |
от 0 до 1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения 1)’ 2) |
±[Ed + (Er-1)SI + Es-S-|2] |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус 1)’ 3) |
±[1,0+(180/p) • arcsin(D|Sii|/|Sii|)] |
|
Среднее квадратическое отклонение трассы при измерении модуля коэффициента отражения в диапазоне рабочих частот и полосе фильтра промежуточной частоты 1 кГц, дБ, не более: CABAN R60 CABAN R180 |
0,005 0,010 |
|
Примечания:
|Sii| - действительный (или измеренный) модуль коэффициента отражения в линейном масштабе; D|Sii| - предел допускаемой абсолютной погрешности измерений модуля коэффициента отражения в линейном масштабе; |Sii| и D|Sii| являются безразмерными.
Ed - эффективная направленность; Er - эффективный трекинг отражения; Es - эффективное согласование источника. Эффективные (скорректированные) параметры приведены в таблице 4.
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных портов |
1 |
|
Параметры измерительного порта: тип соединителя: CABAN R60 CABAN R180-01 CABAN R180-02 CABAN R180-11 CABAN R180-12 волновое сопротивление, Ом нескорректированные параметры, дБ, не менее |
N,вилка N, розетка N, вилка 3,5 мм, розетка 3,5 мм, вилка 50 приведены в таблице 5 |
|
Подключение к компьютеру: интерфейс тип соединителя: CABAN R60 CABAN R180 |
USB 2.0 USB Mini-B USB Type-C |
|
Напряжение постоянного тока внешнего источника питания, В: CABAN R180 |
5,00±0,25 |
|
Потребляемая мощность, Вт, не более: CABAN R60 CABAN R180 |
3,5 8,0 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
30 |
|
Габаритные размеры (длинах ширинах высота), мм, не более: | |
|
CABAN R60 |
161x65x28 |
|
CABAN R180-01 |
128x142x36 |
|
CABAN R180-02 |
126x142x36 |
|
CABAN R180-11 |
121x142x36 |
|
CABAN R180-12 |
121x142x36 |
|
Масса, кг, не более: | |
|
CABAN R60 |
0,35 |
|
CABAN R180 |
0,60 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -10 до +50 |
|
относительная влажность воздуха при температуре |
90 |
|
+25 °С, %, не более | |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Таблица 4 - Эффективные парамет] |
ры | ||
|
Диапазон частот |
Ed |
Es |
(Er-1) |
|
CABAN R60 | |||
|
от 1 МГц до 6 ГГц |
0,008 |
0,013 |
0,012 |
|
CABAN R180 | |||
|
от 1 МГц до 12 ГГц |
0,008 |
0,018 |
0,012 |
|
св. 12 до 18 ГГц |
0,010 |
0,025 |
0,017 |
Таблица 5 - Нескорректированные параметры
|
Диапазон частот |
Направленность, дБ |
Согласование источника, дБ |
|
CABAN R60 | ||
|
от 1 МГц до 6 ГГц |
15 |
15 |
|
CABAN R180 | ||
|
от 1 МГц до 18 ГГц |
10 |
10 |
