Номер по Госреестру СИ: 89949-23
89949-23 Рефлектометры векторные
(CABAN R150)
Назначение средства измерений:
Рефлектометры векторные CABAN R150 предназначены для измерений комплексного коэффициента отражения и модуля коэффициента передачи многополюсников.
Внешний вид.
Рефлектометры векторные

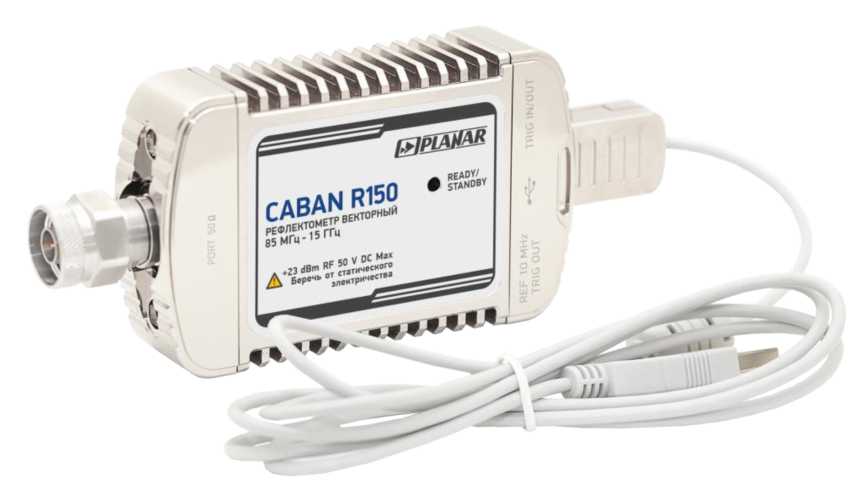

Рисунок № 1
Внешний вид.
Рефлектометры векторные
Рисунок № 2
Внешний вид.
Рефлектометры векторные
Рисунок № 3
Общие сведения
Дата публикации - 11.09.2023
Срок свидетельства - 08.09.2028
Номер записи - 191896
ID в реестре СИ - 1410957
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, CABAN R150-12, CABAN R150-11, CABAN R150-02, CABAN R150-01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Планар" (ООО "Планар")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 67
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Рефлектометры векторные (CABAN R150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Планар" (ООО "Планар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70115-17 29.12.2027 |
Анализаторы ТВ сигналов мультисистемные, ИТ-100 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
71037-18 11.05.2029 |
Рефлектометры векторные, CABAN R60, CABAN R180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
82102-21 01.07.2026 |
Анализаторы цепей векторные, S50180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87310-22 09.11.2027 |
Анализаторы цепей векторные, S50x5 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88573-23 28.03.2028 |
Анализаторы цепей векторные, S50x4x Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89949-23 08.09.2028 |
Рефлектометры векторные, CABAN R150 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
91596-24 14.03.2029 |
Анализаторы цепей векторные, SN9000 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92642-24 18.07.2029 |
Модули измерительные газоаналитические, МИГ Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Рефлектометры векторные (CABAN R150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 9 | 0 | 0 | 6 | 6 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "КИА" (РОСС RU.0001.310033) | 49 | 10 | 46 | 3 | 0 | 49 | 46 | 3 | ||
| АО "УМЗ" (RA.RU.311777) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 1 | 2 | 0 | 1 | 1 | 0 |
Стоимость поверки Рефлектометры векторные (CABAN R150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
23000 | 23000 |
Программное обеспечение
Программное обеспечение «RVNA» предназначено для управления режимами работы рефлектометров векторных CABAN R150, при использовании нескольких рефлектометров векторных CABAN R150 используется ПО «RNVNA». Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик рефлектометров векторных CABAN R150 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RVNA, RNVNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 23.3.0 для RVNA не ниже 23.2.1 для RNVNA |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типаНаносится на боковую панель рефлектометров векторных CABAN R150 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 6 «Установка параметров рефлектометра» и 11 «Одновременная работа с несколькими рефлектометрами» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 26.51.43-164-21477812-2021 Рефлектометры векторные CABAN R150. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)
ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22 E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)
ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22 E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Конструктивно рефлектометры векторные CABAN R150 выполнены в моноблочном портативном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено специальное программное обеспечение. Для питания прибора и связи с ПК используется интерфейс USB Mini-В, разъем которого расположен на одном из торцов прибора. На другом торце размещен разъем СВЧ измерительного порта. Приборы поддерживают режим дистанционного управления.
Принцип действия рефлектометров векторных CABAN R150 основан на выделении падающего и отраженного от входа исследуемого многополюсника сигнала, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, разделение сигналов осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором. При использовании нескольких рефлектометров обеспечивается измерение модуля коэффициента передачи.
Для калибровки рефлектометров возможно использование различных наборов мер и электронных калибраторов. В тракте, соответствующем штатному измерительному разъему, прибор поставляется с заводской калибровкой.
К данному типу рефлектометров векторных CABAN R150 относятся следующие модификации, отличающиеся типом соединителя измерительного порта: CABAN R150-01 (тип N, «розетка»), CABAN R150-02 (тип N, «вилка»), CABAN R150-11 (3,5 мм, «розетка»), CABAN R150-12 (3,5 мм, «вилка»).
Данный тип рефлектометров векторных CABAN R150 может иметь следующие опции: 6550F18(-M/-F) - наборы калибровочных мер для тракта типа N («вилка»/«розетка»); 6650F27(-M/-F) - наборы калибровочных мер для тракта 3,5 мм («вилка»/«розетка»). Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на боковую панель прибора, закрытую защитной пленкой, и имеет формат восьмизначного цифрового номера. При этом пленка выполняет функцию защиты от несанкционированного доступа.
Общий вид рефлектометров векторных CABAN R150 представлен на рисунке 1. Места для нанесения знака утверждения типа и серийного номера, идентифицирующего каждый экземпляр СИ, представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
CABAN R150
85 МГц-15 ГГц
Место нанесения знака утверждения типа
ИМ №23130068
Сделано в России
R150-02
Место нанесения серийного номера
Рисунок 2 - Места нанесения знака утверждения типа и серийного номера, идентифицирующего каждый экземпляр СИ
Пломбирование рефлектометров векторных CABAN R150 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр векторный |
CABAN R150 (модификация R150-01 или R150-02 или R150-11 или R150-12) |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Программное обеспечение |
RVNA или RNVNA |
1 шт. |
|
Программное обеспечение для поверки рефлектометров |
VNA Performance Test |
1 шт.* |
|
Набор мер |
6550F18(-M/-F) и/или 6650F27(-M/-F) |
1 компл.* |
|
Руководство по эксплуатации |
РЭ 6687-134-21477812 2017 |
1 шт. |
|
Формуляр |
ФО 26.51.43-164 21477812-2021 |
1 шт. |
|
* По отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон частот, Гц |
от 8,5407 до 1,54010 | |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±2,5 •Ю-6 | |
|
Номинальные значения уровня выходной мощности, дБ (1 мВт) |
-25; 0 | |
|
Диапазон полос пропускания с шагом 1/3, Гц |
от 10 до 3405 | |
|
Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц, дБ, не более |
0,005 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 в диапазоне от 0 до 1 в зависимости от вида калибровки в диапазоне температур от +18 до +28°С, отн. ед. |
Заводская калибровка |
±(0,033+0,033-|Sii|+ 0,033-|Sii|2) |
|
Калибровка по набору мер1 (полиномиальная модель) |
±(0,024+0,01-|Sn|+ 0,024-|Sii|2) | |
|
Калибровка по набору мер1 (действительные значения) |
±(0,012+0,01-|Sii|+ 0,014-|Sii|2) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне S11 от 0,033 до 1 в диапазоне температур от +18 до +28°С, градус |
±(1+57- arcsin(A|Sn |/|Sii |)) | |
|
КСВН входа в режиме приема, не более |
1,5 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне значений коэффициента передачи от минус 50 до 0 дБ при использовании двух рефлектометров для измеряемых устройств с КСВН не более 2,0 в диапазоне температур от +18 до +28°С, дБ |
±0,6 | |
|
Примечания: 1) При изменении температуры не более, чем ±1 оС после калибровки | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин |
30 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
160x65x28 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия применения:
|
от -10 до +50 от 40 до 90 |
