Модификация

Диапазон рабочих частот

Коаксиальный волновод соединителей измерительных портов

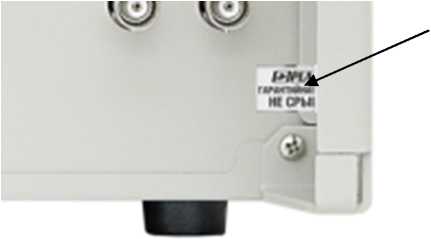

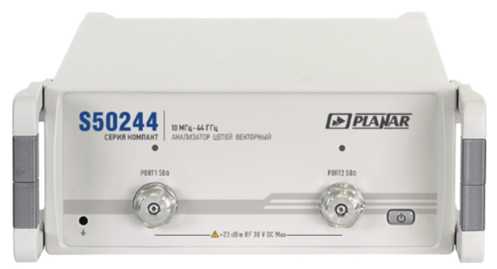

S50244

от 10 МГц до 44 ГГц

2,4/1,04 мм, 2 порта

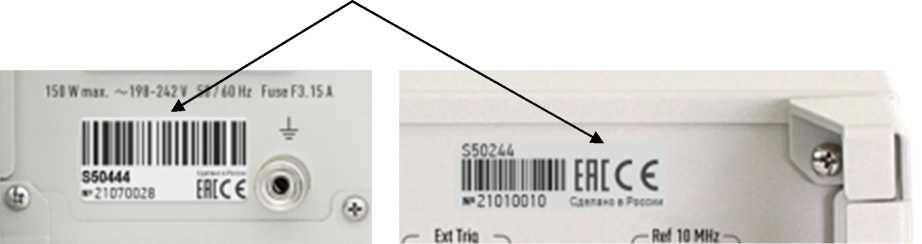

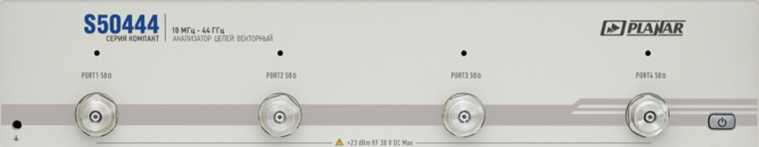

S50444

от 10 МГц до 44 ГГц

2,4/1,04 мм, 4 порта

S50240

от 10 МГц до 40 ГГц

2,92/1,27 мм, 2 порта

S50440

от 10 МГц до 40 ГГц

2,92/1,27 мм, 4 порта

Опция

Описание

SRC-2

Аппаратная опция. Встроенный второй источник сигнала.

TD

Программная опция. Анализ во временной области. Расчет импульсной и переходной характеристик электрических цепей с возможностью фильтрации (стробирования) по времени.

MXR

Программно-аппаратная опция. Измерение устройств с переносом частоты. Поддерживаются скалярный и векторный методы.

PLS

Программно-аппаратная    опция.    Измерение    комплексных

коэффициентов передачи и отражения в импульсном режиме.

NF

Программно-аппаратная опция. Измерение коэффициента шума.

SA

Программная опция. Режим анализатора спектра.

ПР-002 (AFR)

Программная   опция.   Перенос плоскости   калибровки в

автоматическом режиме. Исключение оснастки.

Наименование

Обозначение

Количество

Анализатор цепей векторный

S50244, S50444, S50240, S50440

1 шт.

Кабель USB

-

1 шт.

Кабель питания

-

1 шт.

Программное обеспечение

-

1 шт.

Руководство по эксплуатации

РЭ 26.51.43-175-21477812-2022

1 экз.

Формуляр

ФО 26.51.43-175-21477812-2022

1 экз.

Примечания:

• 1 Конкретная модификация определяется при заказе.

• 2 Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.

Наименование характеристики

Значение

Диапазон рабочих частот, МГц: модификация S50244, S50444 модификация S50240, S50440

от 10 до 44000 от 10 до 40000

Пределы    допускаемой    относительной

погрешности установки частоты выходного сигнала

±2-10^-6

Диапазон   установки   уровня   выходной

мощности, дБм:

от 10 МГц до 40 ГГц включ.

св. 40 до 44 ГГц

от -50 до 0 от -50 до -5

Пределы    допускаемой    относительной

погрешности установки уровня выходной мощности    (в    диапазоне    температур

окружающей среды от +18 до +28 °С), дБ

±2,0

Верхняя граница линейности амплитудной характеристики измерительных приемников, соответствующая компрессии 0,1 дБ, дБм

0

Уровень собственного шума приемников, нормализованный к полосе 1 Гц, в диапазоне частот, дБм, не более:

от 10 МГц до 27 ГГц включ.

св. 27 до 40 ГГц включ.

св. 40 до 44 ГГц

-143

-135

-130

Диапазон измерений модуля коэффициента отражения

от 0 до 1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения

Пределы нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением

±[Ed + (Er-1}\S_tt\ + Es.|S«|²],

где |Sii| ......действительный       (или

измеренный) модуль коэффициента отражения исследуемого устройства в линейном масштабе (отн. ед.);

Ed .... эффективная направленность;

Er .... эффективный трекинг отражения;

Es .... эффективное согласование источ

ника.

Диапазон измерений фазы коэффициента отражения, градус

от -180 до 180

Пределы     допускаемой     абсолютной

погрешности измерений фазы коэффициента отражения в диапазоне модуля коэффициента отражения |Sii| от 0,018 до 1,000 (от -35 до 0 дБ), °

±[1,0+(180/%) • arcsin(A|Si,-|/|S_/7|)]

Диапазон измерений КСВН

от 1,0 до 4,5

Пределы    допускаемой    относительной

погрешности измерений КСВН, %

±[2^|&|400] / [1-|S„|²-A|Sd<1+|Sd)]

Диапазон измерений модуля коэффициента передачи при уровне выходной мощности -10 дБм и полосе фильтра промежуточной частоты 10 Гц, дБ:

от 10 МГц до 27 ГГц включ.

св. 27 до 40 ГГц включ.

св. 40 до 44 ГГц

от -113 до +10 от -105 до +10 от -100 до +10

Диапазон измерений модуля коэффициента передачи при любом уровне выходной мощности и полосе фильтра промежуточной частоты, дБ

от Dmin = ( Pnf(А/if) - Pout + 10 ) до DMAX = ( PLIN - POUT ) где PLiN ...верхняя граница линейности амплитудной характеристики измерительных приемников, дБм;

POUT.........уровень выходной мощности,

дБм;

/^^\/|.)..уровень собственного шума приёмников в полосе пропускания фильтра промежуточной частоты A/f, дБм:

PnXA/f) = PnF(A/if.1Hz) + 10-lg(A/lF / AflF.IHz) A/iF ..........ширина полосы пропускания

фильтра промежуточной частоты при измерении, Гц;

A/iF.1Hz ширина полосы пропускания фильтра   промежуточной   частоты,

равная 1 Гц.

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи

±|$/|*[(Е-1) + Es-\Sn\ +E1S] +

+ DminSji |^-1 + L^S^/Dmax)²],

где |Sji| .......действительный        (или

измеренный) модуль коэффициента передачи в линейном масштабе (отн. ед.);

|Sii| и |Sjj| ....действительный        (или

измеренный) модуль коэффициента отражения    входа    и    выхода

исследуемого устройства в линейном масштабе;

Et ..... эффективный трекинг передачи;

El..... эффективное согласование нагруз

ки;

L = 0,012 ..........коэффициент,  характе

ризующий линейность амплитудной характеристики приёмников;

DMIN и DMAX ....... нижняя   и   верхняя

границы диапазона измерений модуля коэффициента передачи, линейный масштаб;

Для перевода из логарифмического масштаба, выраженного в дБ, в линейный:

D[lin] = 10^{D[dB] / 20}.

Диапазон измерений фазы коэффициента передачи, °

от -180 до 180

Пределы     допускаемой     абсолютной

погрешности измерений фазы коэффициента передачи, °

±[0,5+(180/я) - arcsin(A|Sj-i'|/|Sj'i'|)]

Среднее квадратическое отклонение трассы при измерении модуля коэффициентов передачи и отражения в диапазоне частот и полосе фильтра промежуточной частоты 3 кГц, дБ, не более

0,004

Полоса пропускания фильтра промежуточной частоты, Г ц

от 1 до 2-10⁶

Наименование характеристики

Значение

Параметры измерительных портов:

тип соединителей:

модификация S50244, S50444

модификация S50240, S50440

волновое сопротивление, Ом нескорректированные параметры, дБ, не менее

NMD 2,4 мм, вилка

NMD 2,92 мм, вилка 50

приведены в таблице 7

Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В:

модификация S50244, S50240

модификация S50444, S50440

от 100 до 253

от 198 до 242

Потребляемая мощность от сети переменного тока, Вт, не более:

модификация S50244, S50240

модификация S50444, S50440

75

150

Время установления рабочего режима, мин, не более

40

Время непрерывной работы, ч, не менее

16

Габаритные размеры (длинах ширинах высота), мм, не более:

модификация S50244, S50240

модификация S50444, S50440

425 х 235 х 96

440 х 395 х 96

Масса, кг, не более: модификация S50244, S50240 модификация S50444, S50440

6,0

9,8

Рабочие условия эксплуатации: температура окружающей среды, С относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа

от +5 до +40

90

от 70,0 до 106,7

Диапазон частот

Направленность, дБ

Согласование источника, дБ

Согласование нагрузки, дБ

от 10 МГц до 27 ГГц включ.

10

10

10

св. 27 до 40 ГГц включ.

8

10

10

св. 40 до 44 ГГц

8

10

10

Диапазон частот

Ed

Es

El

(Er-1)

(Et-1)

от 10 МГц до 27 ГГц включ.

0,008

0,013

0,008

0,012

0,012

(42 дБ)

(38 дБ)

(42 дБ)

(0,10 дБ)

(0,10 дБ)

св. 27 до 40 ГГц включ.

0,010

0,020

0,010

0,017

0,012

(40 дБ)

(34 дБ)

(40 дБ)

(0,15 дБ)

(0,10 дБ)

св. 40 до 44 ГГц

0,010

0,020

0,010

0,017

0,012

(40 дБ)

(34 дБ)

(40 дБ)

(0,15 дБ)

(0,10 дБ)
