Назначение средства измерений:
Трансформаторы напряжения НКФ-220-58 У1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 220 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Внешний вид.
Трансформаторы напряжения
Рисунок № 2

Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийуказаны в паспорте в разделе 2 «Общие сведения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58 У1ТУ 16-671.003.83 «Трансформатор напряжения НКФ. Технические условия»
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46ИНН: 7736042404
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Место пломбировки


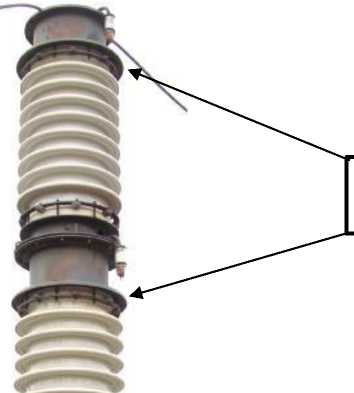

Рисунок 1 - Общий вид трансформатора напряжения и места пломбирования
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
НКФ-220-58 У1 | ||
|
Заводской номер |
56750, 56754, 56755, 56947, 56974, 56981 | ||
|
Год выпуска |
1991 | ||
|
Номинальное напряжение первичной обмотки, кВ |
150^3 | ||
|
Номинальное напряжение основной вторичной обмотки, В |
100^3 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | ||
|
Коэффициент трансформации |
1500 | ||
|
Класс точности основной вторичной обмотки |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки, В^А |
400 |
600 |
1200 |
|
Номинальная частота, Гц |
50 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -45 до +40 |
