Номер по Госреестру СИ: 95049-25
95049-25 Трансформаторы тока
(ТФЗМ 110Б-IУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ ХЮБ^УХ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства -
Номер записи - 196801
ID в реестре СИ - 1424603
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТФЗМ 110Б-IУ1,
Производитель
Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1987
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№630 от 2025.03.28 Об утверждении типов средств измерений
№738 от 2025.04.14 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 марта 2025 г. № 630 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-IУ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82270-21 |
Трансформаторы напряжения, НКФ-110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
82740-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
84126-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
86380-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86447-22 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86659-22 |
Трансформаторы напряжения, НКФ 110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
87899-23 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
88072-23 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
89726-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
90898-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93529-24 |
Трансформаторы тока, ТФЗМ 110 Б Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93666-24 |
Трансформаторы тока, ТФЗМ 110 Б-I У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93738-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94620-25 |
Трансформаторы тока, ТФЗМ Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94622-25 |
Трансформаторы тока, ТФНД-110М Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
95049-25 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-IУ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОПРОМРЕСУРС" (RA.RU.312376) | 10 | 0 | 10 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-IУ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТФЗМ 110Б-ГУ1. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
ПравообладательПроизводственное объединение «Запорожтрансформатор»
(ПО «Запорож-трансформатор»)
Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 3
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - однофазные, маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой.
Трансформаторы состоят из первичной и вторичных обмоток, которые собраны в единый комплект и закреплены на металлической подставке. Вторичные обмотки в свою очередь устанавливаются на цоколе. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухосушитель, он же является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
Трансформаторы имеют 3 вторичных обмотки.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на основании трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами 35505, 35652, 35653, 35658, 35677, 35721, 35775, 35788, 35817.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом гравировки на информационную табличку в месте, указанном на рисунке 2. Рабочее положение трансформаторов в пространстве - вертикальное.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.

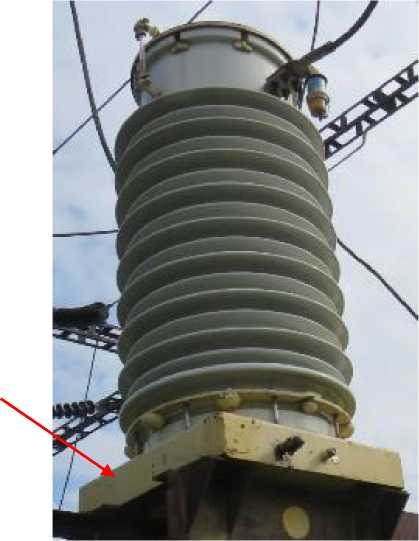

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)
В
трансформатор гокл
ТП6-517.64&5С
iNnwMHfiJ- рпэснрг Наi разомкнутой обмотке высокоекапмжш
НА
«гч».
30 V М0Р20
-------■ ■■ .ь- ...... ,.j.. ...Iл Ц1ЦЦ1.................

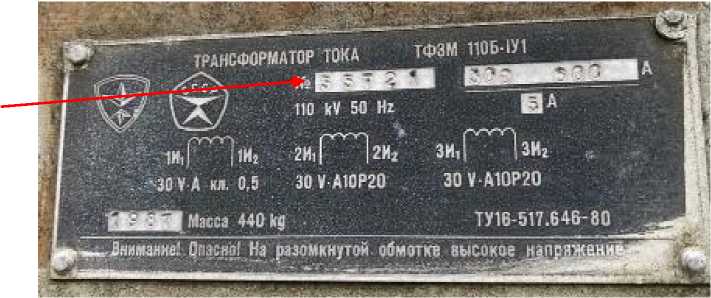

Рисунок 2 - Обозначение места нанесения заводского номера (В)
