Номер по Госреестру СИ: 93666-24
93666-24 Трансформаторы тока
(ТФЗМ 110 Б-I У1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110 Б-I У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства -
Номер записи - 195471
ID в реестре СИ - 1420921
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1982
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110 Б-I У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82270-21 |
Трансформаторы напряжения, НКФ-110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
82740-21 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
84126-21 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
86380-22 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86447-22 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
86659-22 |
Трансформаторы напряжения, НКФ 110 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
|
87899-23 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
88072-23 |
Трансформаторы тока, ТФЗМ 110 Б-III У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
89726-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
90898-23 |
Трансформаторы напряжения, НКФ-220-58 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93529-24 |
Трансформаторы тока, ТФЗМ 110 Б Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93666-24 |
Трансформаторы тока, ТФЗМ 110 Б-I У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
93738-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94620-25 |
Трансформаторы тока, ТФЗМ Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
94622-25 |
Трансформаторы тока, ТФНД-110М Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
4 года |
|
95049-25 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА ) |
ОТ МП |
8 лет |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Трансформаторы тока (ТФЗМ 110 Б-I У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110 Б-I У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Правообладатель«Запорожтрансформатор»
Производственное объединение
(ПО «Запорожтрансформатор»)
Юридический адрес: 69600, г. Запорожье, ул. Днепровское ш., д. 3
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110 Б-I У1 с заводскими номерами: 20950, 20954, 20955, 20956, 20960, 21497, 21498, 21501, 21504. Заводские номера нанесены на информационную табличку трансформаторов тока методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

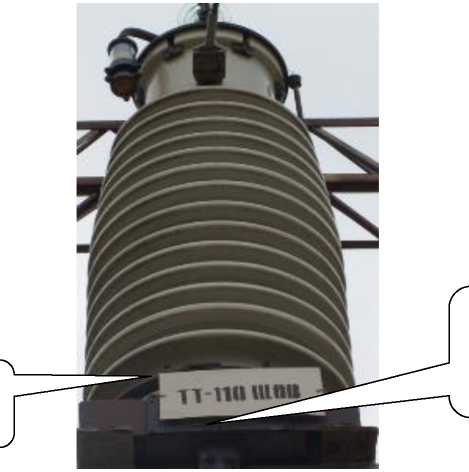

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Z
Место для
пломбировки
ч_______________
Место для нанесения заводского номера
Рисунок 1 - Общий вид трансформатора тока ТФЗМ 110 Б-1 У1 с указанием места пломбировки, места нанесения заводского номера
приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 110 Б-I У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальная сила первичного тока, А |
400,800 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки (измерение) по ГОСТ 7746 |
0,5 |
|
Класс точности вторичной обмотки (защита) |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В • А |
30 |
|
Номинальная вторичная нагрузка вторичной обмотки (защита), В •А |
30 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: |
У1 |
|
- температура окружающего воздуха, °С |
от -45 до +40 |
