Сведения о средстве измерений: 94620-25 Трансформаторы тока

Номер по Госреестру СИ: 94620-25
94620-25 Трансформаторы тока
(ТФЗМ)

Назначение средства измерений:
Трансформаторы тока ТФЗМ (далее по тексту ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 2

Общие сведения

Дата публикации - 14.02.2025
Срок свидетельства -
Номер записи - 196422
ID в реестре СИ - 1423475
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 220 Б-III У1, ТФЗМ 110Б-IУ1,

Производитель

Изготовитель - Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 33
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1989
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82270-21

Трансформаторы напряжения, НКФ-110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
82740-21

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
84126-21

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
86380-22

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86447-22

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
86659-22

Трансформаторы напряжения, НКФ 110
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет
87899-23

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
88072-23

Трансформаторы тока, ТФЗМ 110 Б-III У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
89726-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
90898-23

Трансформаторы напряжения, НКФ-220-58 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93529-24

Трансформаторы тока, ТФЗМ 110 Б
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93666-24

Трансформаторы тока, ТФЗМ 110 Б-I У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
93738-24

Трансформаторы напряжения, НКФ-110-57 У1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94620-25

Трансформаторы тока, ТФЗМ
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
94622-25

Трансформаторы тока, ТФНД-110М
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
4 года
95049-25

Трансформаторы тока, ТФЗМ 110Б-IУ1
Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор") (УКРАИНА )
ОТ
МП
8 лет

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФЗМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)
РСТ
  • ТФЗМ 220 Б-III У1
  • ТФЗМ 110Б-IУ1
  • 33 33 0 0 33 33 0

    Стоимость поверки Трансформаторы тока (ТФЗМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    «Запорожтрансформатор»

    Производственное объединение

    (ПО «Запорожтрансформатор»)

    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    Изготовитель

    «Запорожтрансформатор»
    Производственное объединение
    (ПО «Запорожтрансформатор») (изготовлены в 1988 - 1990 гг.)
    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
    Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    «Запорожтрансформатор»
    Производственное объединение
    (ПО «Запорожтрансформатор»)
    Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 3

    ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110; 220 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 110Б-1У1 с заводскими номерами: 45800 АЭС, 45785 АЭС, 45760 АЭС и трансформаторы тока модификации ТФЗМ 220 Б-111 У1 с заводскими номерами: 2640, 2641, 2652, 12874, 12860, 13095, 12872, 12659, 12805, 12803, 12881, 12800, 12855, 12823, 12861, 12737, 13099, 12880, 12801, 13096, 12876, 2030, 1961, 1958, 1964, 1962, 1967, 12655, 12802, 12875. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.

    Нанесение знака поверки на ТТ не предусмотрено.

    В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

    Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

    Z

    Место для

    пломбировки

    \_______________

    Внешний вид. Трансформаторы тока (ТФЗМ), http://oei-analitika.ru

    Место нанесения заводского номера

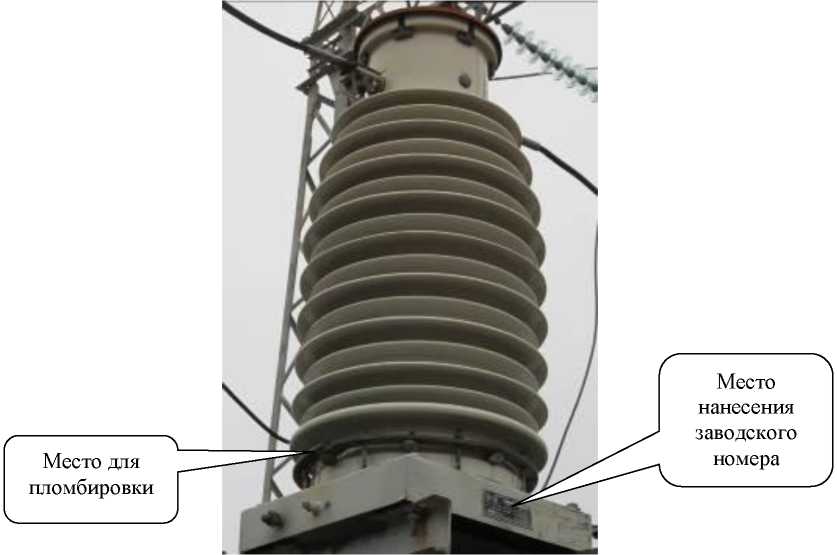

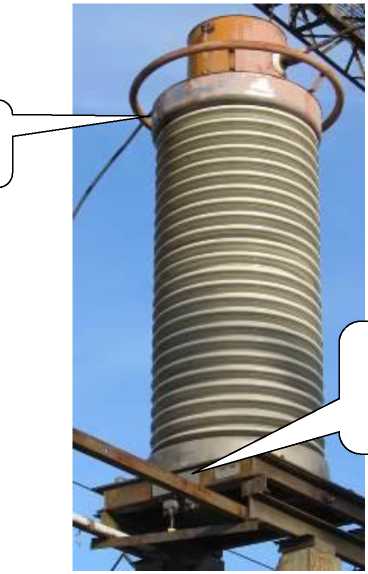

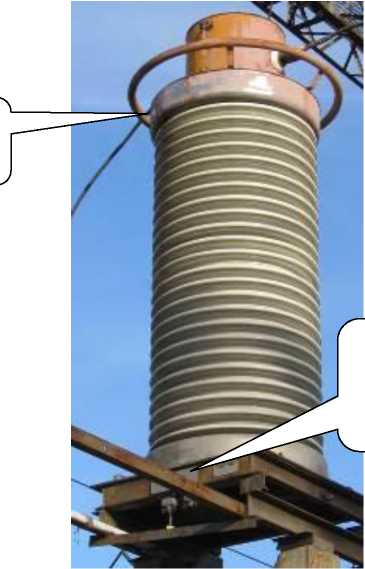

    Рисунок 1 - Общий вид ТФЗМ 220 Б-III У1 с указанием места пломбировки, места нанесения заводского номера

    / \
