Номер по Госреестру СИ: 84996-22
84996-22 Трансформаторы тока измерительные
(Обозначение отсутствует)
Назначение средства измерений:
Трансформаторы тока измерительные (далее - трансформаторы) являются однофазными (модификации ASR-R, EASR-R, AS-R, EAS-R, ASK-R, EASK-R, SASR-R, ASKL-R, SASK-R, EASKL-R) и трехфазными (модификации ASRD-R, ASKD-R, EASKD-R) и предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц или 60 Гц напряжением до 0,72 кВ.
Аналитический паспорт типа средства измерений
84996-22 — Трансформаторы тока измерительные
Обозначение отсутствует
Фирма "MBS AG"
ГЕРМАНИЯ
МПИ: 4 года
Действует
6
организаций6
владельцев1
версий1 760
Всего поверок
по агрегатам с 2010 года
36
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
6
Организаций-поверителей
эффективное число: 3.6
6
Владельцев СИ
эффективное число: 1.1
1 507
Экземпляров СИ
по агрегатам владельцев / организаций
0.3%
Периодические поверки
первичные: 99.7%
0.06%
Непригодность
1 извещений
87.3%
Поверки юрлиц
доля в общем объёме
4 162 ₽
Средневзвешенная цена
медиана: 4 215 ₽
100%
Покрытие ценами
расчётный известный объём: 1 635 516 ₽
2 024,0 лет
Средний возраст парка
взвешено по годовому объёму
1 460 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 800
Концентрация поверителей
HHI; доля топ-5: 99.8%
8 977
Концентрация владельцев
HHI; доля топ-5: 99.8%
27
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
25
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 760 поверок; пик пришёлся на 2022 год (607).
- Последний завершённый год показал снижение на 55.7% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -31.4%.
- Рынок представлен 6 организациями; концентрация высокая (HHI 2800), доля топ-5 — 99.8%.
- В базе найдено 6 владельцев и 1 507 экземпляров СИ; доля пяти крупнейших владельцев — 99.8%.
- Средневзвешенная цена поверки — 4 162 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 635 516 руб.
- Доля извещений о непригодности составляет 0.06% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 460 дней; средний возраст парка по агрегатам организаций — 2 024,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2022 — 607
Долгосрочный CAGR: -31.4%
Активных версий: 1
Ценовой диапазон: 3 907–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЭТК "Джоуль"" | Юридические лица | 1 427 | 1 428 | 1,00 |
| ООО "ЭТК "Джоуль" | Юридические лица | 38 | 66 | 1,74 |
| Юр. Лицо | Юридические лица | 31 | 31 | 1,00 |
| АО "Новая ЭРА" | Юридические лица | 4 | 4 | 1,00 |
| ООО "ЭТК "Джоуль" | Юридические лица | 4 | 4 | 1,00 |
| ООО «ЭТК «Джоуль» | Юридические лица | 3 | 3 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 84b1c0a1-e16b-4010-6418-a792527bfbce | 84996-22 | 2022-04-11 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

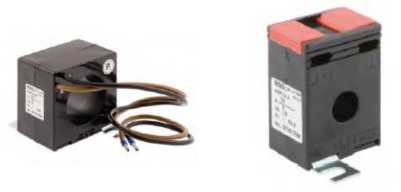

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

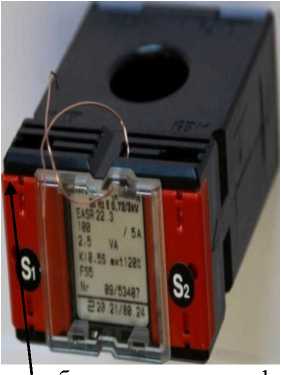

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2

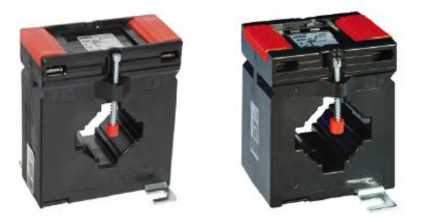

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3

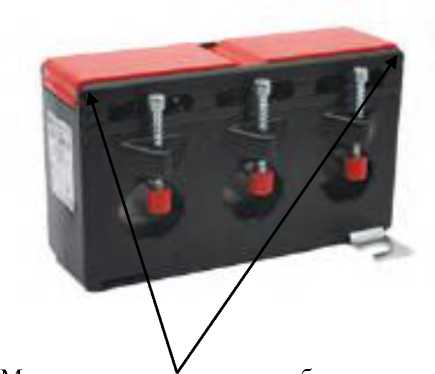

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4

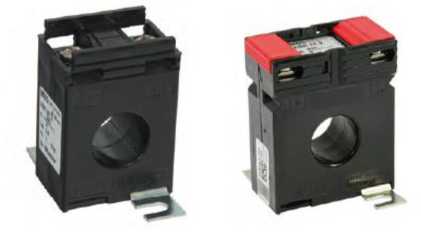

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5

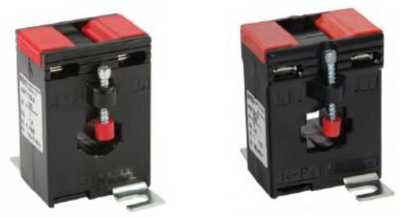

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6

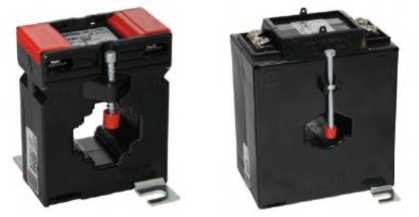

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 8
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 9
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 10
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 30.03.2027
Номер записи - 187062
ID в реестре СИ - 1398474
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ASK-R 31.3, ASR-R 14.3, ASK-R 41.4, ASK-R 541.4, ASK-R 41.3, ASK-R 21.3, ASK-R 51.4, ASK-R 31.4, ASK-R 561.4, ASK-R 127.6, ASK-R 105.6, ASR-R 20.3, ASK-R 105.6N, ASK-R 31.5, EASK-R 31.3, ASK-R 101.4, EASK-R 123.3, EASK-R 541.4, SASR-R 31.6, ASK-R 61.4
Производитель
Изготовитель - Фирма "MBS AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 1760
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 981
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№797 от 2022.03.30 ПРИКАЗ_Об утверждении типов средств измерений (26)
Наличие аналогов СИ: Трансформаторы тока измерительные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MBS AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31076-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, SWMU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31077-12 18.01.2022 |
Преобразователи измерительные напряжения переменного тока, EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31079-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, NMC Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31080-12 18.01.2022 |
Преобразователи измерительные, фазового угла, разности фазовых углов и коэффициента мощности, EMBSIN 271G (преобразователи фазового угла), EMBSIN 271GD (преобразователи разности фазовых углов) и EMBSIN 281G (преобразователи коэффициента мощности) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31081-12 18.01.2022 |
Преобразователи измерительные мощности переменного тока, EMBSIN 351P и EMBSIN 361Q Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31082-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31084-12 18.01.2022 |
Преобразователи измерительные частоты переменного тока и разности частот переменного тока, EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
48803-11 21.12.2021 |
Трансформаторы тока измерительные, KBU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49019-12 18.01.2022 |
Трансформаторы тока измерительные, AS, ASK, EAS, EASK, ASKD, EASKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49311-12 17.02.2022 |
Трансформаторы тока измерительные, ASR, EASR, ASRD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49475-12 10.03.2022 |
Трансформаторы тока измерительные, WSK, EWSK, WSKD, EWSKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49988-12 25.04.2022 |
Трансформаторы тока измерительные, KSU, SUSK, ESUSK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50462-12 30.05.2022 |
Трансформаторы тока защитные, SASR, SASK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50465-12 30.05.2022 |
Трансформаторы тока измерительные, CTB Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51366-12 28.09.2017 |
Трансформаторы тока измерительные, KBR Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51398-12 28.09.2017 |
Трансформаторы тока, ASG Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
72667-18 27.09.2029 |
Трансформаторы тока измерительные, ASK, KSU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
|
84965-22 25.03.2027 |
Трансформаторы тока измерительные, CTB-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
84996-22 30.03.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85212-22 08.04.2027 |
Трансформаторы тока разъемные измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85213-22 08.04.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85319-22 18.04.2027 |
Трансформаторы тока суммирующие измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85348-22 20.04.2027 |
Преобразователи измерительные силы переменного тока, NMC-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85349-22 20.04.2027 |
Преобразователи измерительные, EMBSIN-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85337-22 20.04.2027 |
Преобразователи переменного тока, SWMU-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Трансформаторы тока измерительные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 711 | 711 | 0 | 0 | 711 | 711 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 375 | 375 | 0 | 0 | 375 | 375 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 410 | 410 | 0 | 0 | 410 | 410 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 32 | 32 | 0 | 0 | 32 | 32 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 0 | 4 | 1 | 4 | 0 | 4 | |||
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 228 | 36 | 227 | 1 | 0 | 4 | 4 | 0 |
Стоимость поверки Трансформаторы тока измерительные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Лист № 6 Всего листов 39 SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаНаносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 руководства по эксплуатации, совмещенного с паспортом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторамГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
Техническая документация завода-изготовителя
Изготовитель
Фирма «MBS AG», ГерманияАдрес: Eisbachstraee 51, D-74429 Sulzbach-Laufen
Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;
Web-сайт: www.mbs-ag.com
E-mail: info@ mbs-ag.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119631, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов заключается в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки. Для получения отличного от номинального коэффициента преобразования, может быть намотана первичная обмотка из нескольких витков.
Трансформаторы предназначены для технического и коммерческого учета, а также измерений в однофазных и трехфазных электросетях промышленной частоты.
Монтаж трансформаторов осуществляется на токопроводящие втулки, на панель, используя штатный крепеж или на DIN-рейку 35 мм, используя специальный или штатный крепеж.
Заводской номер в формате цифро-буквенного обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.
Общий вид трансформаторов представлен на рисунке 1.
ASR-R 14.3
ASR-R 20.3
ASR-R 201.3 ASR-R 21.3
ASR-R 21.5
ASR-R 22.3
ASK-R 31.5
AS-R 176.3
ASR-R 42.45 EASR-R 14.3
EASR-R 22.3
ASK-R 421.4
EAS-R 176.3
ASK-R 176.3 ASK-R 205.3
ASK-R 21.3
ASK-R 318.3
ASK-R 231.5
ASK-R 41.4
ASK-R 31.3 ASK-R 31.6
ASK-R 541.4 ASK-R 41.5
ASK-R 31.4
ASK-R 41.3
ASK-R 412.4
ASK-R 51.4
ASK-R 51.6
ASK-R 561.4
ASK-R 61.6
ASK-R 41.6
ASK-R 63.4
ASK-R 63.6
ASK-R 81.4
ASK-R 61.4
ASK-R 103.41
ASK-R 83.4
ASK-R 101.4
EASK-R 21.3
ASK-R 103.3
ASK-R 123.3
EASK-R 176.3
ASK-R 127.4
ASK-R 205.5
ASK-R 127.6
ASK-R 105.6
ASK-R 105.6N
ASK-R 130.5
ASK-R 165.5
ASK-R 128.4
EASK-R 31.3
ASK-R 129.10
EASK-R 31.4
ASK-R 130.3
EASK-R 31.5
EASK-R 41.4
EASK-R 51.4
EASK-R 63.6
EASK-R 130.5
SASK-R 31.6
SASK-R 51.4
EASK-R 31.6
ASRD-R 14
EASK-R 81.4
SASR-R 22.3
SASK-R 41.4
SASK-R 51.6
EASK-R 541.4
EASK-R 51.6
EASK-R 105.6
SASK-R 21.3
SASK-R 541.4
SASK-R 61.4
EASK-R 41.5
EASK-R 61.4
EASK-R 123.3
SASK-R 421.4
SASK-R 41.6
SASK-R 61.10
EASK-R 41.6
EASK-R 61.6
EASK-R 130.3
SASK-R 31.5
SASK-R 41.10
SASK-R 63.6
SASK-R 105.6
ASKL-R 19.34
ASKL-R 31.34
EASKL-R 19.34
EASKL-R 31.34
ASRD-R 210.3
ASRD-R 205.37
ASRD-R 310.37
Рисунок 1 - Внешний вид трансформаторов
ASKD-R 31.8
EASKD-R 31.8
Способ пломбирования трансформаторов тока типа ASK-R, EASK-R, AS-R, EAS-R, ASR-R, EASR-R, SASK-R, SASR-R, ASKL-R, EASKL-R
Места пломбирования
трансформаторов тока типа ASRD-R,
ASKD-R, EASKD-R
Рисунок 2 - Схема пломбирования трансформаторов
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Трансформатор тока измерительный |
ASR-R, EASR-R, AS-R, EAS-R, ASK-R, EASK-R, SASR-R, ASKL-R, SASK-R, EASKL-R ASRD-R, ASKD-R, EASKD-R |
1 шт. |
|
2 |
Крепеж |
- |
1 комплект |
|
3 |
Руководство по эксплуатации совмещенное с паспортом |
- |
1 экз. |
|
Примечание: трансформаторы тока измерительные EAS-R; EASR-R; EASK-R; EASKD-R комплектуются пломбировочными крышками по умолчанию, трансформаторы тока измерительные AS-R; ASR-R; ASK-R; ASKD-R - под заказ. По заказу трансформаторы тока измерительные ASR-R, EASR-R; ASK-R; EASK-R комплектуются переходниками для крепления на DIN-рейку 35 мм, трансформаторы тока измерительные ASRD-R 14 крепится на DIN-рейку по умолчанию. | |||
Таблица 1 -
|
ASK-R 205.3 |
ASK-R 21.3 |
ASK-R 231.5 |
ASK-R 31.3* | ||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
40 |
- |
1,0 |
- |
- |
- | ||||
|
50 |
- |
1,0; 1,5 |
- |
1; 1,25 |
1,0 | ||||
|
60 |
1 |
1,0; 1,5 |
1 |
1; 1,25 |
1,0 | ||||
|
75 |
1 |
1,5;2,5 |
1,25 |
1,25; 2,5 |
1,0; 1,5 | ||||
|
80 |
1,25 |
1,5; 2,5 |
1,25; 2,5 |
1,25; 2,5; 5 |
1,5; 2,5 | ||||
|
100 |
1,25; 1,5 |
1,5; 2,5 |
1,5;2,5;3,75;5 |
1,5;2,5 |
1,5; 2,5; 5 |
1,5; 2,5 |
1,5; 2,5 | ||
|
125 |
- |
- |
- |
1,5;2,5 |
1,5; 2,5; 5 |
- |
- | ||
|
150 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5;2,5; 5 |
1,5; 2,5; 5 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
|
200 |
1,5; 2,5 |
2,5; 5 |
1,5; 2,5; 5; 10 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5; 5; 10 |
1,5;2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
250 |
2,5; 5 |
2,5; 5; 10 |
1,5;2,5;5;10;15 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5;2,5;5;7,5;10 |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5;2,5;5;7,5;10 |
|
400 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
1,5; 2,5; 5 |
2,5; 5; 7,5; 10 |
1,5; 2,5; 5; 10 |
|
500 |
- |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
1,5; 2,5; 5; 10 |
|
600 |
- |
- |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
- |
- |
- |
- |
- |
- |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
Класс точности |
1,0 |
0,2S |
0,5 |
1,0 |
0,5 |
1,0 |
0,2S |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
49,5x65x50 |
61x75,5x48 |
49,5\70\68 |
61x75,5x48 | |||||
|
Отверстие под шину или кабель, мм |
20,5х15,5 017,5 |
20,5х10,5, 15,5х15,5, 12,5х20 |
30,5х10,5, 25,5х20,5 |
30,5х10,5, 25,5х12,5, 20,5х20,5, 0 26 | |||||
|
Масса не более, кг |
0,25 |
0,3 |
0,3 |
0,4 | |||||
|
ASK-R 318.3 |
ASK-R 31.4* |
ASK-R 41.6 |
ASK-R 541.4 | |||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||||||
|
30 |
- |
- |
- |
- |
- |
1; 1,5 | ||||
|
40 |
- |
1 |
- |
- |
- |
1,5; 2,5 | ||||
|
50 |
- |
1,25; 1,5 |
1,5 |
1,5; 2,5 |
- |
1,5; 2,5 | ||||
|
60 |
1 |
1,25; 1,5 |
1,5 |
1,5; 2,5 |
1,5 |
1,5; 2,5 | ||||
|
75 |
1; 1,5 |
1,5; 2,5 |
2,5; 5 |
1,5;2,5;3,75; |
1,5; 2,5 |
1,5; 2,5 | ||||
|
80 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5 |
2,5; 3,75; 5 |
1,5; 2,5 |
2,5; 5 | ||||
|
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5;2,5;3,75;5 |
2,5; 5; 10 |
2,5;5;7,5;10 |
1,5; 2,5 |
2,5; 5 |
2,5; 5; 10 | |
|
125 |
- |
- |
- |
- |
- |
- |
- |
2,5; 5 |
5; 10 | |
|
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5;2,5;5;7,5 |
2,5; 5;10;15 |
5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
200 |
2,5; 3,75; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5;5;7,5;10 |
2,5;5;10;15 |
5; 10; 15 |
2,5; 5 |
2,5;5;10;15 |
5; 10; 15 |
|
250 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5;5;10;15 |
2,5;5;10;15 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
5; 10; 15 |
|
300 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5;5;10;15 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
5; 10; 15 |
|
400 |
2,5;5;7,5;10 |
2,5; 5; |
2,5; 5 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5;5;10;15 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
5; 10; 15 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5; 10 |
2,5;5;10;15 |
5;10;15;30 |
5;10;15;30 |
2,5;5;10;15 |
5;10;15;30 |
5;10;15;30 |
|
600 |
2,5;5;10;15 |
2,5;5;10; |
2,5;5;10 |
2,5;5;10;15 |
2,5;5;10;15 |
5;10;15;30 |
10; 15; 30 |
2,5;5;10;15 |
5;10;15;30 |
5;10;15;30 |
|
750 |
2,5;5;10;15 |
2,5;5;10; |
2,5;5;10 |
2,5;5;10;15 |
2,5;5;10;15 |
5;10;15;30 |
10; 15; 30 |
2,5;5;10;15 |
10; 15; 30 |
10; 15; 30 |
|
800 |
10;15;30 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | ||||||
|
1000 |
- |
- |
- |
- |
- |
5;10;15;30 |
10;15;30;45 |
2,5;5;10;15 |
5;10;15;30 |
10; 15; 30 |
|
Класс точности |
1,0 |
0,5 |
0,2S |
0,5 |
1,0 |
0,5 |
1,0 |
0,2S |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||||
|
Габаритные размеры, мм |
61x75,5x48 |
61x75,5x58 |
95x116x74 |
86x98,5x58 | ||||||
|
Отверстие под шину или кабель, мм |
31,5х18,5 0 26 |
40х10,5, 30,5х20,5, 23х23, 028 |
40х12, 30x15, 0 32 |
40,5х10,5, 30,5х16, 032 | ||||||
|
Масса не более, кг |
0,4 |
0,45 |
0,72 |
0,61 | ||||||
|
ASK-R 31.5* |
ASK-R 31.6 |
ASK-R 41.3 |
ASK-R 421.4 |
ASK-R 412.4* | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
30 |
- |
- |
- |
1,5 |
- |
1,0; 1,5 |
- | ||
|
40 |
- |
1,0 |
- |
1,5; 2,5 |
- |
1,5 |
- | ||
|
50 |
- |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5; 2,5 |
1,25; 1,5 | ||
|
60 |
- |
1,5; 2,5 |
1,5; 2,5 |
2,5;3,75;5 |
1,5 |
1,5; 2,5; 3,75 |
1,25; 1,5 | ||
|
75 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
2,5; 3,75; 5 |
1,5; 2,5 | ||
|
80 |
1,5; 2,5 |
1,5; 2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
1,5; 2,5 |
2,5; 3,75; 5 |
1,5; 2,5 | ||
|
100 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5; 10 |
2,5;5;10;15 |
1; 1,5 |
2,5; 5 |
2,5; 5; 10 |
1,5 |
1,5; 2,5; 3,75 |
|
125 |
- |
- |
- |
- |
- |
2,5; 5 |
2,5; 5; 10 |
- |
- |
|
150 |
2,5; 5 |
2,5; 5; 7,5 |
2,5;5;10;15 |
5; 10; 15 |
1,5; 2,5 |
2,5; 5 |
2,5; 5; 10 |
1,5; 2,5 |
1,5; 2,5; 5 |
|
200 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
5;10;15;30 |
1,5; 2.5 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5;5;7,5;10 |
|
250 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5;10;15;30 |
1,5;2,5;3,75;5 |
5; 10 |
5; 10; 15 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 10 |
|
300 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5;10;15;30 |
1,5; 2,5; 5 |
5; 10 |
5; 10; 15 |
2,5; 5 |
2,5; 5; 10; 15 |
|
400 |
5; 10; 15 |
5;10;15;30 |
5; 10; 15 |
5;10;15;30 |
1,5; 2,5; 5 |
5; 10; 15 |
5; 10; 15; 30 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
|
500 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
5;10;15;30 |
1,5; 2,5; 5:10 |
5; 10; 15 |
5; 10; 15; 30 |
2,5; 5; 10 |
2,5; 5; 10;15 |
|
600 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
5;10;15;30 |
1,5; 2,5; 5:10 |
- |
- |
2,5; 5; 10 |
2,5; 5; 10; 15 |
|
750 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
5;10;15;30 |
2,5; 5; 10;15 |
- |
- |
5; 10; 15 |
5; 10; 15; 30 |
|
800 |
- |
- |
- |
- |
2,5; 5; 10; 15 |
- |
- |
5; 10; 15 |
5; 10; 15; 30 |
|
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
30х10,5, 028 |
30,5х10, 21х13, 023 |
40,5х12,5, 32,5x18,5 |
20,5х10,5, 020 |
40,5х12,5, 030,5 | ||||
|
Отверстие под шину или кабель, мм |
61x75,5x68 |
95x116x74 |
61x75,5x48 |
71x85,5x58 |
7^85,5х58 | ||||
|
Масса не более, кг |
0,67 |
0,7 |
0,61 |
0,67 |
0,6 | ||||
|
ASK-R 41.4 |
ASK-R 41.5 |
ASK-R 51.4* | ||||||
|
Номинальные первичные токи I1, (А) |
Номинальные вторичные нагрузки Sном, В-А | |||||||
|
50 |
- |
- |
1,25; 1,5 |
- |
1; 2,5 |
- |
- | |
|
60 |
- |
- |
1,25; 1,5 |
- |
1,5; 2,5 |
- |
- | |
|
75 |
- |
- |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
- |
- | |
|
80 |
- |
- |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
- |
- | |
|
100 |
- |
1,5; 2,5 |
1,5;2,5;3,75 |
1,5; 2,5 |
1,5; 2,5; 3,75 |
1,5; 2,5 |
1,5; 2,5 | |
|
150 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5; 7,5 |
2,5; 5; 7,5 |
1,5; 2,5 |
1,5; 2,5 | |
|
200 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5 |
|
250 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
2,5; 5 |
1,5; 2,5; 5 |
2,5; 5; 10 |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
|
500 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
|
600 |
2,5; 5 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
|
750 |
2,5; 5; 10 |
5; 10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
|
800 |
- |
5; 10 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
5; 10 |
5; 10; 15 |
5;10;15;30 |
|
1000 |
- |
5; 10; 15 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
2,5; 5; 10; 15 |
5; 10; 15 |
5;10;15;30 |
|
1200 |
- |
- |
- |
- |
- |
- |
5; 10; 15 |
5;10;15;30 |
|
1250 |
- |
- |
- |
- |
- |
- |
5; 10; 15 |
5;10;15;30 |
|
Класс точности |
0,2S |
0,5 |
1,0 |
0,5 |
1,0 |
0,2S |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||
|
Габаритные размеры, мм |
40,5х10,5, 30,5х16, 032 |
40,5х10,5, 30,5х16, 032 |
50,5х12,5, 40,5х30,5, 044 | |||||
|
Отверстие под шину или кабель, мм |
7^85,5х58 |
71х85,5х68 |
86x98,5x58 | |||||
|
Масса не более, кг |
0,67 |
0,7 |
0,55 | |||||
|
ASK-R 61.6 |
ASK-R 63.4 |
ASK-R 63.6 |
ASK-R 81.4* | ||||||
|
Номинальные первичные токи Ii, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
100 |
1,5 |
1,5; 2,5 |
- |
- |
- |
- | |||
|
150 |
1,5; 2,5 |
1,5; 2,5 |
- |
- |
- |
- | |||
|
200 |
2,5; 5 |
2,5; 5; 10 |
- |
- |
- |
1,5; 2,5 | |||
|
250 |
2,5; 5; 10 |
2,5;5;10;15 |
- |
- |
1,5; 2,5 |
1,5; 2,5; 5 | |||
|
300 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5;2,5;5;10 | |||
|
400 |
2,5;5;10;15 |
2,5;5;10;15;30 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5;5;10 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5;5;10;15 |
2,5;5;10;15;30 |
5 |
5; 10 |
2,5; 5 |
2,5;5;10;15 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
600 |
2,5;5;10;15 |
2,5;5;10;15;30 |
5; 10 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
750 |
2,5;5;10;15 |
2,5;5;10;15;30 |
5; 10; 15 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5;5;10;15 |
|
800 |
5; 10; 15 |
5;10;15;30 |
5; 10; 15 |
5; 10; 15 |
2,5;5;10;15 |
2,5;5;10;15 |
- |
2,5;5;10;15 |
2,5;5;10;15 |
|
1000 |
5;10;15;30 |
5;10;15;30;45 |
5; 10; 15 |
5; 10; 15 |
5;10;15 |
5;10;15;30 |
2,5; 5; 10; 15 |
5; 10; 15 |
2,5;5;10;15;30 |
|
1200 |
5;10;15;30 |
5;10;15;30;45 |
5; 10; 15 |
5; 10; 15 |
5;10;15 |
5;10;15;30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
|
1250 |
5;10;15;30 |
5;10;15;30;45 |
5; 10; 15 |
5; 10; 15 |
5;10;15 |
5;10;15;30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
|
1500 |
5;10;15;30 |
5;10;15;30;45 |
5; 10; 15 |
5; 10; 15 |
5;10;15 |
5;10;15;30 |
2,5; 5; 10; 15 |
5; 10; 15 |
5;10;15;30;45 |
|
1600 |
10; 15; 30 |
10; 15; 30; 45 |
5; 10; 15 |
5; 10; 15 |
5;10;15 |
5;10;15;30 |
- |
5; 10; 15 |
5;10;15;30;45 |
|
2000 |
- |
- |
5; 10; 15 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
- |
10; 15 |
10; 15; 30; 45 |
|
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,2S |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
60х10, 50х30, 0 40 |
60,5х30,5, 50,5х40,5, 0 44 |
60,5х31 |
80,5х10,5, 60,5х30,5, 055 | |||||
|
Отверстие под шину или кабель, мм |
95x116x74 |
96х105.5х58 |
88х129х78 |
120х123.5х58 | |||||
|
Масса не более, кг |
0,87 |
0,85 |
1,02 |
1,20 | |||||
|
ASK-R 103.3 |
ASK-R 103.41* |
ASK-R 127.4 |
ASK-R 127.6 |
ASK-R 128.4 | ||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||||||
|
400 |
- |
- |
2,5 |
2,5; 5 |
2,5 |
2,5; 5 | ||||
|
500 |
- |
- |
2,5 |
2,5; 5 |
2,5 |
2,5; 5 | ||||
|
600 |
- |
- |
2,5 |
2,5; 5 |
2,5 |
2,5; 5 | ||||
|
750 |
2,5; 5 |
5; 10 |
2,5 |
2,5; 5 |
2,5 |
2,5; 5 | ||||
|
800 |
2,5; 5; 10 |
5; 10; 15 |
5 |
5; 10 |
5 |
5; 10 | ||||
|
1000 |
5; 10; 15 |
5; 10; 15 |
10 |
10; 15 |
5; 10 |
5; 10 |
5 |
5; 10 |
10 |
10; 15 |
|
1200 |
5;10;15 |
5 ;1 0; 1 5 ; 3 0 |
10 |
10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
10 |
10; 15 |
|
1250 |
5;10;15 |
5 ;1 0; 1 5 ; 3 0 |
10 |
10; 15 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
10 |
10; 15 |
|
1500 |
10; 15 |
10; 15; 30; 45 |
15 |
15; 30 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
15 |
15; 30 |
|
1600 |
10; 15 |
10; 15; 30; 45 |
- |
- |
10; 15; 30 |
10; 15; 30 |
- |
- |
- |
- |
|
1800 |
- |
- |
- |
- |
10; 15; 30 |
10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
- |
- |
|
2000 |
10; 15; 30 |
10; 15; 30; 45 |
15 |
15; 30 |
10;15;30;45 |
10;15;30;4 |
10; 15; 30 |
10; 15; 30; 45 |
15 |
15; 30 |
|
2500 |
10; 15; 30 |
10; 15; 30; 45 |
10;15;30;45 |
10;15;30;4 |
10; 15; 30 |
10; 15; 30; 45 |
15 |
15; 30 | ||
|
3000 |
10; 15; 30 |
10; 15; 30; 45 |
- |
- |
10; 15; 30 |
10; 15; 30; 45 |
- |
- | ||
|
4000 |
- |
- |
- |
- |
10; 15; 30 |
10; 15; 30; 45 |
- |
- | ||
|
5000 |
- |
- |
- |
- |
5; 10; 15; 30 |
10; 15; 30; 45 |
- |
- | ||
|
6000 |
- |
- |
- |
- |
10; 15; 30 |
10; 15; 30; 45 |
- |
- | ||
|
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||||
|
Габаритные размеры, мм |
101х31, 81х51, 0 85 |
41х103 |
122,5x72,4 |
120,5х72,5 |
38х128 | |||||
|
Отверстие под шину или кабель, мм |
172х184,5х52 |
98,5\150\58 |
159х195,3х58 |
205х203х78 |
100х178х58 | |||||
|
Масса не более, кг |
1,50 |
1,02 |
1,32 |
1,50 |
1,61 | |||||
|
ASK-R 123.3 |
ASK-R 129.10 |
ASK-R 130.3 |
ASK-R 101.4* | |||||||
|
Номинальные первичные токи Ii А |
Номинальные вторичные нагрузки Sном, В-А | |||||||||
|
300 |
- |
- |
2,5; 5 |
2,5; 5 |
- |
- | ||||
|
400 |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 |
- |
- | ||||
|
500 |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
5; 10 | ||||
|
600 |
- |
- |
2,5; 5; 10 |
2,5;5;10;15 |
2,5; 5 |
5; 10 | ||||
|
750 |
2,5; 5; 10 |
2,5 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5; 10 |
5; 10 | ||||
|
800 |
- |
10 |
- |
15 |
- |
5; 10 |
5; 10; 15 | |||
|
1000 |
2,5; 5 |
2,5;5; 10 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5;10;15;30 |
5; 10 |
5; 10; 15;30 |
|
1200 |
5 |
5; 10; 15 |
5; 10; 15 |
5;10 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5;10;15;30 |
5; 10 |
5;10;15;30 |
|
1250 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5;10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5;10;15;30 |
5; 10 |
5;10;15;30 |
|
1500 |
5; 10 |
5; 10; 15; 30 |
5; 10; 15; 30 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
5; 10; 15 |
5;10;15;30 |
|
1600 |
5; 10; 15 |
30 |
5; 10; 15; 30 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 |
5; 10; 15 |
10;15;30;45 |
|
1800 |
- |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15 |
10;15;30;45 | |||
|
2000 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30; 45 |
10; 15; 30 |
10; 15; 30 |
5;10;15;30 |
10;15;30;45 | |||
|
2500 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30; 45 |
15; 30; 45 |
15; 30; 45 |
5;10;15;30 |
10;15;30;45 | |||
|
3000 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30; 45 |
15; 30; 45 |
15; 30; 45 | |||||
|
4000 |
- |
10; 15; 30 |
10; 15; 30; 45 |
15; 30; 45 |
15; 30; 45 | |||||
|
5000 |
- |
- |
- |
15; 30; 45 |
15; 30; 45 | |||||
|
6000 |
- |
- |
- |
15; 30; 45 |
15; 30; 45 | |||||
|
7500 |
- |
- |
- |
15; 30; 45 |
15; 30; 45 | |||||
|
Класс точности |
0,2S |
05 |
10 |
0,5 |
10 |
0,2S |
0,5 |
10 |
0,5 |
10 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||||
|
Габаритные размеры, мм |
121х31, 101х51, 0 100 |
122x93 |
133x25 |
100,5х10,5, 80,5x30,5, 0 70 | ||||||
|
Отверстие под шину или кабель, мм |
172x184,5x52 |
250x247x118 |
180x100х50 |
130х141x58 | ||||||
|
Масса не более, кг |
1.24 |
1,57 |
1,12 |
1,25 | ||||||
|
ASK-R 105.6 |
ASK-R 561.4 |
ASK-R 83.4 |
ASK-R 51.6 | ||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
100 |
- |
- |
- |
- |
2,5; 5 |
2,5; 5 | |||
|
150 |
- |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 | |||
|
200 |
- |
2,5 |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 | |||
|
250 |
- |
2,5; 5 |
- |
- |
2,5;5;10;15 |
2,5;5;10;15 | |||
|
300 |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
1,5;2,5 |
2,5; 5; 10; 15 |
5;10;15;30 | |||
|
400 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10; 15 |
5;10;15;30 | |||
|
500 |
2,5; 5 |
5; 10; 15 |
2,5; 5 |
2,5; 5 |
5; 10; 15 |
5;10;15;30 | |||
|
600 |
2,5 |
2,5; 5 |
5; 10 |
2,5; 5; 10 |
5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
5;10;15;30 |
|
750 |
2,5; 5 |
2,5; 5; 10 |
5; 10 |
2,5; 5; 10 |
5; 10; 15 |
2,5; 5; 10 |
2,5;5;10;15 |
2,5; 5; 10; 15 |
5;10;15;30 |
|
800 |
5 |
5; 10 |
5; 10 |
5; 10; 15 |
5; 10; 15; 30 |
2,5; 5; 10 |
2,5;5;10;15 |
5; 10; 15 |
10;15;30;45 |
|
1000 |
2,5; 5; 10 |
2,5;5;10;15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
10;15;30;45 |
|
1200 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
10;15;30;45 |
|
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
10;15;30;45 |
|
1500 |
5; 10; 15 |
5; 10; 15; 30 |
5;10;15;30 |
10 |
5; 10; 15 |
5; 10; 15 | |||
|
1600 |
5; 10; 15 |
5; 10; 15; 30 |
5;10;15;30 |
5; 10; 15 |
5;10;15;30 | ||||
|
1800 |
- |
5;10;15 |
5;10;15;30 |
10; 15 |
10; 15; 30 | ||||
|
2000 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30;45 |
10; 15; 30 |
10; 15; 30 | ||||
|
2400 |
5; 10; 15 |
5; 10; 15; 30 |
- |
- |
- | ||||
|
2500 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30; 45 |
10; 15 |
10; 15; 30 | ||||
|
3000 |
5; 10; 15 |
5; 10; 15; 30 |
10; 15; 30; 45 |
- |
- | ||||
|
Класс точности |
0,2S |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
100,5x55,5 |
60,5x10,5, 50,5х30,5, 044 |
34x84 |
50х12, 40х30, 040 | |||||
|
Отверстие под шину или кабель, мм |
129x167x78 |
86x98,5x58 |
96x117x68 |
95x116x74 | |||||
|
Масса не более, кг |
1,24 |
0,57 |
1,12 |
0,75 | |||||
|
ASK-R 61.4* |
ASK-R 105.6N |
ASK-R 130.5 | ||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||||
|
200 |
- |
1,5; 2,5 |
1,5; 2,5 |
- |
- |
- | ||
|
250 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5; 5 |
- |
- |
- | ||
|
300 |
2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
- |
2,5; 5; 10 |
2,5; 5; 10 | ||
|
400 |
2,5; 5; 10 |
1,5;2,5;5;10 |
1,5;2,5;5;10 |
- |
2,5; 5; 10 |
2,5; 5; 10 | ||
|
500 |
2,5; 5; 10 |
1,5;2,5;5;10;15 |
2,5;5;10;15 |
- |
2,5;5;10;15 |
2,5; 5;10;15 | ||
|
600 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
- |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 | ||
|
750 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5;5;10;15 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 | ||
|
800 |
- |
2,5;5;10;15 |
2,5;5;10;15 |
- |
- |
- | ||
|
1000 |
2,5;5;10;15 |
5;10;15; 30 |
5; 10; 15; 30 |
5; 10 |
5;10;15;30 |
5;10;15;30 | ||
|
1200 |
2,5;5;10;15 |
5;10;15;30 |
5; 10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30 | ||
|
1250 |
5; 10; 15 |
5;10;15;30 |
5; 10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30;45 | ||
|
1500 |
5; 10; 15 |
5;10;15;30 |
5; 10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30;45 | ||
|
1600 |
5;10;15;30 |
5; 10; 15; 30 |
5; 10; 15 |
5;10;15;30 |
5;10;15;30;45 | |||
|
2000 |
10; 15 |
10; 15; 30; 45 |
10; 15; 30; 45 | |||||
|
2400 |
10; 15 |
10; 15; 30; 45 |
10; 15; 30; 45 | |||||
|
2500 |
10; 15; 30 |
10;15;30;45 |
10; 15; 30 |
10; 15; 30; 45 |
10; 15; 30; 45 | |||
|
3000 |
10; 15; 30 |
10;15;30;45 |
10; 15; 30 |
10; 15; 30; 45 |
10; 15; 30; 45 | |||
|
3200 |
- |
- |
10; 15; 30 |
10; 15; 30 |
10; 15; 30; 45 | |||
|
4000 |
10; 15; 30 |
10;15;30;45 |
- |
- |
- | |||
|
5000 |
10;15;30;45 |
10;15;30;45 |
- |
- |
- | |||
|
Класс точности |
0,2S |
0,5 |
1,0 |
0,5 |
1,0 |
0,2S |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||
|
Габаритные размеры, мм |
63,5х10,5, 50,5х30,5, 044 |
100,5х55,5 |
133x31 | |||||
|
Отверстие под шину или кабель, мм |
96х105,5х58 |
129x214x78 |
180x120х68 | |||||
|
Масса не более, кг |
0,61 |
1,57 |
1,12 | |||||
|
ЕASK-R 21.3 |
ЕASK-R 31.3 |
ЕASK-R 31.4 | |||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
100 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
2,5 |
2,5 |
|
150 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
2,5 |
2,5; 5 |
2,5; 5 |
|
200 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
|
250 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
600 |
- |
- |
- |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
- |
- |
- |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
61x78,5x48 |
61x78,5x48 |
61x78,5x58 | ||||||
|
Отверстие под шину или кабель, мм |
20,5х10,5, 15,5х15,5 |
30,5х10,5, 25,5х12,5, 20,5х20,5, 0 26 |
30,5х10,5, 23х20,5 028 | ||||||
|
Масса не более, кг |
0,3 |
0,4 |
0,45 | ||||||
|
ЕASK |
-R 31.5** |
ЕASK-R 31.6 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||
|
50 |
- |
- |
- |
- |
- |
2,5 |
2,5 |
|
75 |
- |
- |
2,5 |
2,5 |
- |
2,5; 5 |
2,5; 5 |
|
100 |
- |
2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
150 |
1,5; 2,5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
200 |
2,5; 5 |
2,5; 5 |
2,5;5;10 |
2,5; 5; 10 |
5; 10 |
5; 10; 15 |
5;10;15 |
|
250 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10 |
5; 10; 15 |
5;10;15 |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
600 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
750 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
Класс точности |
0,2 S |
0,2 |
0,5 S |
0,5 |
0,2 |
0,5 S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||
|
Габаритные размеры, мм |
30х10,5, 028 |
30,5х10,5; 21х13, 023 | |||||
|
Отверстие под шину или кабель, мм |
61x78,5x68 |
95x116x74 | |||||
|
Масса не более, кг |
0,67 |
0,7 | |||||
|
ЕASK-R 41.4** |
ЕASK-R 41.5 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
75 |
- |
- |
- |
- |
- |
2,5 |
|
80 |
- |
- |
- |
- |
- |
2,5 |
|
100 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
- |
1,5; 2,5 |
1,5; 2,5 |
|
150 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5 |
2,5; 5 |
2,5; 5 |
|
200 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
|
250 |
1,5; 2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
500 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
800 |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1000 |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
Класс точности |
0,2 |
0,5 S |
0,5 |
0,2 |
0,5 S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
7^88,5х58 |
7^88,5х68 | ||||
|
Отверстие под шину или кабель, мм |
40,5х10,5, 30,5х16, 032 |
40,5х10,5, 30,5х16, 032 | ||||
|
Масса не более, кг |
0,67 |
0,7 | ||||
|
ЕASK-R 41.6 |
ЕASK-R 541.4 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
75 |
- |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
1,5; 2,5 | |
|
100 |
2,5 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
150 |
2,5; 5 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5; 10 |
|
200 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
250 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
300 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
400 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
500 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
|
600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
|
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
|
1000 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
5; 10; 15; 30 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
95x116x74 |
86x101,5x58 | ||||
|
Отверстие под шину или кабель, мм |
40х12, 30x15, 0 32 |
40,5х10,5, 30,5х16, 032 | ||||
|
Масса не более, кг |
0,72 |
0,61 | ||||
|
ЕASK-R 51.6 |
ЕASK-R 51.4** | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
100 |
2,5 |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
1,5; 2,5 | |
|
150 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
|
200 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
250 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
300 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1000 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1200 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
- |
- |
- |
|
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
- |
- |
- |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
95x116x74 |
86x101,5x58 | ||||
|
Отверстие под шину или кабель, мм |
50х12, 40х30, 040 |
50,5х12,5, 40,5х30,5, 044 | ||||
|
Масса не более, кг |
0,75 |
0,55 | ||||
|
ЕASK-R 61.6 |
ЕASK-R 61.4 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
200 |
2,5 |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
|
250 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
300 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5; 10 |
|
400 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
600 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1000 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15; 30 |
|
1200 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
|
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1500 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
95x116x74 |
96х108,5х58 | ||||
|
Отверстие под шину или кабель, мм |
60х10, 50х30, 0 40 |
60,5х10,5, 50,5х30,5, 044 | ||||
|
Масса не более, кг |
0,87 |
0,61 | ||||
|
ЕASK-R 63.6 |
ЕASK-R 81.4 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
250 |
2,5 |
2,5; 5 |
2,5; 5 |
- |
- |
- |
|
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
- |
- |
- |
|
400 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
750 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1000 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
|
1200 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
|
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
|
1500 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
88x132х78 |
12С)\126.5\58 | ||||
|
Отверстие под шину или кабель, мм |
60,5х31 |
80,5х10,5, 60,5х30,5, 055 | ||||
|
Масса не более, кг |
1,02 |
1,20 | ||||
|
ЕASK-R 105.6 |
ЕASK-R 123.3 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
600 |
2,5; 5 |
2,5; 5 |
2,5; 5 |
- |
- |
- |
|
750 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
- |
2,5; 5; 10 |
2,5; 5; 10 |
|
1000 |
5; 10; 15 |
5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
1200 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
|
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
|
1500 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1600 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
2000 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
2500 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
3000 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
129x170x78 |
172x187,5x52 | ||||
|
Отверстие под шину или кабель, мм |
100,5x55,5 |
121х31, 101х51, 0 100 | ||||
|
Масса не более, кг |
1,24 |
1,24 | ||||
|
ЕASK-R 130.3 |
ЕASK-R 130.5 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
300 |
- |
2,5 |
2,5; 5 |
- |
2,5; 5 |
2,5; 5; 10 |
|
400 |
2,5 |
2,5; 5 |
2,5; 5; 10 |
2,5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
2,5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
|
600 |
2,5; 5 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
|
750 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
1000 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1200 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1250 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1500 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
1600 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
|
2000 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | |||
|
2400 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | |||
|
2500 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | |||
|
3000 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | |||
|
3200 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30 | |||
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
180x100х50 |
180x120х68 | ||||
|
Отверстие под шину или кабель, мм |
133x25 |
133x31 | ||||
|
Масса не более, кг |
1,12 |
1,12 | ||||
|
ASK-R 176.3 |
EASK-R 176.3 |
AS-R |
176.3 |
EAS-R 176.3 | ||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
75 |
- |
1,5 |
- |
- |
1,5 |
- |
|
80 |
- |
1,5 |
- |
- |
1,5 |
- |
|
100 |
1,0 |
2,0 |
1,5 |
1,0 |
2,0 |
1,5 |
|
125 |
1,5 |
2,5 |
- |
1,5 |
2,5 |
- |
|
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
|
160 |
2,5 |
2,5 |
- |
2,5 |
2,5 |
- |
|
200 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
250 |
2,5 |
2,5; 3,75 |
2,5 |
2,5; 3,75 |
2,5; 3,75 |
2,5 |
|
Класс точности |
0,5 |
1,0 |
0,5 |
0,5 |
1,0 |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
44x64,5x46 |
44x64,5x30 | ||||
|
Отверстие под шину или кабель, мм |
17,6х6,6, 0 15,2 | |||||
|
Масса не более, кг |
0,3 | |||||
|
ASK-R 165.5 |
ASK-R 205.5 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
1000 |
5 |
5; 10 |
5; 10; 15 |
- |
- |
- |
|
1200 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5 |
5; 10; 15 |
5; 10; 15 |
|
1250 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
5; 10 |
5; 10; 15 |
5; 10; 15 |
|
1500 |
10 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
|
1600 |
10 |
10; 15; 30 |
10; 15; 30 |
5; 10; 15 |
5; 10; 15 |
5; 10; 15; 30 |
|
2000 |
10; 15 |
10; 15; 30 |
10; 15; 30; 45 |
10; 15 |
10; 15; 30 |
10; 15; 30 |
|
2500 |
15 |
15; 30 |
15; 30; 60 |
10; 15 |
10; 15; 30 |
10; 15; 30 |
|
3000 |
15; 30 |
15; 30 |
15; 30; 60 |
10; 15; 30 |
10; 15; 30 |
10; 15; 30; 45 |
|
4000 |
30 |
30 |
30; 40; 60 |
15; 30 |
15; 30 |
15; 30; 60 |
|
5000 |
- |
- |
- |
15; 30 |
15; 30 |
15; 30; 60 |
|
Класс точности |
0,2 |
0,5 |
1,0 |
0,2 |
0,5 |
1,0 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
266x192x101 |
306x192x101 | ||||
|
Отверстие под шину или кабель, мм |
190x62 |
230x62 | ||||
|
Масса не более, кг |
2,4 |
3,1 | ||||
|
ЕASKD-R 31.8 |
ASKD-R 31.8 | ||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||
|
3 х 200 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
3 х 250 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
3 х 300 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
3 х 400 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
3 х 500 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
3 х 600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
1 |
0,5 |
|
Номинальные вторичные токи I2 , А |
1 или 5 | ||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||
|
Номинальная частота f, Гц |
50 или 60 | ||||
|
Габаритные размеры, мм |
235,5x180x90 | ||||
|
Масса не более, кг |
3,1 | ||||
|
ASR-R 20.3 |
ASR-R 201.3 |
ASR-R 21.3 | |||
|
Номинальные первичные токи I1, А |
Номинальные вторичные |
нагрузки Sном, В-А | |||
|
50 |
- |
1,0 |
- |
1,0 |
- |
|
60 |
- |
1,0; 1,25 |
- |
1,0; 1,25 |
- |
|
75 |
- |
1,25; 1,5 |
- |
1,25; 1,5 |
- |
|
80 |
- |
1,25; 1,5 |
- |
1,25; 1,5 |
- |
|
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,0 |
|
125 |
1,5; 2,5 |
1,5; 2,5; 3,75 |
1,5; 2,5 |
1,5; 2,5; 3,75 |
- |
|
150 |
1,5; 2,5 |
1,5; 2,5; 3,75 |
1,5; 2,5 |
1,5; 2,5; 3,75 |
1,5 |
|
200 |
1,5; 2,5; 5,0 |
1,5; 2,5; 3,75; 5,0 |
1,5; 2,5; 5,0 |
1,5; 2,5; 3,75; 5 |
1,5; 2,5 |
|
250 |
2,5; 5,0 |
2,5; 5,0; 7,5 |
2,5; 5,0 |
2,5; 5,0; 7,5 |
1,5; 2,5; 3,75; 5,0 |
|
300 |
2,5; 5,0 |
2,5; 5,0; 7,5 |
2,5; 5,0 |
2,5; 5,0; 7,5 |
1,5; 2,5; 3,75; 5,0 |
|
400 |
- |
- |
- |
- |
2,5; 5,0; 10 |
|
500 |
- |
- |
- |
- |
2,5; 5,0; 10 |
|
600 |
- |
- |
- |
- |
2,5; 5,0; 10 |
|
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
1,0 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||
|
Номинальное первичное напряжение, U1, кВ |
0,72 | ||||
|
Номинальная частота f, Гц |
50 или 60 | ||||
|
Габаритные размеры, мм |
45x65x30 |
44x64,5x30 |
49,5x65x35 | ||
|
Диаметр отверстия для первичной цепи, мм |
21,0 |
21,0 |
22,8 | ||
|
Масса не более, кг |
0,53 |
0,48 |
0,54 | ||
|
ASR-R 14.3 |
ASR-R 21.5 | |||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||
|
30 |
1,0 |
1,0 |
- |
- |
|
40 |
1,0 |
- |
- | |
|
50 |
1,0; 1,5 |
1,5 |
1,5; 2,5 | |
|
60 |
1,5 |
1,5 |
1,5; 2,5; 3,75 | |
|
75 |
1,5 |
1,5 |
1,5; 2,5; 3,75 | |
|
80 |
- |
1,5 |
1,5; 2,5; 5,0 | |
|
100 |
2,5 |
1,5; 2,5 |
1,5; 2,5; 5,0 | |
|
125 |
2,5 |
1,5; 2,5 |
1,5; 2,5; 5,0 | |
|
150 |
2,5 |
2,5; 5,0 |
2,5; 5,0; 7,5; 10 | |
|
200 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 | ||
|
250 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 | ||
|
300 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | ||
|
400 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | ||
|
500 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | ||
|
600 |
- |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | |
|
Класс точности |
3,0 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||
|
Номинальное первичное напряжение, U1, кВ |
0,72 | |||
|
Номинальная частота f, Гц |
50 или 60 | |||
|
Габаритные размеры, мм |
45x65x30 |
50x70x55 | ||
|
Диаметр отверстия для первичной цепи, мм |
14,0 |
21,2 | ||
|
Масса не более , кг |
0,53 |
0,62 | ||
|
ASR-R 22.3* |
ASR-R 42.45 |
ASRD-R 14 | ||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном , В-А | |||||
|
40 |
1,0 |
- | ||||
|
50 |
1,0; 1,25; 1,5 |
1,0 | ||||
|
60 |
1,0; 1,5 |
1,25 | ||||
|
75 |
1,5; 2,5 |
1,5 | ||||
|
80 |
1,5; 2,5 |
1,5 | ||||
|
100 |
1,5 |
1,5; 2,5 |
1,5; 2,5; 3,75; 5,0 |
2,5 |
2,5 | |
|
125 |
- |
- |
- |
2,5 |
2,5 | |
|
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5; 5,0 |
1,5; 2,5 |
2,5 |
2,5; 3,75 |
|
200 |
2,5; 5,0 |
1,5; 2,5; 5,0 |
2,5; 5,0; 10 |
1,5; 2,5; 5,0 |
- |
- |
|
250 |
2,5; 5,0 |
1,5; 2,5; 5,0; 10 |
2,5; 5,0; 10; 15 |
1,5; 2,5; 5,0; 7,5 |
- |
- |
|
300 |
2,5; 5,0 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 7,5; 10 | ||
|
400 |
2,5; 5,0 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10 | ||
|
500 |
2,5; 5,0; 10 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | ||
|
600 |
2,5; 5,0; 10 |
2,5; 5,0; 10 |
2,5; 5,0; 10; 15 |
2,5; 5,0; 10; 15 | ||
|
750 |
- |
- |
- |
2,5; 5,0; 10; 15 | ||
|
800 |
- |
- |
- |
2,5; 5,0; 10; 15; 30 | ||
|
1000 |
- |
- |
- |
5,0; 10; 15; 30 | ||
|
Класс точности |
0,2S |
0,5 |
1,0 |
1,0 |
0,5 |
1,0 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
61x75,5x35 |
71x71x45 |
105x90x61 | |||
|
Диаметр отверстия для первичной цепи, мм |
22,5 |
42 |
13,5 | |||
|
Масса не более, кг |
0,57 |
0,51 |
0,6 | |||
|
ASRD-R 210.3 |
ASRD-R 205.37 |
ASRD-R 310.37 | ||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном , В-А | |||
|
75 |
- |
1,25; 1,5 |
- |
- |
|
80 |
- |
1,25; 1,5 |
- |
- |
|
100 |
- |
1,5; 2,5 |
1,0 |
- |
|
125 |
- |
1,5; 2,5; 3,75 |
- |
- |
|
150 |
2,5 |
1,5; 2,5; 3,75 |
1,25 |
- |
|
160 |
- |
- |
1,5 |
- |
|
200 |
- |
1,5; 2,5; 5,0 |
1,5 |
- |
|
250 |
- |
2,5; 5,0 |
2,5 |
2,5 |
|
300 |
- |
- |
- |
3,75 |
|
400 |
- |
- |
- |
5,0 |
|
500 |
- |
- |
- |
5,0 |
|
600 |
- |
- |
- |
5,0 |
|
Класс точности |
0,5 |
1,0 |
1,0 |
1,0 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||
|
Номинальное первичное напряжение, кВ |
0,72 | |||
|
Номинальная частота f, Гц |
50 или 60 | |||
|
Габаритные размеры, мм |
49,65x156,65x103 |
115x65x37 |
150x75,5x37 | |
|
Отверстие для первичной цепи, мм |
0 21,5 |
0 18, 20,5x5,5 |
0 22, 30,2x10,5 | |
|
Масса не более, кг |
0,7 |
0,8 |
0,85 | |
|
EASR-R 14.3 |
EASR-R 22.3 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном , В-А | |||||
|
75 |
- |
1,5 |
1,5 |
- | ||
|
80 |
- |
1,5 |
1,5 |
- | ||
|
100 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
|
120 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
- | ||
|
125 |
1,5 |
1,5; 2,5 |
1,5; 2,5 |
- | ||
|
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
160 |
- |
- |
- |
- | ||
|
200 |
- |
- |
- |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
|
250 |
- |
- |
- |
2,5; 5 |
2,5; 5 |
2,5; 5 |
|
300 |
- |
- |
- |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
|
400 |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
500 |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
600 |
- |
- |
- |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
|
Класс точности |
0,2 |
0,5S |
0,5 |
0,2 |
0,5S |
0,5 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение, кВ |
0,72 | |||||
|
Номинальная частота f, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
45x65x30 |
61x78,5x35 | ||||
|
Диаметр отверстия для первичной цепи, мм |
14 |
22,5 | ||||
|
Масса не более, кг |
0,53 |
0,57 | ||||
|
ASKL-R 19.34 |
ASKL-R 31.34 |
EASKL-R |
19.34 |
EASKL-R 31.34 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||||||
|
80 |
1,0; 1,5 |
1,0 |
1,0 |
- | |||||
|
100 |
1,5; 2,0 |
1,0; 1,5 |
1,0 |
1,0 | |||||
|
120 |
2,0; 2,5 |
1,5 |
1,5 |
1,5 | |||||
|
125 |
2,0; 2,5 |
1,5 |
1,5 |
1,5 | |||||
|
150 |
2,0; 2,5 |
1,5; 2,0 |
1,5 |
1,5 | |||||
|
160 |
2,0; 2,5 |
1,5;2,0;2,5 |
1,5; 2,5 |
1,5 | |||||
|
200 |
1,5 |
1,5 | |||||||
|
250 |
2,5 |
3,75 |
3,75; 5,0 |
2,5 |
2,5 | ||||
|
300 |
3,75 |
3,75 |
5 |
2,5 |
2,5 | ||||
|
400 |
5 |
5 |
5 |
5 |
5 | ||||
|
500 |
5 |
5 |
5 |
5 |
5 | ||||
|
600 |
5 |
5 |
5 |
5 |
5 | ||||
|
Класс точности |
1,0 |
0,5 |
0,5S |
0,5 |
1,0 |
0,5 |
0,5S |
0,5S |
0,5 |
|
Номинальные вторичные токи I2, А |
1 или 5 | ||||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 | ||||||||
|
Номинальная частота f Гц |
50 или 60 | ||||||||
|
Габаритные размеры, мм |
45x65x34 |
60x67x34 |
45x65x34 |
60x63x34 | |||||
|
Отверстие под шину или кабель, мм |
19Х12 0 12,5 |
31х12, 012,5 |
19Х12 0 12,5 |
31х12, 012,5 | |||||
|
Масса не более, кг |
0,4 |
0,45 |
0,4 |
0,45 | |||||
|
SASR-R 22.3 |
SASK-R 21.3 |
SASK-R 31.5 |
SASK-R 31.6 | |||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||
|
50 |
- |
- |
1,5; 2,5 |
- |
- | |
|
60 |
- |
- |
1,5; 2,5 |
1,5 |
- | |
|
75 |
- |
1,0 |
- |
- |
- | |
|
80 |
- |
1,0 |
1,5; 2,5; 5 |
1,5; 2,5 |
- | |
|
100 |
1,0 |
1,0; 1,5 |
1,5; 2,5; 5 |
1,5; 2,5 |
1,5 | |
|
125 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
- |
- |
- |
|
150 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
2,5; 5; 7,5 |
2,5; 5 |
2,5 |
|
200 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5 |
|
250 |
1,0; 1,5 |
- |
1,5 ; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5 |
|
300 |
1,0; 1,5 |
- |
1,5; 2,5 |
2,5; 5; 10 |
2,5; 5 |
2,5 |
|
400 |
- |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
500 |
- |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
600 |
- |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
750 |
- |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
Класс точности |
5P;10P |
5P;10Р |
5P;10P |
5P;10P |
5P;10P |
5P;10P |
|
Номинальная предельная кратность вторичных обмоток для Защиты Кном |
5 |
5 |
5 |
5 |
10 |
15 |
|
Номинальные вторичные токи I2, А |
1 или 5 | |||||
|
Номинальное первичное напряжение U1, кВ |
0,72 кВ | |||||
|
Номинальная частота f Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
61x75,5х35 |
61x75,5х48 |
61x75^68 |
95x1W74 | ||
|
Отверстие для первичной цепи, мм |
0 22,5 |
20,5х10,5, 15,5x15,5, 12,5x20 |
0 28,0; 30,5х10,5 |
0 23,0; 30x10; 21x13 | ||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 |
0,9 | ||
|
SASK-R 421.4 |
SASK-R 41.4 |
SASK-R 41.6 | ||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||
|
75 |
- |
- |
1,5; 2,5 |
1,5 |
|
100 |
2,5 |
1,0 |
1,5; 2,5; 5 |
1,5; 2,5 |
|
120 |
- |
1,0 |
- |
- |
|
125 |
- |
1,0 |
- |
- |
|
150 |
2,5 |
1,0; 1,5 |
2,5; 5; 7,5 |
2,5 |
|
200 |
1,5; 2,5 |
1,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
250 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
300 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5 |
|
400 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5 |
|
500 |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
|
600 |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
|
750 |
- |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
|
Класс точности |
5P;10P |
5P;10Р |
5P; 10P |
5P;10P |
|
Номинальная предельная кратность вторичных обмоток для Защиты Кном |
5 |
5 |
5 |
10 |
|
Номинальные вторичные токи I2, А |
1 или 5 | |||
|
Номинальное первичное напряжение U1, кВ |
0,72 кВ | |||
|
Номинальная частота f, Гц |
50 или 60 | |||
|
Габаритные размеры, мм |
71x85,5х58 |
71x85,5x58 |
95x116x74 | |
|
Отверстие для первичной цепи, мм |
0 20,0; 20,5x10,5 |
0 32,0; 40,5x10,5; 30,5x16 |
0 32,0; 40x12; 30x15 | |
|
Масса не более, кг |
0,64 |
0,69 |
0,69 | |
|
SASK-R 51.4 |
SASK-R |
61.4 |
SASK-R 41.10 | ||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки |
Sном, В-А | |||||
|
75 |
- |
- |
2,5; 5 |
- |
- |
- | |
|
100 |
- |
- |
5; 7,5; 10; 15 |
5 |
2,5 |
- | |
|
150 |
1 |
- |
5; 7,5; 10; 15 |
5; 7,5 |
2,5; 5 |
2,5 | |
|
200 |
1; 1,5 |
1,0; 1,5 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
5 | |
|
250 |
1,5; 2,5 |
1,0; 1,5 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5 |
5 | |
|
300 |
1,5; 2,5 |
1,5; 2,5 |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 | |
|
400 |
1,5; 2,5 |
1,5; 2,5 |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5; 7,5; 10 | |
|
500 |
1,5; 2,5 |
1,5; 2,5 |
7,5; 10 |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
|
600 |
1,5; 2,5 |
1,5; 2,5; 5 |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 | |
|
750 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 | |
|
800 |
- |
- |
5;7,5;10;15;30 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 | |
|
1000 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
- |
- |
- |
- | |
|
1200 |
- |
1,5; 2,5; 5 |
- |
- |
- |
- | |
|
1250 |
- |
1,5; 2,5; 5 |
- |
- |
- |
- | |
|
Класс точности |
5P;10P |
5P;10Р |
5P;10Р |
5P;10P |
5P;10P |
5P; 10P |
5P;10P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
5 |
15 |
5 |
10 |
15 |
20 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 кВ | ||||||
|
Номинальная частота f, Гц |
50 или 60 | ||||||
|
Габаритные размеры, мм |
86x98,5x58 |
96x105,5x58 |
150x175,5x114 | ||||
|
Отверстие для первичной цепи, мм |
0 44,0; 50,5x12,5; 40,5x30,5 |
0 44,0; 60,5x10,5; 50,5x30,5 |
0 32,0; 40,5x10,5 | ||||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 | ||||
|
SASK-R 63.6 1 SASK-R 105.6 1 SASK-R 541.4 | |||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | ||||
|
100 |
- |
1,0; 1,5 |
- | ||
|
125 |
- |
1,0; 1,5; 2,5 |
- | ||
|
150 |
- |
1,5; 2,5 |
- | ||
|
200 |
1,5; 2,5 |
1,5; 2,5 |
- | ||
|
250 |
1,5; 2,5 |
1,5; 2,5 |
1,5 | ||
|
300 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5 | ||
|
400 |
2,5; 5 |
1,5; 2,5; 5 |
1,5 | ||
|
500 |
2,5; 5 |
1,5; 2,5; 5; 7,5 |
1,5; 2,5 | ||
|
600 |
2,5; 5 |
2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 7,5 |
1,5; 2,5 |
|
750 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 7,5; 10 |
1,5; 2,5 |
|
1000 |
2,5; 5 |
5; 10 |
5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5 |
|
1200 |
- |
5; 10; 15 |
5; 10; 15 |
- |
- |
|
1250 |
- |
5; 10; 15 |
5; 10; 15 |
- |
- |
|
1500 |
- |
5; 10; 15 |
5; 10; 15 |
- |
- |
|
1600 |
- |
5; 10; 15 |
10; 15 |
- |
- |
|
Класс точности |
5P;10P |
5P |
10Р |
5P;10Р |
5P;10P |
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
5 |
5 или 10 |
5 или 10 |
5 |
10 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||
|
Номинальное первичное напряжение U1, кВ |
0,72 кВ | ||||
|
Номинальная частота f, Гц |
50 или 60 | ||||
|
Габаритные размеры, мм |
88x132x78 |
129x170x78 |
86x98,5x58 | ||
|
Отверстие для первичной цепи, мм |
60,5x31 |
100,5x55,5 |
0 32,0; 40,5x10,5; 30,5x16 | ||
|
Масса не более, кг |
0,84 |
1,4 |
0,69 | ||
|
SASK-R 51.6 |
SASK-R 61.10 | |||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А | |||||||
|
100 |
- |
- |
2,5; 5 |
2,5 |
- |
- | ||
|
120 |
- |
- |
- |
- |
- |
- | ||
|
125 |
- |
- |
- |
- |
- |
- | ||
|
150 |
1,5; 2,5; 5 |
1,5; 2,5 |
5; 7,5; 10 |
5 |
2,5 |
- | ||
|
200 |
1,5; 2,5; 5 |
1,5; 2,5 |
5 |
7,5 |
10; 15 |
5 |
2,5 |
2,5 |
|
250 |
2,5; 5; 7,5 |
2,5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10 |
2,5; 5 |
2,5; 5 |
|
300 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10 |
2,5; 5 |
2,5; 5 |
|
400 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5 |
5 |
|
500 |
2,5; 5; 7,5; 10; 15 |
2,5; 5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
600 |
2,5; 5; 7,5; 10; 15 |
2,5; 5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
750 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
1000 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5 |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
1200 |
- |
- |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
1250 |
- |
- |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10 |
5 |
|
1500 |
- |
- |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5 |
|
2000 |
- |
- |
5 |
7,5 |
10; 15 |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
5 |
|
Класс точности |
5P;10P |
5P;10P |
5P;10P |
5P;10P |
5P; 10P |
5P;10P | ||
|
Номинальная предельная кратность вторичных обмоток для Защиты Кном |
5 |
10 |
5 |
10 |
15 |
20 | ||
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||||
|
Номинальное первичное напряжение U1, кВ |
0,72 кВ | |||||||
|
Номинальная частота f, Гц |
50 или 60 | |||||||
|
Габаритные размеры, мм |
95х116х74 |
150x175x114 | ||||||
|
Отверстие для первичной цепи, мм |
0 40,0; 50x30 |
60,5x10,5; 50,5х30,5 | ||||||
|
Масса не более, кг |
0,64 |
1,09 | ||||||
* существуют двухдиапазонные (-2U) с диапазонами измерения I1, I1/2 и трехдиапазонные (-3U) с диапазонами измерения I1, I1/2, I1/4 версии данных трансформаторов класса точности 1,0 с 2-мя и 3-мя группами выводов для подключения ко вторичной обмотке.
** существуют двухдиапазонные (-2U) с диапазонами измерения I1, I1/2 версии данных трансформаторов классов точности 0,5 и 0,5s с 2-мя группами выводов для подключения ко вторичной обмотке.
Номинальный коэффициент безопасности приборов КБном, вторичных обмоток для измерений и учета 5, 10 или 15;
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69;
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
