Номер по Госреестру СИ: 31079-12
31079-12 Преобразователи измерительные силы переменного тока
(NMC)

Назначение средства измерений:
Преобразователи измерительные силы переменного тока NMC (далее - преобразователи) предназначены для измерения и преобразования силы переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля 0...20 (4...20) мА» и униполярное напряжение 0. .10 (2. ..10) В, пропорциональные среднеквадратическому значению силы входного переменного тока.

Аналитический паспорт типа средства измерений

31079-12 — Преобразователи измерительные силы переменного тока

NMC

Фирма "MBS AG" ГЕРМАНИЯ МПИ: 5 лет Действует
0
организаций
0
владельцев
1
версий
0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
25
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.

Документы и быстрые переходы

Описание типа ФГИС «Аршин» 009lab.ru
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Российская система калибровки

РСК DCC Portal — цифровые сертификаты калибровки

Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.

Калибровка · DCC · реестрrsk.rostest.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
80823292-2cf0-8e5b-4bee-e84620fde50131079-122020-05-07актуальная
Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…
Внешний вид. Преобразователи измерительные силы переменного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные силы переменного тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 18.01.2022
Номер записи - 116534
ID в реестре СИ - 338934
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "MBS AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№75 от 2017.01.18 О продлении срока действия свидетельств СИ (12 позиций)

Наличие аналогов СИ: Преобразователи измерительные силы переменного тока (NMC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "MBS AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
31076-12
18.01.2022
Преобразователи измерительные силы переменного тока, SWMU
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31077-12
18.01.2022
Преобразователи измерительные напряжения переменного тока, EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31079-12
18.01.2022
Преобразователи измерительные силы переменного тока, NMC
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31080-12
18.01.2022
Преобразователи измерительные, фазового угла, разности фазовых углов и коэффициента мощности, EMBSIN 271G (преобразователи фазового угла), EMBSIN 271GD (преобразователи разности фазовых углов) и EMBSIN 281G (преобразователи коэффициента мощности)
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31081-12
18.01.2022
Преобразователи измерительные мощности переменного тока, EMBSIN 351P и EMBSIN 361Q
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31082-12
18.01.2022
Преобразователи измерительные силы переменного тока, EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
31084-12
18.01.2022
Преобразователи измерительные частоты переменного тока и разности частот переменного тока, EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот)
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
5 лет
48803-11
21.12.2021
Трансформаторы тока измерительные, KBU
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
49019-12
18.01.2022
Трансформаторы тока измерительные, AS, ASK, EAS, EASK, ASKD, EASKD
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
49311-12
17.02.2022
Трансформаторы тока измерительные, ASR, EASR, ASRD
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
49475-12
10.03.2022
Трансформаторы тока измерительные, WSK, EWSK, WSKD, EWSKD
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
49988-12
25.04.2022
Трансформаторы тока измерительные, KSU, SUSK, ESUSK
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
50462-12
30.05.2022
Трансформаторы тока защитные, SASR, SASK
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
50465-12
30.05.2022
Трансформаторы тока измерительные, CTB
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
51366-12
28.09.2017
Трансформаторы тока измерительные, KBR
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
51398-12
28.09.2017
Трансформаторы тока, ASG
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
72667-18
27.09.2029
Трансформаторы тока измерительные, ASK, KSU
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
6 лет
84965-22
25.03.2027
Трансформаторы тока измерительные, CTB-R
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
8 лет
84996-22
30.03.2027
Трансформаторы тока измерительные, Обозначение отсутствует
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85212-22
08.04.2027
Трансформаторы тока разъемные измерительные, Обозначение отсутствует
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85213-22
08.04.2027
Трансформаторы тока измерительные, Обозначение отсутствует
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85319-22
18.04.2027
Трансформаторы тока суммирующие измерительные, Обозначение отсутствует
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85348-22
20.04.2027
Преобразователи измерительные силы переменного тока, NMC-R
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85349-22
20.04.2027
Преобразователи измерительные, EMBSIN-R
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
85337-22
20.04.2027
Преобразователи переменного тока, SWMU-R
Фирма "MBS AG" (ГЕРМАНИЯ )
ОТ
МП
4 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 300 руб. или по подписке

Кто поверяет Преобразователи измерительные силы переменного тока (NMC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи измерительные силы переменного тока (NMC)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится наклейкой на лицевую или боковую поверхность преобразователя и на первую страницу паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Сведения отсутствуют


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным силы переменного тока NMC

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";

Документация фирмы-изготовителя.

Поверка

Поверка

осуществляется согласно документу МИ 1570-86: «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».


Изготовитель

Фирма MBS AG, Германия
Адрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21 e-mail: mbs@stromwandler.de WEB: www.stromwandler.de

Заявитель

ООО ЭТК «Джоуль», Россия,
Адрес: 111141, г.Москва, ул. Электродная, д. 2, стр.12, офис 305а. Тел./факс (495) 363-18-67 e-mail: mail@joule.ru WEB: www.joule.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

Принцип действия преобразователей состоит в преобразовании среднеквадратических значений силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.

После масштабного преобразования сигнала силы входного переменного тока входным трансформатором тока, он детектируется и одновременно преобразуется в сигналы интерфейсов «токовая петля 0.. .20 (4.. .20) мА» и униполярное напряжение 0... 10 (2.. .10) В.

В преобразователях используются детекторы средних значений, а выходные сигналы пропорциональны среднеквадратическому значению силы тока, вычисленному по измеренному среднему значению для синусоидальной формы сигнала.

Преобразователь содержит трансформатор тока, детектор, интерфейсные схемы и стабилизированный источник питания.

Питание различных модификаций преобразователей осуществляется от источника измеряемого тока, или от внешнего источника переменного или постоянного тока.

Преобразователи имеют изолирующий корпус из пластмассы, предназначенный для непосредственного закрепления на измерительных трансформаторах тока фирмы MBS AG Модификация обозначается тремя цифрами, первая из которых определяет использующееся питание, вторая - номинальный ток, третья - типоразмер связанный с типоразмером используемых трансформаторов тока.

После закрепления измерительный преобразователь и трансформатор составляют единое устройство. По отдельному заказу поставляются переходные устройства для монтажа на стандартную 35-мм DIN-рейку. Переходное устройство имеет зажимы с фиксацией винтами для подключения входного сигнала переменного тока 1 или 5 А.

Выводы сигналов интерфейсов преобразователя и входы от внешних источников питания имеют зажимы с фиксацией винтами.

Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.

Преобразователи предназначены для работы в составе измерительных и управляющих систем.

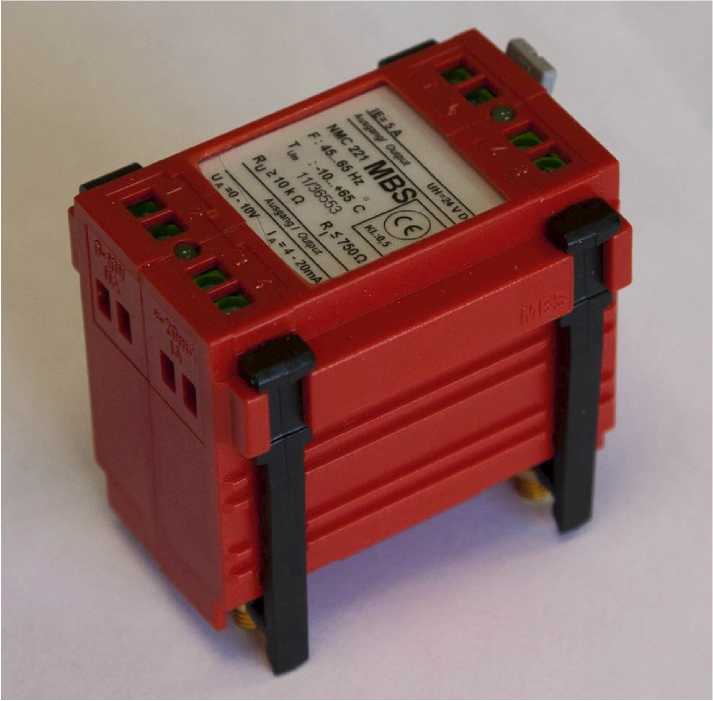

Фотографии преобразователей представлены на рисунке 1.

Внешний вид. Преобразователи измерительные силы переменного тока (NMC), http://oei-analitika.ru

Рисунок 1.


В комплект поставки входят: преобразователь, паспорт.


Наименование параметра

Значение параметра

Верхние границы диапазонов преобразования, А

1; 5

Нижние границы диапазонов преобразования, от верхней границы, %

- с питанием от измеряемого сигнала

15

- с внешним питанием

1

Диапазон частот преобразуемых токов, Гц

48-62

Допустимое время перегрузки по входному току, с

- кратность 1,2 верхнего предела измерений

Неограниченно

- кратность 8 верхнего предела измерений

40

Ток на выходе при номинальном токе на входе, мА

20

Предел допускаемой основной погрешности преобразования на частоте 50 Гц от верхних границ диапазонов преобразо-вания, % не более

±0,5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры в интервале рабочих температур на каждые 10° С, %

±0,2

Интерфейс «токовая петля 0...20 (4...20) мА»

- максимальное сопротивление нагрузки, Ом

500

- максимальный ток, мА

34

- максимальное напряжение под нагрузкой, В

15

- пульсации, размах не более, %

1

Интерфейс «напряжение 0... 10 (2... 10) В»

- минимальное сопротивление нагрузки, кОм

10

- максимальное выходное напряжение, В

18

- пульсации, размах не более, %

0,5

Время установления рабочего режима не более, мин.

5

Время установления выходного сигнала не более, с

0,5

Время непрерывной работы не менее, ч

Неограниченно

Напряжение внешнего питания, В - переменный ток 50 или 400 Гц;

230 (-10/ +10%) или

- постоянный ток.

110 (-10/ +10%)

24 (-15/ +15%)

Потребляемая мощность внешнего питания не более

1,5 Вт (2,5 В-А)

Электрическая прочность изоляции 50 Гц/ 1 мин, В

- активных цепей и питания на корпус модиф. NMC 2XX;

500

- активных цепей и питания на корпус остальных моделей;

4000

- питания на выходы интерфейсов.

500

Сопротивл. изоляции в рабочих условиях не менее, МОм

5

Габаритные размеры, не более, мм

95x59x43

Масса не более, г

80

Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном)                                                                        -10.. .+55 ° С;

Относительная влажность                                        до 90% при 25 °С;

Атмосферное давление                                                650...8О0 мм рт. ст.

По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94. Наработка на отказ                                                 100 000 часов;

Срок службы                                                     не менее 10 лет.
