Номер по Госреестру СИ: 50465-12
50465-12 Трансформаторы тока измерительные
(CTB)
Назначение средства измерений:
Трансформаторы тока измерительные CTB моделей CTB 31.35, CTB 41.35, CTB 51.35, CTB 61.35, CTB 81.35, CTB 101.35 (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для ее передачи средствам измерений и устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение до 0,4 кВ.
Аналитический паспорт типа средства измерений
50465-12 — Трансформаторы тока измерительные
CTB
Фирма "MBS AG"
ГЕРМАНИЯ
МПИ: 8 лет
Действует
5
организаций3
владельцев3
версий119
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
5
Организаций-поверителей
эффективное число: 2.1
3
Владельцев СИ
эффективное число: 1.4
93
Экземпляров СИ
по агрегатам владельцев / организаций
78.2%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
78.2%
Поверки юрлиц
доля в общем объёме
4 272 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
2 012,0 лет
Средний возраст парка
взвешено по годовому объёму
2 012 дн.
Наблюдаемый МПИ
по фактическим интервалам
4 862
Концентрация поверителей
HHI; доля топ-5: 100%
7 338
Концентрация владельцев
HHI; доля топ-5: 100%
5
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
25
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 119 поверок; пик пришёлся на 2023 год (79).
- Последний завершённый год показал снижение на 33.3% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -26.3%.
- Рынок представлен 5 организациями; концентрация высокая (HHI 4862), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 93 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 272 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 2 012 дней; средний возраст парка по агрегатам организаций — 2 012,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 79
Долгосрочный CAGR: -26.3%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Акционерное общество "НефтеХимСервис" | Юридические лица | 79 | 79 | 1,00 |
| Филиал ПАО "МРСК Волги" - "Самарские РС", Чапаевское ПО, Пестравский РЭС, , | Юридические лица | 9 | 9 | 1,00 |
| юридическое лицо | Юридические лица | 5 | 5 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d5db7e50-c2c0-f7ec-1991-80e5ea7738e2 | 50465-12 | 2024-07-09 | — | актуальная |
| dd896327-0af5-82b4-7c9c-c8d7ca555298 | 50465-12 | 2022-02-10 | 2024-07-09 | архивная |
| 1c5cc36b-4524-5228-cc7f-8bb96d47d021 | 50465-12 | 2020-05-07 | 2022-02-10 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

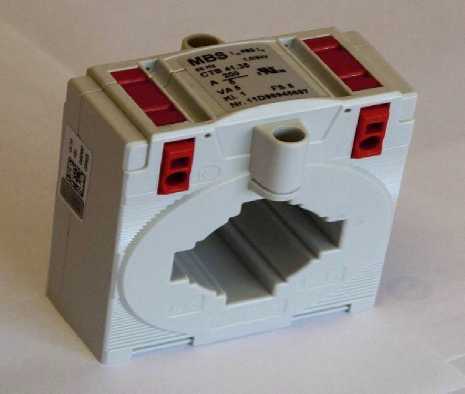

Трансформаторы тока измерительные
Рисунок № 1
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 30.05.2022
Номер записи - 139924
ID в реестре СИ - 362324
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CTB 31.35, CTB 51.35, MBS, ПСЧ-4ТМ.05.МК.24, СТВ
Производитель
Изготовитель - Фирма "MBS AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 119
Выдано извещений - 0
Кол-во периодических поверок - 93
Кол-во средств измерений - 96
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
Наличие аналогов СИ: Трансформаторы тока измерительные (CTB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MBS AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31076-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, SWMU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31077-12 18.01.2022 |
Преобразователи измерительные напряжения переменного тока, EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31079-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, NMC Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31080-12 18.01.2022 |
Преобразователи измерительные, фазового угла, разности фазовых углов и коэффициента мощности, EMBSIN 271G (преобразователи фазового угла), EMBSIN 271GD (преобразователи разности фазовых углов) и EMBSIN 281G (преобразователи коэффициента мощности) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31081-12 18.01.2022 |
Преобразователи измерительные мощности переменного тока, EMBSIN 351P и EMBSIN 361Q Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31082-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31084-12 18.01.2022 |
Преобразователи измерительные частоты переменного тока и разности частот переменного тока, EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
48803-11 21.12.2021 |
Трансформаторы тока измерительные, KBU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49019-12 18.01.2022 |
Трансформаторы тока измерительные, AS, ASK, EAS, EASK, ASKD, EASKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49311-12 17.02.2022 |
Трансформаторы тока измерительные, ASR, EASR, ASRD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49475-12 10.03.2022 |
Трансформаторы тока измерительные, WSK, EWSK, WSKD, EWSKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49988-12 25.04.2022 |
Трансформаторы тока измерительные, KSU, SUSK, ESUSK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50462-12 30.05.2022 |
Трансформаторы тока защитные, SASR, SASK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50465-12 30.05.2022 |
Трансформаторы тока измерительные, CTB Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51366-12 28.09.2017 |
Трансформаторы тока измерительные, KBR Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51398-12 28.09.2017 |
Трансформаторы тока, ASG Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
72667-18 27.09.2029 |
Трансформаторы тока измерительные, ASK, KSU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
|
84965-22 25.03.2027 |
Трансформаторы тока измерительные, CTB-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
84996-22 30.03.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85212-22 08.04.2027 |
Трансформаторы тока разъемные измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85213-22 08.04.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85319-22 18.04.2027 |
Трансформаторы тока суммирующие измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85348-22 20.04.2027 |
Преобразователи измерительные силы переменного тока, NMC-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85349-22 20.04.2027 |
Преобразователи измерительные, EMBSIN-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85337-22 20.04.2027 |
Преобразователи переменного тока, SWMU-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока измерительные (CTB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| "Самарские РС" (РОСС RU.0001.310106) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "Инвестиционная Инжиниринговая Компания "УЭНКО" (RA.RU.311318) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 23 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 79 | 0 | 79 | 0 | 79 | 0 | 79 | ||
| ООО "ЭНЕРГОУЧЁТ" (RA.RU.312576) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Трансформаторы тока измерительные (CTB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным СТВГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ±
0,03^А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Изготовитель
Фирма «MBS AG» , Германия
Адрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
E-mail: mbs@stromwandl.er.de;
Сайт: www. stromwandler. de
Заявитель
ООО «ЭТК» ДЖОУЛЬ»
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail: mail@joule.ru;
Сайт: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки самозажимные, выполнены по патентованной технологии фирмы MBS.
Через отверстие магнитопровода при монтаже пропускается шина или кабель, играющие роль первичной обмотки.
Модели трансформаторов отличаются друг от друга номиналом первичного тока, мощностью вторичных нагрузок, классом точности и размерами.
Трансформаторы являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида .1 согласно ГОСТ 27.003-90.
Общий вид трансформатора приведен на рисунке 1.
Рисунок 1 - Общий вид трансформатора CTB
Таблица 1 -
|
CTB 31.35 |
CTB 41.35 |
CTB 51.35 |
CTB 61.35 |
CTB 81.35 |
CTB 101.35 | |||
|
Номинальные первичные токи 1ЬА |
Номинальные вторичные нагрузки SII()U, В-А | |||||||
|
50 |
1,25 | |||||||
|
60 |
1,25 | |||||||
|
75 |
2,5 |
1,25 | ||||||
|
80 |
2,5 |
1,25 | ||||||
|
100 |
2,5 |
2,5 |
1,25 | |||||
|
125 |
2,5 |
2,5 |
2,5 | |||||
|
150 |
5 |
2,5 |
2,5 | |||||
|
200 |
5 |
5 |
5 |
2,5 | ||||
|
250 |
5 |
5 |
5 |
5 | ||||
|
300 |
5; 10 |
5 |
5 |
5 | ||||
|
400 |
5; 10 |
5 |
5; 10 |
5 |
5 |
5 | ||
|
500 |
5; 10 |
5; 10 |
5; 10 |
5 |
5 |
5 | ||
|
600 |
5; 10 |
5; 10 |
5; 10 |
5 |
5 |
10 | ||
|
750 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | ||
|
800 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | |||
|
1000 |
5; 10 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | |||
|
1250 |
5; 10 |
5; 10 |
5; 10 |
5; 10 | ||||
|
1500 |
5; 10 |
5; 10 |
10; 15 | |||||
|
1600 |
5; 10 |
5; 10 |
10; 15 | |||||
|
2000 |
10; 15 |
10; 15 | ||||||
|
2500 |
10; 15 | |||||||
|
Класс точности |
1,0 |
3,0 |
1,0 |
3,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Номинальные вторичные токи, I2, А |
1 или 5 | |||||||
|
Номинальное первичное напряжение до, Ui, кВ |
1,0 кВ | |||||||
|
Номинальная частота £ном, Гц |
50 или 60 | |||||||
|
Габаритные размеры, мм |
60х 80,5х 52 |
70х 91х 52 |
85х |
95 |
120х |
130х | ||
|
105,25х |
х115х |
135х 52 |
147х | |||||
|
52 |
'52 |
52 | ||||||
|
Масса, не более, кг |
0,3 |
0,35 |
0,45 |
0,6 |
0,8 |
1,1 | ||
Коэффициент безопасности вторичных обмоток для измерения Кб -5 Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
