Номер по Госреестру СИ: 50462-12
50462-12 Трансформаторы тока защитные
(SASR, SASK)
Назначение средства измерений:
Трансформаторы тока защитные SASR, SASK (далее - трансформаторы) предназначены для преобразования большого тока в сигнал защитной информации для ее передачи устройством защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение до 0,4 кВ.
Аналитический паспорт типа средства измерений
50462-12 — Трансформаторы тока защитные
SASR, SASK
Фирма "MBS AG"
ГЕРМАНИЯ
МПИ: 8 лет
Действует
4
организаций1
владельцев3
версий45
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 2
1
Владельцев СИ
эффективное число: 1
31
Экземпляров СИ
по агрегатам владельцев / организаций
68.9%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
68.9%
Поверки юрлиц
доля в общем объёме
4 072 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
5 121
Концентрация поверителей
HHI; доля топ-5: 100%
10 000
Концентрация владельцев
HHI; доля топ-5: 100%
3
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
25
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 45 поверок; пик пришёлся на 2022 год (31).
- Последний завершённый год показал рост на 416.7% (2022 к 2020).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 73%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 5121), доля топ-5 — 100%.
- В базе найдено 1 владельцев и 31 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 072 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2022 — 31
Долгосрочный CAGR: 73%
Активных версий: 1
Ценовой диапазон: 3 928–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпром трансгаз Ухта" | Юридические лица | 31 | 31 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c599d8c1-4578-103f-8c11-d0d96ed5f98a | 50462-12 | 2024-07-09 | — | актуальная |
| 796c9feb-bcbe-3c1e-1b82-9ebfe5ae67bf | 50462-12 | 2022-02-10 | 2024-07-09 | архивная |
| a150d603-680f-9374-3bf2-cd146123a386 | 50462-12 | 2020-05-07 | 2022-02-10 | архивная |
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Трансформаторы тока защитные
Рисунок № 1
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 30.05.2022
Номер записи - 139921
ID в реестре СИ - 362321
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SASK 64.10, модификация SASK 51.6, SASK 31.6
Производитель
Изготовитель - Фирма "MBS AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 31
Кол-во средств измерений - 37
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1914 дн.
Приказы РСТ, где упоминается данный тип СИ
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
Наличие аналогов СИ: Трансформаторы тока защитные (SASR, SASK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MBS AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31076-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, SWMU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31077-12 18.01.2022 |
Преобразователи измерительные напряжения переменного тока, EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31079-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, NMC Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31080-12 18.01.2022 |
Преобразователи измерительные, фазового угла, разности фазовых углов и коэффициента мощности, EMBSIN 271G (преобразователи фазового угла), EMBSIN 271GD (преобразователи разности фазовых углов) и EMBSIN 281G (преобразователи коэффициента мощности) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31081-12 18.01.2022 |
Преобразователи измерительные мощности переменного тока, EMBSIN 351P и EMBSIN 361Q Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31082-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31084-12 18.01.2022 |
Преобразователи измерительные частоты переменного тока и разности частот переменного тока, EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
48803-11 21.12.2021 |
Трансформаторы тока измерительные, KBU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49019-12 18.01.2022 |
Трансформаторы тока измерительные, AS, ASK, EAS, EASK, ASKD, EASKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49311-12 17.02.2022 |
Трансформаторы тока измерительные, ASR, EASR, ASRD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49475-12 10.03.2022 |
Трансформаторы тока измерительные, WSK, EWSK, WSKD, EWSKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
49988-12 25.04.2022 |
Трансформаторы тока измерительные, KSU, SUSK, ESUSK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50462-12 30.05.2022 |
Трансформаторы тока защитные, SASR, SASK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
50465-12 30.05.2022 |
Трансформаторы тока измерительные, CTB Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51366-12 28.09.2017 |
Трансформаторы тока измерительные, KBR Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
51398-12 28.09.2017 |
Трансформаторы тока, ASG Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
72667-18 27.09.2029 |
Трансформаторы тока измерительные, ASK, KSU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
6 лет |
|
84965-22 25.03.2027 |
Трансформаторы тока измерительные, CTB-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
84996-22 30.03.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85212-22 08.04.2027 |
Трансформаторы тока разъемные измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85213-22 08.04.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85319-22 18.04.2027 |
Трансформаторы тока суммирующие измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85348-22 20.04.2027 |
Преобразователи измерительные силы переменного тока, NMC-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85349-22 20.04.2027 |
Преобразователи измерительные, EMBSIN-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85337-22 20.04.2027 |
Преобразователи переменного тока, SWMU-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока защитные (SASR, SASK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "Феррата" (1329) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Московская железная дорога - филиал ОАО "РЖД" (RA.RU.310555) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 31 | 0 | 31 | 0 | 31 | 0 | 31 |
Стоимость поверки Трансформаторы тока защитные (SASR, SASK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока защитным SASR, SASKГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03^А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Изготовитель
Фирма «MBS AG» , ГерманияАдрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21 E-mail: mb s@ stromwandl. er. de;
Сайт: www. stromwandl er. de
Заявитель
ООО «ЭТК» ДЖОУЛЬ»
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail: mail@joule.ru;
Сайт: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением, числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Через отверстие магнитопровода при монтаже пропускается шина, токопроводящая втулка или кабель играющие роль первичной обмотки. Для получения отличного от номинального коэффициента преобразования, вместо шины может быть намотана первичная обмотка из нескольких витков.
Крепление траснфоматоров типа SASK осуществляется на шину, кабель, монтажную панель или DIN рейку а SASR на токопроводящую втулку монтажную панель или DIN рейку.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичных нагрузок, а также габаритными размерами.
Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90

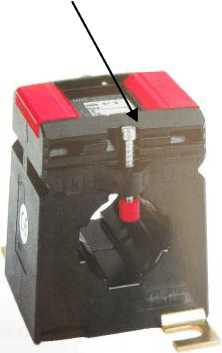

Общий вид трансформатора приведен на рисунке 1.
Места пломбирования
Рисунок 1 - Общий вид трансформаторов тока защитных SASR, SASK, соответственно
Таблица 1 -
|
SASR 22.3 |
SASK 21.3 |
SASK 31.5 |
SASK 31.6 | ||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Shom, В-А | ||||||
|
50 |
1,5; 2,5 | ||||||
|
60 |
1,5; 2,5 |
1,5 |
1,5 | ||||
|
75 |
1,0 | ||||||
|
80 |
1,0 |
1,5; 2,5; 5 |
1,5 |
1,5 | |||
|
100 |
1,0 |
1,0; 1,5 |
1,5; 2,5; 5 |
1,5 |
1,5; 2,5 | ||
|
120 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 | ||||
|
125 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 | |||
|
150 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
2,5; 5; 7,5 |
2,5 |
2,5 |
|
200 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5; 5 |
|
250 |
1,0; 1,5 |
1,0; 1,5 |
1,5 ;2,5 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5; 5 | |
|
300 |
1,0; 1,5 |
1,0; 1,5 |
1,5; 2,5 |
2,5; 5; 10 |
2,5; 5 |
2,5; 5 | |
|
400 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5 |
2,5; 5; 7,5 | |||
|
500 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5 |
2,5; 5; 7,5; 10 | |||
|
600 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 | |||
|
750 |
1,5; 2,5; 5,0 | ||||||
|
Класс точности |
5P |
10P |
5P;10Р |
5P;10P |
5P;10P |
5P |
10P |
|
Ном. предельная кратность втор. обмотки для защиты, не менее |
5 |
5 |
5 |
5 |
10 | ||
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||||
|
Номинальное первичное напряжение, U1 |
0,72 кВ | ||||||
|
Номинальная частота fH0M, Г ц |
50 или 60 | ||||||
|
Г абаритные размеры, мм |
61х78,5х30 |
61х78,5х48 |
61х78,5х68 |
95х116х74 | |||
|
Отверстие для первичной цепи, мм |
0 22,5 |
20,5х10,5 |
0 28,0; 30,5х10,5 |
0 23,0; 30x10 | |||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 |
0,9 | |||
Продолжение таблицы 1.
|
SASK 421.4 |
SASK 41.4 |
SASK 41.6 | ||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Shom, В-А | |||||
|
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5 | ||
|
120 |
1,0 | |||||
|
125 |
1,0 | |||||
|
150 |
1,0; 1,5 |
2,5; 5 |
2,5; 5; 7,5 |
2,5 |
2,5 | |
|
200 |
1,5; 2,5 |
1,5 |
2,5; 5; 7,5 |
2,5; 5; 7,5; 10 |
2,5 |
2,5 |
|
250 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5; 5 |
|
300 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 |
2,5; 5 |
2,5; 5 |
|
400 |
1,5; 2,5 |
1,5; 2,5 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5 |
2,5; 5; 7,5 |
|
500 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5; 10 | |
|
600 |
1,5; 2,5 |
2,5; 5; 7,5; 10; 15 |
2,5; 5; 7,5; 10 |
2,5; 5; 7,5 |
2,5; 5; 7,5 | |
|
750 |
1,5; 2,5 | |||||
|
Класс точности |
5P;10P |
5P;10Р |
5P |
10P |
5P |
10P |
|
Ном. предельная кратность втор. обмотки для защиты, не менее |
5 |
5 |
5 |
10 | ||
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||||
|
Номинальное первичное напряжение, U1 |
0,72 кВ | |||||
|
Номинальная частота fном, Гц |
50 или 60 | |||||
|
Габаритные размеры, мм |
71х88,5х58 |
71x88,5x58 |
95x116x74 | |||
|
Отверстие для первичной цепи, мм |
0 20,0; 20,5x10,5 |
0 32,0; 40,5x10,5; 30,5x16 |
0 32,0; 40x12; 30x15 | |||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 | |||
Продолжение таблицы 1.
|
SASK 51.4 |
SASK 61.4 |
SASK 41.10 | |||||
|
Номинальные первичные токи Ii, А |
Номинальные вторичные нагрузки Shom, В-А | ||||||
|
100 |
5; 7,5; 10 |
5; 7,5; 10; |
5 | ||||
|
120 | |||||||
|
125 | |||||||
|
150 |
1 |
1 |
5; 7,5; 10; |
5; 7,5; 10; |
5 | ||
|
200 |
1; 1,5 |
1; 1,5 |
1; 1,5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5 |
5; 7,5; 10 |
|
250 |
1,5 |
1,5; |
1; 1,5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; 10 |
5; 7,5; 10; |
|
300 |
1,5; 2,5 |
1,5; |
1,5; 2,5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; 10 |
5; 7,5; 10; |
|
SASK 51.4 |
SASK 61.4 |
SASK 41.10 | |||||
|
Номинальные первичные токи Ii, А |
Номинальные вторичные нагрузки Shom, В-А | ||||||
|
400 |
1,5; 2,5 |
1,5; |
1,5; 2,5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; |
5; 7,5; 10; |
|
500 |
1,5; 2,5 |
1,5; |
1,5; 2,5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; |
5; 7,5; 10; |
|
600 |
1,5; 2,5 |
1,5; |
1,5; 2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; |
5; 7,5; 10; |
|
750 |
1,5; 2,5 |
1,5; |
1,5; 2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; |
5; 7,5; 10; |
|
800 |
5; 7,5; 10; |
5; 7,5; 10; |
5; 7,5; |
5; 7,5; 10; | |||
|
1000 |
1,5; |
1,5; |
1,5; 2,5; 5 | ||||
|
1200 |
1,5; 2,5; 5 | ||||||
|
1250 |
1,5; 2,5; 5 | ||||||
|
Класс точности |
5P |
10P |
5P;10Р |
5P |
10P |
5P |
10P |
|
Ном. предельная |
10 | ||||||
|
кратность втор. обмотки для защиты, не |
5 |
5 |
5 | ||||
|
менее | |||||||
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||||
|
Номинальное первичное напряжение, U1 |
0,72 кВ | ||||||
|
Номинальная частота |
50 или 60 | ||||||
|
Габаритные размеры, мм |
86x101,5x58 |
96x108,5x58 |
150x178x114 | ||||
|
Отверстие для |
0 44,0; |
0 44,0; |
0 32,0; 40,5x10,5 | ||||
|
первичной цепи, мм |
50,5x12,5; |
60,5x10,5; | |||||
|
40,5x30,5 |
50,5x30,5 | ||||||
|
Масса не более, кг |
0,64 |
0,69 |
0,69 | ||||
Продолжение таблицы 1
|
SASK 63.6 |
sask |
105.6 |
SASK 541.4 | |||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки |
S ном, В - А | ||||
|
100 |
1; 1,5 |
1; 1,5 | ||||
|
120 | ||||||
|
125 |
1; 1,5; 2,5 |
1; 1,5; 2,5 | ||||
|
150 |
1,5; 2,5 |
1,5; 2,5 | ||||
|
200 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 | |||
|
250 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5 | ||
|
300 |
1.5: 2.5 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5 | ||
|
400 |
2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5 |
1,5 | ||
|
500 |
2,5; 5 |
1,5; 2,5; 5 |
1,5; 2,5; 5; |
1,5; 2,5 | ||
|
600 |
2,5; 5 |
2,5; 5 |
1,5; 2,5 |
1,5; 2,5; 5 |
1,5; 2,5; 5; |
1,5; 2,5 |
|
750 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5; 5; |
1,5; 2,5; 5; |
1,5; 2,5 |
|
800 | ||||||
|
1000 |
2,5; 5 |
5; 10 |
5; 10; 15 |
2,5; 5; 7,5; |
2,5; 5; 7,5; 10 |
2,5 ; 5 |
|
1200 |
5; 10; 15 |
5; 10; 15 | ||||
|
1250 |
5; 10; 15 |
5; 10; 15 | ||||
|
1500 |
5; 10; 15 |
5; 10; 15 | ||||
|
1600 |
10; 15 |
10; 15 | ||||
|
Класс точности |
5P;10P |
5P |
10Р |
5P |
10P |
5P;10P |
|
SASK 63.6 |
SASK 105.6 |
SASK 541.4 | ||
|
Ном. предельная кратность втор. обмотки для защиты, не менее |
5 |
5 |
5 |
10 |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | |||
|
Номинальное первичное напряжение, U1 |
0,72 кВ | |||
|
Номинальная частота ^ом Гц |
50 или 60 | |||
|
Габаритные размеры, мм |
88x132x78 |
129x170x78 |
86x101,5x58 | |
|
Отверстие для первичной цепи, мм |
60,5x31 |
100,5x55,5 |
0 32,0; 50,5x10,5; 30,5x16 | |
|
Масса не более, кг |
0,84 |
1,4 |
0,69 | |
Продолжение таблицы 1
|
SASK 51.6 |
SASK 61.10 | ||||
|
Номинальные первичные токи I], А |
Номинальные вторичные нагрузки Shom, В-А | ||||
|
100 | |||||
|
120 | |||||
|
125 | |||||
|
150 |
1,5; 2,5 |
1,5 | |||
|
200 |
1,5; 2,5; 5 |
1,5; 2,5 | |||
|
250 |
2,5; 5; 7,5 |
2,5 |
5; 7,5; 10 |
5 |
5; 7,5 |
|
300 |
2.5: 5; 7.5 |
2,5 |
5; 7,5; 10; |
5; 7,5 |
5; 7,5; 10 |
|
400 |
2,5; 5; 7,5 |
2,5 |
5; 7,5; 10; |
5; 7,5; 10 |
5; 7,5; 10; 15 |
|
500 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
|
600 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
|
750 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
|
1000 |
2,5; 5; 7,5; 10 |
2,5; 5 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 |
|
1200 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 | ||
|
1250 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 | ||
|
1500 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 | ||
|
2000 |
5; 7,5; 10; |
5; 7,5; 10; 15 |
5; 7,5; 10; 15 | ||
|
Класс точности |
5P;10P |
5P;10P |
5P;10P |
5P |
10P |
|
Ном. предельная кратность втор. обмотки для защиты, не менее |
5 |
10 |
5 |
10 | |
|
Номинальные вторичные токи, I2 , А |
1 или 5 | ||||
|
Номинальное первичное напряжение, U1 |
0,72 кВ | ||||
|
Номинальная частота fном, Г ц |
50 или 60 | ||||
|
Габаритные размеры, мм |
95х116x74 |
150x178x114 | |||
|
Отверстие для первичной цепи, мм |
0 40,0; 50x30 |
60,5x10,5; 50,5х30,5 | |||
|
Масса не более, кг |
0,64 |
1,09 | |||
Лист № 6 Всего листов7 Рабочие условия эксплуатации:
-температура от минус 5 до плюс 40 °С;
-
- относительная влажность 80 % (при 25 °С);
-
- атмосферное давление от 650 до 800 мм рт. ст.
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет
