Номер по Госреестру СИ: 85248-22
85248-22 Установка трубопоршневая поверочная двунаправленная
(Daniel)
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Daniel предназначена для измерений, хранения и передачи единицы объема жидкости в потоке.
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Общие сведения
Дата публикации - 15.04.2022
Срок свидетельства -
Номер записи - 187277
ID в реестре СИ - 1398828
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Без модификации,
Производитель
Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№928 от 2022.04.11 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Установка трубопоршневая поверочная двунаправленная (Daniel)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79844-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
79746-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80189-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
|
80734-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80820-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80775-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
81888-21 |
Система измерений количества и показателей качества нефти № 432, Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
82505-21 |
Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
85248-22 |
Установка трубопоршневая поверочная двунаправленная , Daniel Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85249-22 |
Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85285-22 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1100 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
87067-22 |
Установка поверочная трубопоршневая двунаправленная, ВНР-4000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
88749-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-15 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88750-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-13 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88764-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-40 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
89154-23 29.05.2028 |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
90989-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
91539-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
91971-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
93506-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95175-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95176-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95177-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95375-25 |
Резервуар вертикальный стальной цилиндрический, РВС-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95497-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
95559-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Установка трубопоршневая поверочная двунаправленная (Daniel)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Установка трубопоршневая поверочная двунаправленная (Daniel)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Отсутствует.
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, установленную на корпусе ТПУ, на титульный лист формуляра и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерения изложен в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной DanielПриказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»)ИНН 5260900725
Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, 4/1
Телефон (факс): (831) 438-22-65, (831) 438-22-05
Web-сайт: https://uppervolga.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Россия, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия установки трубопоршневой поверочной двунаправленной Daniel (далее - ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора, средств измерений давления и температуры.
При выполнении передачи единицы объема жидкости ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение «запуск» и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее - ИВК) или счетчиком импульсов.
Передача единицы объема жидкости преобразователям расхода от ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя 1-3-1 и 2-4-2.
В состав ТПУ входят:
-
- датчики температуры 644, 3144Р (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 39539-08), модель 3144Р;
-
- преобразователи давления измерительные 3051 (регистрационный номер 14061-99).
ТПУ выполнена в стационарном исполнении (типоразмер 30).
Общий вид ТПУ приведен на рисунке 1.

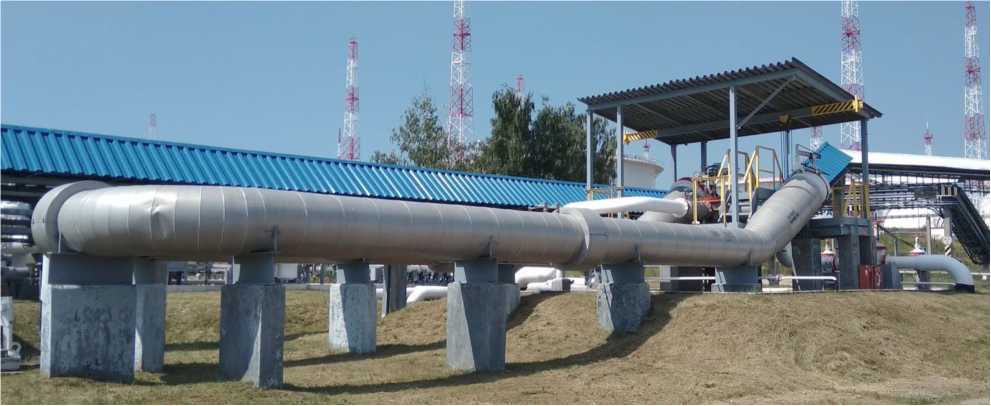

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной
Пломбировка ТПУ осуществляется с помощью проволоки и пломб, установленных на проволоках, пропущенных через отверстия контровочной гайки и крышки детектора для детекторов и отверстия контровочной гайки для фланцевых соединений калиброванного участка. Схема пломбировки приведена на рисунке 2.

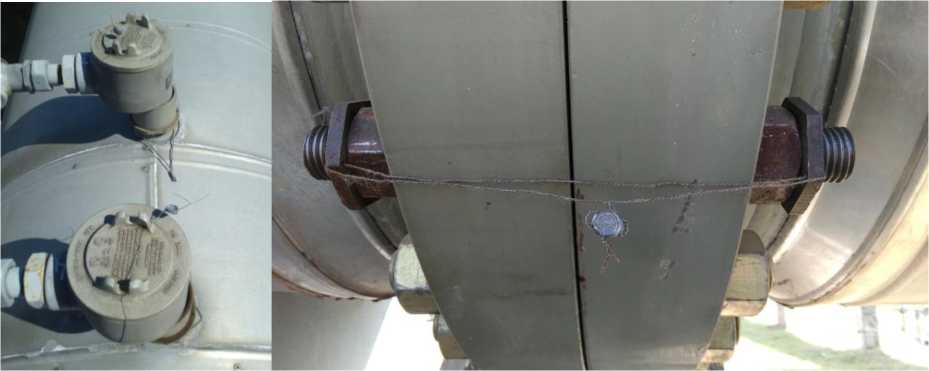

Рисунок 2 - Схема пломбировки детекторов и фланцевых соединений
