Номер по Госреестру СИ: 87067-22
87067-22 Установка поверочная трубопоршневая двунаправленная
(ВНР-4000)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная ВНР-4000 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объёмного расхода жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода жидкости.
Внешний вид.

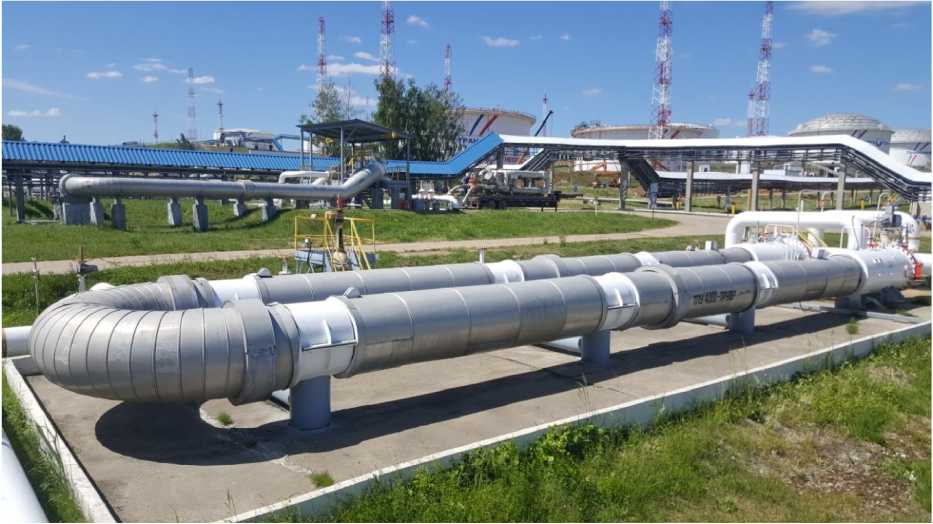

Установка поверочная трубопоршневая двунаправленная

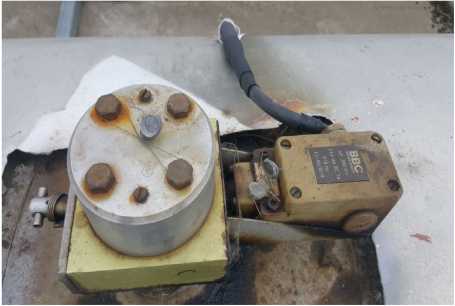

Рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Общие сведения
Дата публикации - 17.10.2022
Срок свидетельства -
Номер записи - 189093
ID в реестре СИ - 1402876
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВНР-4000,
Производитель
Изготовитель - Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1980
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Установка поверочная трубопоршневая двунаправленная (ВНР-4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79844-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Нагорная", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
79746-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке НС "Солнечногорская", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80189-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "ТранснефтьВерхняя Волга" по объекту "Подводный переход р. Судогда, 47 км МНПП "НовкиРязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
4 года |
|
80734-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Староликеево", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80820-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ГПС "Шилово-3", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
80775-20 |
Система контроля уровня и температуры для определения массы нефтепродуктов в резервуарном парке ЛПДС "Рязань", Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
81888-21 |
Система измерений количества и показателей качества нефти № 432, Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
82505-21 |
Система измерений количества и показателей качества нефтепродуктов СИКНП № 1241 резервная схема учёта, 1, 8, 3, 8, 3, 6 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
85248-22 |
Установка трубопоршневая поверочная двунаправленная , Daniel Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85249-22 |
Установка трубопоршневая поверочная двунаправленная , СФРЮ-4000-36 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
85285-22 |
Установка поверочная трубопоршневая двунаправленная, Daniel-1100 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
87067-22 |
Установка поверочная трубопоршневая двунаправленная, ВНР-4000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
88749-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-15 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88750-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-13 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
88764-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-40 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
89154-23 29.05.2028 |
Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов, РГС Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
90989-24 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
91539-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань", Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
91971-24 |
Система измерений количества и показателей качества нефти № 437 ПСП "Рязань". Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
93506-24 |
Резервуар горизонтальный стальной цилиндрический, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95175-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95176-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95177-25 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95375-25 |
Резервуар вертикальный стальной цилиндрический, РВС-20000 Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
5 лет |
|
95497-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
|
95559-25 |
Система измерений количества и показателей качества нефтепродуктов № 1252. Резервная схема учета, Обозначение отсутствует Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
1 год |
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Кто поверяет Установка поверочная трубопоршневая двунаправленная (ВНР-4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 2 | 2 | 2 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка поверочная трубопоршневая двунаправленная (ВНР-4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится в левой нижней части титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.1.4 руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Транснефть - Верхняя Волга»
(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон (факс): (831) 438-22-65, (831) 438-22-05
Web-сайт: https://uppervolga.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга»(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон (факс): (831) 438-22-65, (831) 438-22-05
Web-сайт: https://uppervolga.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Нефтегазметрология» (ООО «НГМ»)ИНН 3123370374
Адрес: 308009, Россия, г. Белгород, ул. Волчанская, д. 167
Тел.: +7(4722) 402-111, факс: +7(4722) 402-112
Сайт: www.oilgm.ru;
Е-mail: info@oilgm.ru
Правообладатель
Акционерное общество «Транснефть - Верхняя Волга»(АО «Транснефть - Верхняя Волга»)
ИНН 5260900725
Адрес: 603006, Россия, г. Нижний Новгород, пер. Гранитный, д. 4/1
Телефон (факс): (831) 438-22-65, (831) 438-22-05
Web-сайт: https://uppervolga.transneft.ru/
E-mail: cmo@cmo.transneft.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объёма жидкости из измерительного участка ТПУ. При работе ТПУ и поверяемое средство измерений (СИ) подключают последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости.
Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение «запуск» и запускают шаровой поршень в поток жидкости, проходящей через корпус ТПУ. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ и через поверяемое СИ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ применяют средства измерений, представленные в таблице 1.
Таблица 1 - Перечень средств измерений, входящих в. состав ТПУ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Датчик температуры 644 |
39539-08 |
|
Преобразователь измерительный 3144 |
14683-04 |
|
Термопреобразователь измерительный 65 |
22257-01 |
|
Датчик давления 1151 |
13849-99 |
|
Преобразователь давления измерительный 3051 |
14061-99 |
Допускается применение средств измерений температуры и давления, находящихся на хранении, приведенных в таблице 2.
Таблица 2 - Перечень средств измерений, находящихся на хранении
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Датчики давления Метран-150 |
32854-13 |
|
Датчики температуры TMT142R |
63821-16 |
Общий вид ТПУ показан на рис. 1.
Фланцевые соединения измерительного участка (4 шт.) и детекторы положения шарового поршня (2 шт.) пломбируются поверителем (рис. 2).
Рисунок 1 - Общий вид ТПУ
а) пломбирование детектора
I
|
Л |
'"х Т |
... | ||
|
1 ... -J------------- |
..... |
- : |
1 | |
|
7 I 1 |
- (( ..... с. |
г | ||
б) пломбирование фланцевого соединия измерительного участка
Рисунок 2 - Места пломбирования ТПУ
Знак поверки наносится на свидетельство о поверке, в случае оформления свидетельства на бумажном носителе и (или) формуляр.
Заводской номер указан на шильде, который крепится к ТПУ.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода измеряемой жидкости, м3/ч |
от 270 до 4000 |
|
Вместимость измерительного участка, м3, не более: |
41,89118 |
|
Пределы допускаемой относительной погрешности определения вместимости измерительного участка, % |
±0,10 |
|
Среднее квадратическое отклонение случайной составляющей погрешности при определении вместимости измерительного участка, % |
0,01 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
380±38/220±22 50±0,4 |
|
Условия эксплуатации: | |
|
- измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
- избыточное давление измеряемой среды, МПа, не более |
от 0,09 до 1,00 |
|
- плотность измеряемой среды в рабочем диапазоне температуры, кг/м3 |
от 839 до 906 |
|
- температура измеряемой среды, °С |
от 7 до 35 |
|
- кинематическая вязкость измеряемой среды, сСт |
от 0,4 до 1000,0 |
|
- температура окружающей среды, °С |
от -45 до +59 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
10 |
